螺旋压紧式手动台钳夹持工装结构设计

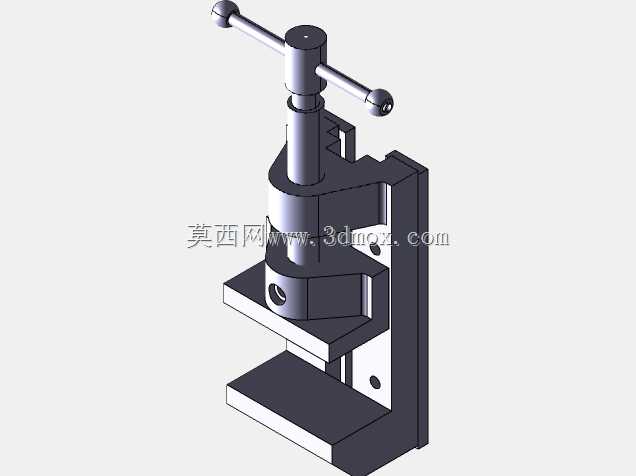

在钳工装配、零件修配、小型工件铣钻定位等作业场景中，手动台钳是工位上使用频率极高的夹持定位部件，其核心作用是通过稳定的夹紧力将待加工工件固定在操作位，避免加工过程中工件出现位移、窜动，保障加工精度与操作安全。这款螺旋压紧式台钳采用立式侧装结构，整体依靠后侧的安装基准面可直接固定在工作台侧边、专用工装架或者小型设备的操作工位旁，安装时仅需通过底座预留的两个沉头孔完成螺栓锁紧，不需要额外加工复杂的定位槽，适配多数常规钳工工位的安装边界，整体占用的操作台面空间较小，不会过多挤占工位上其他工具、量具的摆放区域。从功能结构来看，该台钳采用T型转动手柄配合螺旋传动副实现夹紧动作，操作人员转动手柄时，丝杠带动活动压块沿垂直导向结构做直线进给，两个平行的钳口面分别设置在固定基座与活动压块上，钳口接触面做了平面度处理，夹持方形、矩形等规则截面工件时可保证足够的接触面积，避免工件被夹伤的同时提供足够的静摩擦力抵消加工过程中的切削力、锉削力。设计过程中优先考虑了手动操作的力臂匹配，T型手柄的转动半径经过适配，普通操作人员无需借助加力杆即可提供足够的夹紧力矩，同时螺旋副的导程设置兼顾了夹紧行程与操作效率，空行程移动时可快速调整钳口间距，接近工件夹持面后稍加力即可完成锁紧，不会出现空行程过长导致操作效率低下的问题。导向结构采用一体式的立柱导向槽，活动压块与基座之间的配合间隙经过合理控制，夹紧过程中不会出现压块偏摆、钳口错位的问题，可保证上下钳口始终保持平行，夹持薄壁工件时也不会出现单侧压紧、工件翘起的情况。在实际应用场景中，这类台钳除了常规的钳工修配作业外，也可作为小型自动化设备的上下料位手动定位工装，或是实验室中试样固定的辅助夹具，其纯机械结构无需外接气源、电源，在无动力供给的维修现场、户外临时作业点也可正常使用，整体结构没有易损的复杂传动部件，日常仅需定期在螺旋副配合处涂抹润滑脂即可长期保持操作顺畅，维护成本极低。钳口的开合行程可覆盖多数小型零件的夹持需求，针对不同厚度的工件无需额外更换垫块，直接转动手柄调整间距即可完成装夹，对于小批量多品种的修配作业场景适配性较强。
