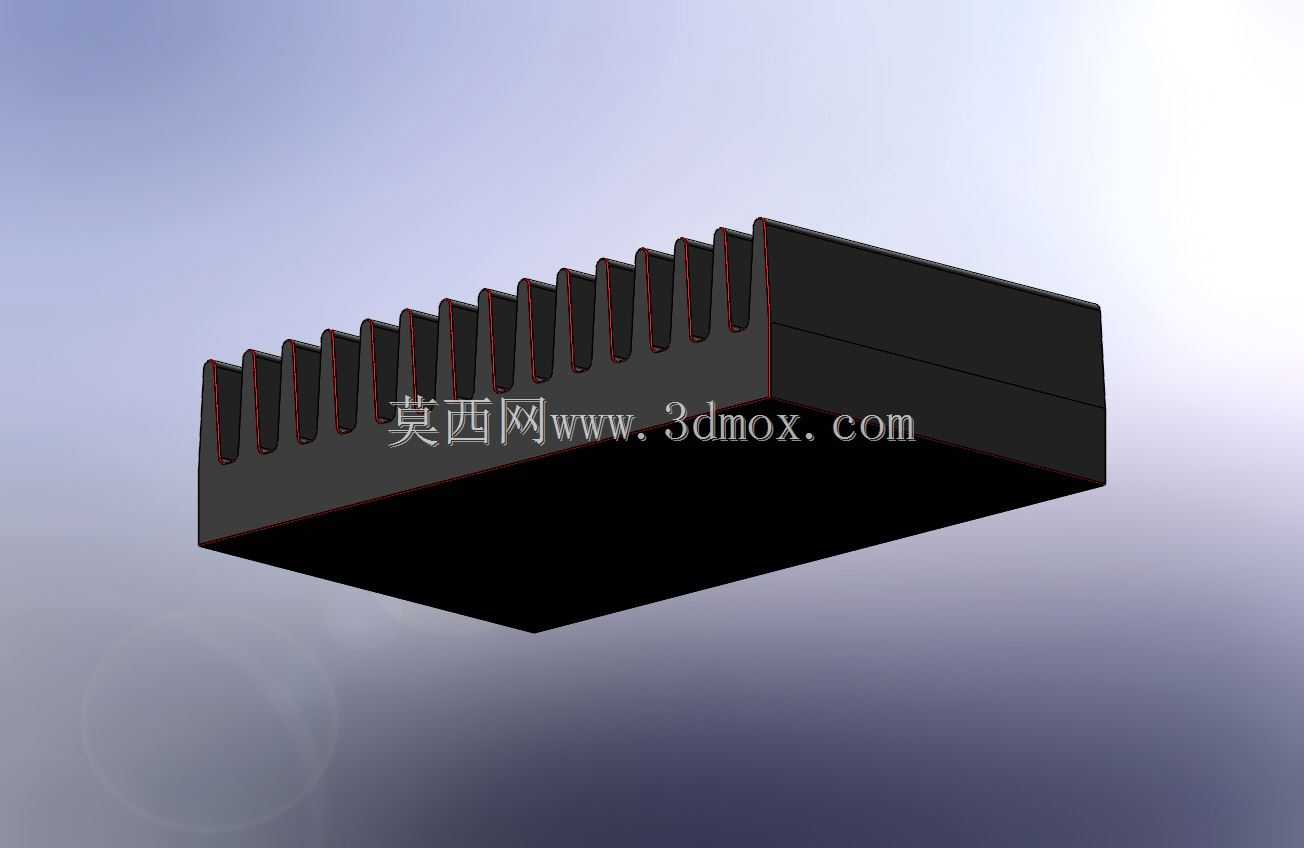

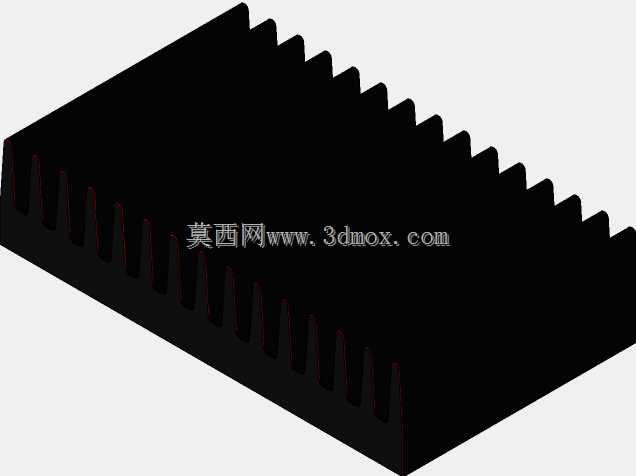

带齿槽结构的黑色矩形散热组件

这类带平行齿槽的矩形散热结构，在工业控制板卡、功率驱动模块、小型嵌入式主控单元的散热场景中应用极广，日常做设备结构设计时，经常会碰到功率器件温升超标需要匹配散热结构的需求，这类结构的设计逻辑始终围绕热阻最小化展开。从结构细节来看，主体采用等厚矩形基座设计，基座底面为完全平整的安装面，设计时需要严格控制底面平面度公差，保证和发热器件的导热面完全贴合，避免空气间隙带来的附加热阻，安装边界上预留的固定位可适配常见的TO封装功率管、贴片式功率模块的安装孔距，不需要额外做转接结构就能直接固定。上部的平行齿槽采用等间距排布，齿厚与齿槽宽度经过匹配计算，既保证足够的散热接触面积，又能让齿间形成顺畅的自然对流风道，当设备内部有低速轴流风扇辅助风冷时，齿槽方向顺着风道走向布置，能大幅提升换热效率，不会出现气流滞止的死角。齿根位置做了微小的圆弧过渡，一方面是避免机加工或者模具成型时出现应力集中，防止长期冷热循环下齿部出现形变断裂，另一方面也能减少导热过程中的热流阻力，让基座吸收的热量能更快传导到每一片散热齿的顶端。设计这类散热结构时，不会盲目增加齿高来堆散热面积，会根据目标发热器件的功耗、允许的最高结温、设备内部的环境温度区间做匹配计算，齿高过高反而会导致齿端温度和基座温差过大，有效散热面积利用率下降，还会占用过多的设备内部安装空间，影响周边元器件的布局。实际选型应用时，这类结构可根据发热功率匹配不同的表面处理工艺，黑色的表面处理层能提升辐射散热效率，在无强制风冷的密闭设备腔体内部，辐射散热占比能达到总散热量的三成以上，这也是很多工业级散热件做深色表面处理的核心原因。安装时需要在散热件基座和发热器件之间填充对应厚度的导热介质，不管是导热硅脂还是导热硅胶片，都需要控制涂抹或者贴合的厚度，过厚的导热介质反而会增大接触热阻，抵消一部分散热结构的设计优势。另外齿部的边缘做了微小的倒角处理，避免生产装配过程中锋利的边缘划伤操作人员或者周边的线材绝缘层，这些细节都是在实际量产装配中反复优化出来的设计点，很多新手建模时容易忽略这些工艺细节，导致做出来的三维模型和实际加工装配要求脱节。
