巴西产WEG RSW160隔离开关三维建模

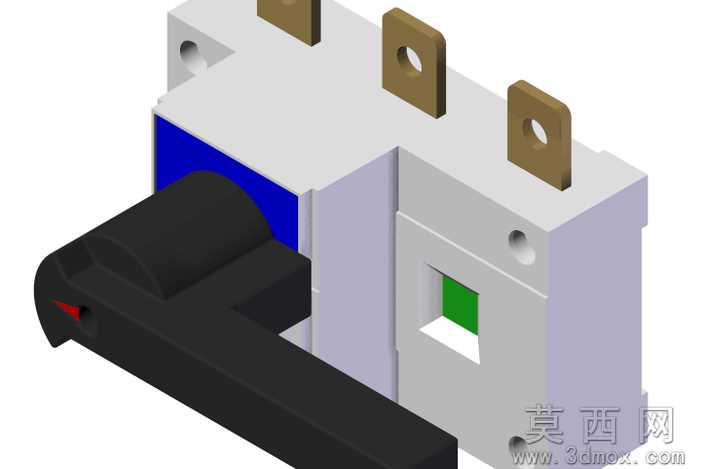

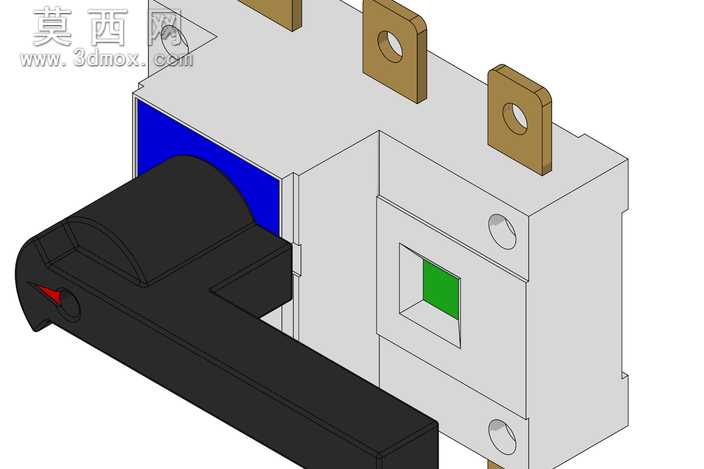

本模型为巴西SIBRATEC生产的WEG RSW160型隔离开关三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循工业电气元件的实际尺寸规范与装配逻辑，还原了产品的真实外观与内部结构特征。建模初期先梳理隔离开关的功能模块，将整体结构拆分为操作手柄、主壳体、安装固定座、触头腔体、状态指示窗口五大核心部分，采用自底向上的建模思路，先完成单个零件的参数化绘制，再通过装配约束完成整体拼接。手柄部分采用黑色哑光工程塑料材质，建模时还原了弧形握持结构与端部红色分合闸指示标识，曲面过渡处做了圆角处理，模拟真实注塑件的工艺特征；主壳体为浅灰白色阻燃塑料材质，表面做了细微的磨砂质感渲染，壳体上的散热孔、安装定位孔、拼接卡扣结构均按照实物比例还原，边缘处的脱模斜度也做了精准复刻；顶部两个黄铜色安装吊耳采用金属材质渲染，还原了金属切削加工后的光泽质感，吊耳上的安装通孔做了倒角处理，符合实际金工件的加工特征。模型正面的绿色状态指示窗口采用半透明塑料材质，模拟真实开关的分合闸状态显示结构，窗口周边的凹陷边框也做了细节还原。渲染阶段采用工业产品常用的三点布光方案，主光从侧上方照射凸显壳体的结构轮廓，补光弱化阴影区域的死黑问题，背光勾勒模型边缘提升立体感，材质参数调整时区分了塑料件的哑光质感、金属件的反光特性、指示窗的半透明效果，最终呈现的效果与实物外观高度一致。建模过程中严格遵循隔离开关的装配逻辑，各零件之间的配合间隙、活动手柄的转动行程都做了参数化约束，可直接用于产品展示、装配教学、电气柜布局模拟等场景，完整还原了这款进口隔离开关的结构特征与外观细节。
