FK品牌25mm轴径立式带座外球面轴承单元

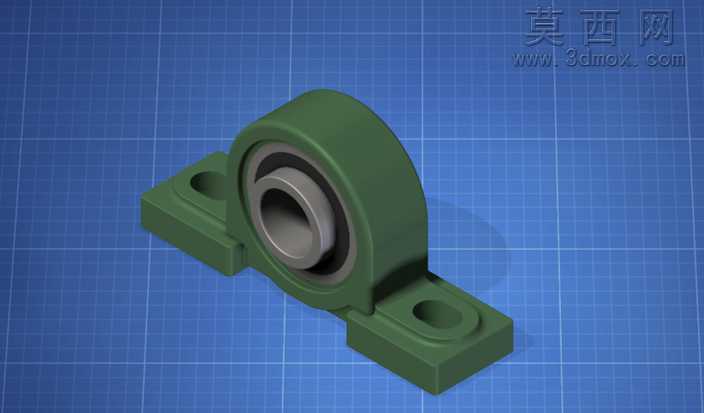

本模型为FK品牌适配25mm轴径的日式立式带座外球面轴承单元，建模阶段以实际工业应用的P205规格带座轴承为原型，严格遵循实物测绘尺寸进行1:1比例还原，首先通过草图绘制完成轴承座底部两个安装孔的定位轮廓，采用拉伸凸台命令生成带加强筋的立式座体基础结构，对座体与轴承外圈配合的镗孔位置做同轴度约束，保证安装后轴承内圈的旋转精度符合机械设计标准。轴承部分单独拆分建模，依次构建内圈、外圈、滚动体、保持架、密封端盖的独立结构，滚动体采用环形阵列方式均匀排布于内外圈滚道之间，对内外圈的滚道曲面做曲率匹配处理，还原真实轴承的转动配合关系。材质渲染阶段，轴承座部分赋予灰铸铁材质，调整表面粗糙度参数模拟铸铁铸造后的哑光磨砂质感，表面做深绿色涂装效果，还原实物的喷塑漆面质感，添加细微的颗粒纹理提升真实度；轴承的内外圈及滚动体赋予轴承钢材质，调整金属反射参数呈现高硬度钢材的冷调金属光泽，密封橡胶圈赋予黑色丁腈橡胶材质，模拟橡胶件的半哑光弹性质感。结构设计上完整还原了立式带座轴承的安装特性，底部两个长圆形安装孔可适配一定范围的安装位置偏差，座体与轴承外圈的球面配合结构可自动补偿轴安装时的同轴度误差，建模时对安装孔的倒角、座体的铸造圆角、轴承端面的密封唇结构都做了精细化处理，未省略工业零件的工艺细节。整体模型装配完成后添加了工程图常用的蓝色网格背景，采用三点布光方式进行渲染，主光源从斜上方投射突出轴承的立体轮廓，辅助光源补全暗部细节避免结构阴影过黑，环境光提升整体画面通透度，最终呈现的效果可直接用于机械装配示意、产品展示、教学演示等场景，模型包含多种通用交换格式，可适配多数三维机械设计软件的导入使用需求。
