滚轮式行程限位传感器三维结构设计

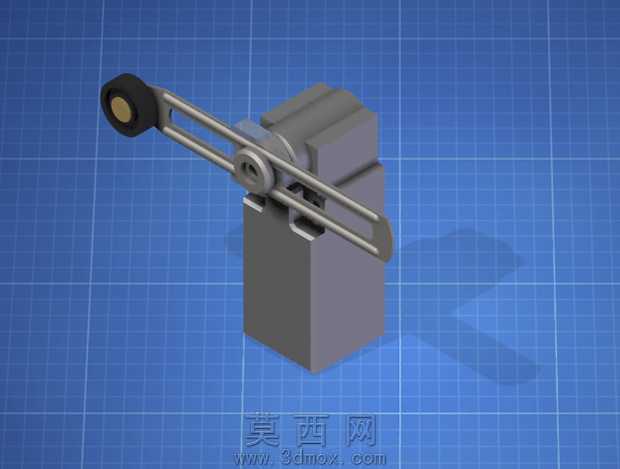

本作品为滚轮摆杆式位置检测传感器的三维建模设计，整体建模过程严格遵循工业传感器的实际生产尺寸比例，在三维软件中首先完成基座主体的特征构建：采用拉伸凸台命令生成方正的安装基座，基座侧面预留标准安装卡槽结构，通过切除拉伸命令加工出摆杆组件的装配腔，保证各部件装配的同轴度公差符合工控元件的设计规范。摆杆传动部分采用双平行杆式结构设计，在建模时通过扫描特征生成两根平行的传动杆，杆身与中部转轴、端部滚轮支架做一体化布尔运算处理，避免装配时出现干涉问题；端部滚轮组件分别构建橡胶外圈、金属内芯与固定销轴三个独立零件，橡胶滚轮赋予哑光黑色橡胶材质，金属内芯与销轴赋予磨砂金属材质，还原真实滚轮的耐磨缓冲特性。中部转轴结构采用台阶轴设计，通过旋转凸台命令生成轴体，轴体与基座装配位置添加轴承位的细节特征，还原摆杆摆动的转动副结构；基座主体采用深灰色工程塑料材质，表面做细微的磨砂纹理处理，摆杆金属部件赋予银灰色金属烤漆材质，转轴处添加轻微的金属光泽质感，整体渲染采用蓝底网格工程展示场景，打光采用柔和的漫反射光源，清晰呈现各部件的结构层次与装配关系。设计过程中重点考量传感器的动作逻辑：摆杆受外力触发时绕转轴转动，带动基座内部的微动触发机构完成信号输出，建模时预留了内部触发机构的装配空间，摆杆的摆动角度按照实际产品的30度有效行程做限位约束，滚轮的突出长度、摆杆的力臂长度均经过参数化校核，保证触发力度与动作行程符合工业现场的位置检测需求，整体模型结构完整，各部件装配关系清晰，可用于工控配件的结构展示、教学演示以及选型参考。
