带把手防滑塑料机油壶外观结构设计

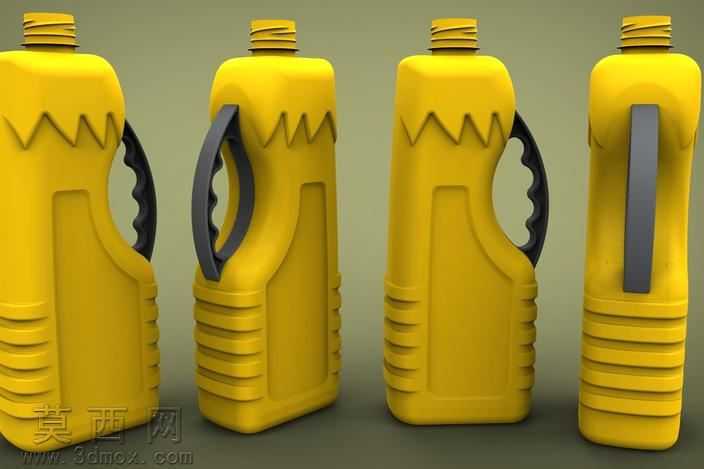

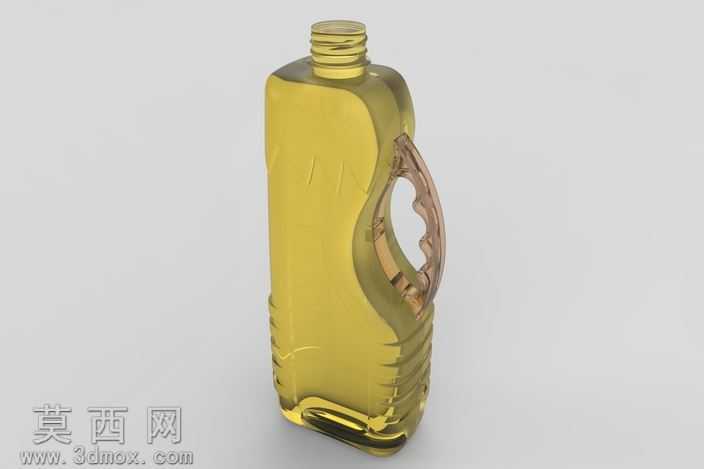

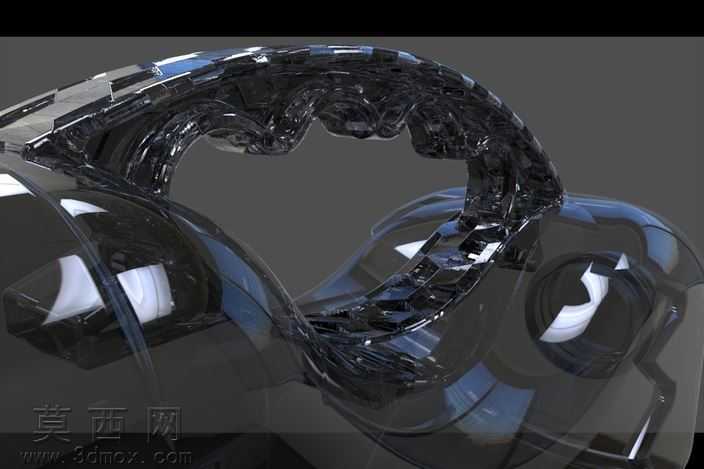

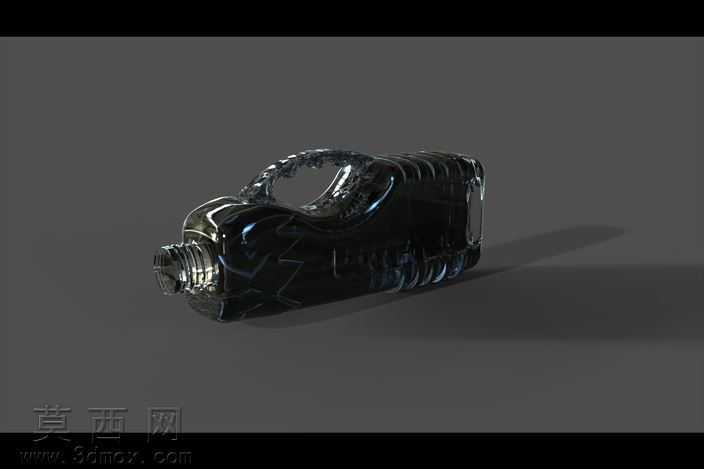

本作品为手持塑料机油壶的三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，首先以旋转凸台命令生成壶身基础回转体轮廓，针对壶身的握持区域做了多维度的人体工学优化：侧面设置内凹式握持曲面，搭配独立装配的弧形把手，把手表面做波浪形凹凸纹理处理，模拟手指自然握持的弧度，提升加注时机油壶的握持稳定性，避免沾油后打滑脱手。壶身主体表面设计了多组环形防滑凸筋，分布在壶身下部与上部靠近瓶口的位置，既可以提升堆叠摆放时的摩擦力，也能在用户握持壶身不同位置时都获得足够的防滑阻力，同时凸筋结构也能提升塑料壶身的结构强度，减少盛装液体后壶身受压变形的概率。壶身正面设计了锯齿形装饰凹槽，既可以作为品牌标识的预留安装区域，也能通过凹凸结构进一步强化壶身的抗形变能力，避免运输过程中挤压破损。瓶口采用标准螺纹结构设计，匹配通用机油壶瓶盖尺寸，保证密封性能的同时适配行业通用配件规格。渲染阶段采用Keyshot完成材质与场景表现，壶身主体赋予亮黄色半哑光PP塑料材质，还原工业塑料包装的真实质感，调整材质粗糙度参数模拟塑料制品表面细微的磨砂触感，把手部分赋予深灰色硬质PVC材质，通过材质色彩的区分强化握持区域的视觉识别性，场景采用柔和的影棚布光，多角度展示壶身的正视图、侧视图、背视图等不同视角的结构细节，清晰呈现壶身各部分的曲面过渡、结构衔接与纹理设计。设计过程中充分考虑塑料吹塑成型的工艺特性，所有曲面均做了均匀的壁厚处理，避免出现壁厚突变导致的成型缺陷，把手与壶身的衔接位置做了圆角过渡处理，既避免应力集中提升结构耐用性，也符合吹塑工艺的脱模要求，整体结构兼顾实用性、工艺可行性与外观识别性，可直接用于塑料包装的开模生产参考。
