多接口卧式蒸汽萃取管路装置

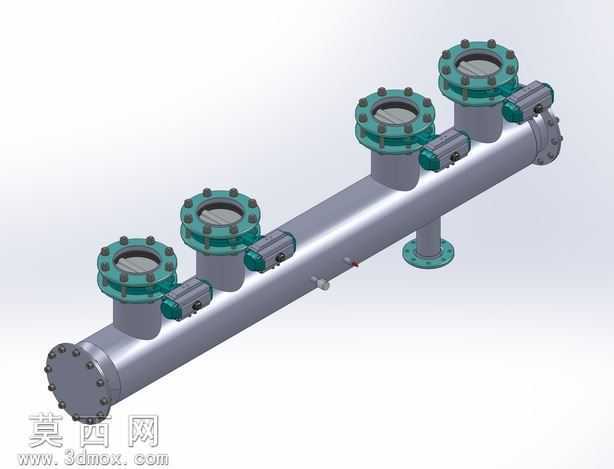

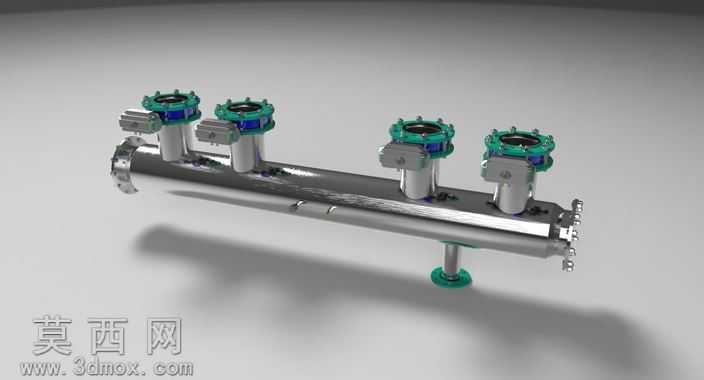

本作品为提取系统中的蒸汽萃取管路组件三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计装配逻辑，对每一处连接结构、密封部位、外接接口都做了1:1的尺寸还原，确保模型可直接用于装配校验、工程图导出与后续生产参考。模型主体为一根卧式布置的长圆柱主筒体，筒体左端采用带螺栓紧固的盲板法兰做密封封装，法兰端面上均匀排布的紧固螺栓、密封垫片结构都做了精细化建模，还原了法兰连接的压紧密封逻辑；筒体底部设置有带法兰盘的支撑/外接管路接口，用于设备固定或介质的进出对接。主筒体上方沿轴向等距排布四个立式接口，每个接口顶部都配置带视镜的法兰端盖，端盖采用周向螺栓紧固结构，视镜部分采用透明材质模拟，还原了实际设备中观察内部萃取状态的功能结构；每个立式接口侧部都配套安装了气动/电动控制组件，组件与筒体的连接部位做了密封过渡结构建模，还原了阀门驱动装置的安装逻辑。建模过程中对不同部件做了明确的材质区分：主筒体、法兰、螺栓等金属承压部件采用哑光不锈钢材质，表面做了轻微的金属磨砂质感处理，还原工业不锈钢设备的真实视觉效果；密封垫片采用深色橡胶材质，控制组件的外壳采用铸铝哑光材质，视镜部分采用高透玻璃材质，不同材质的粗糙度、反光度参数都经过反复调试，渲染后可清晰区分各部件的功能属性。结构设计上充分考虑了蒸汽萃取工况的使用需求，多接口的排布方式可同时实现多路介质的通入与萃取，卧式筒体的结构可保证内部介质流动顺畅，减少积液残留；所有法兰连接的螺栓孔位都做了同轴度校验，控制组件的安装位置预留了足够的操作维护空间，底部支撑接口的位置经过重心计算，可保证设备安装后的稳定性。整体建模逻辑从实际工业萃取场景的功能需求出发，没有冗余的装饰性结构，所有特征都服务于设备的萃取功能、密封性能与安装维护需求，模型装配层级清晰，各部件可单独拆分编辑，能够为同类型蒸汽萃取管路设备的设计、改造提供直观的三维参考，也可用于相关设备的教学演示、方案展示场景。
