卫星测试用三通道振动吊舱结构设计

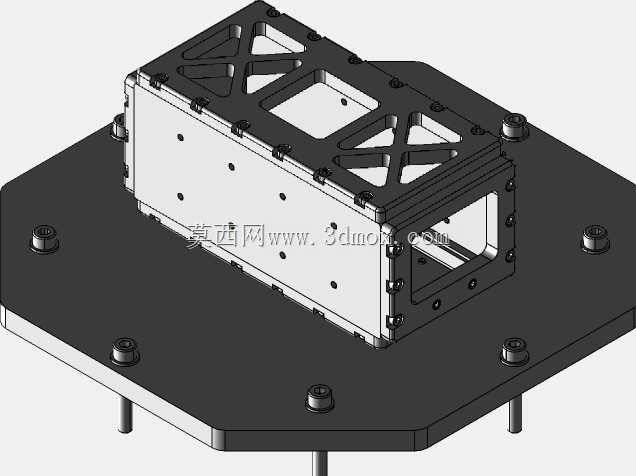

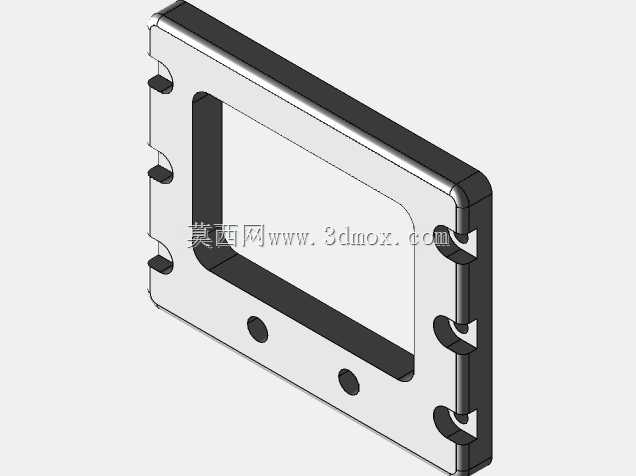

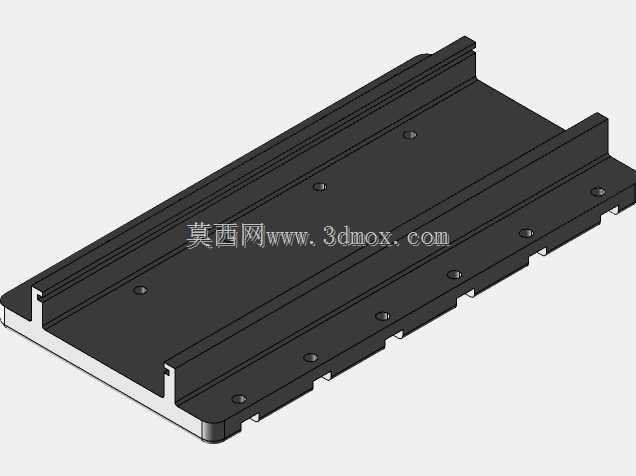

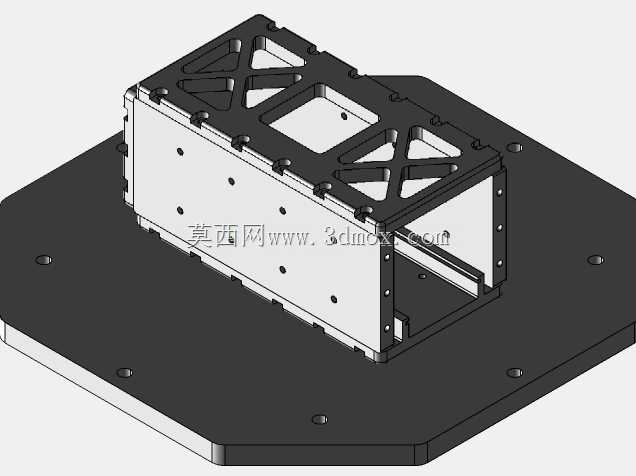

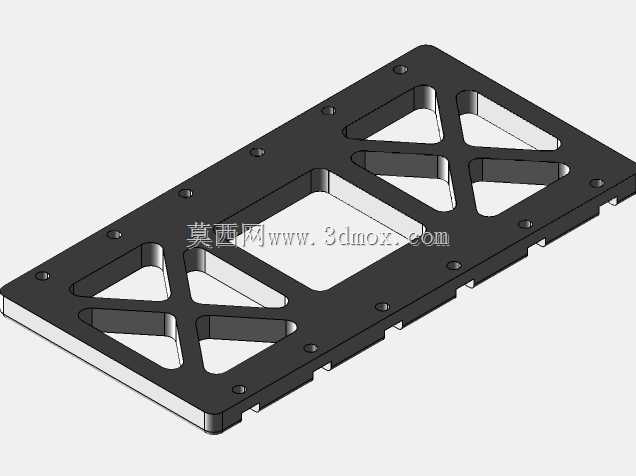

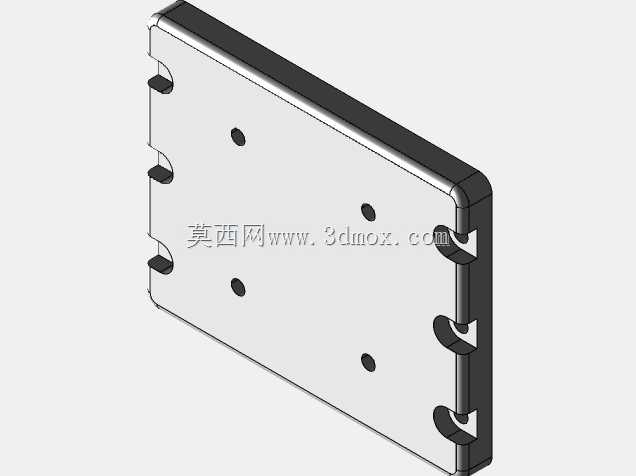

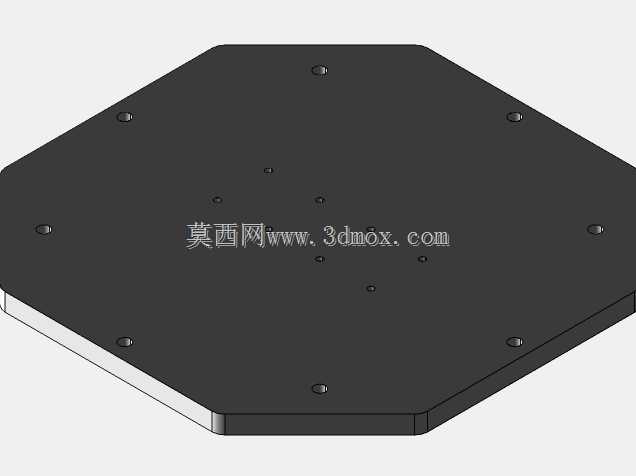

这款吊舱结构主要面向卫星部组件的地面振动测试场景，在单机级环境试验环节承担被测件的承载与振动传递适配功能，是振动试验工装体系里针对小型精密载荷开发的专用承载结构。从结构布局来看，整体采用上下分层的模块化设计，底部为带安装定位孔的法兰式安装基板，基板边缘做了切角处理，适配振动台台面的标准安装孔位间距，基板上预留的定位销孔与螺栓过孔可直接与主流电磁振动台的工作台面连接，无需额外加工过渡转接板，安装时通过定位销保证吊舱与振动台的同轴度，避免额外的横向附加振动影响测试精度。上部的舱体主体采用框架式镂空设计，侧壁与上盖的X型加强筋在保证整体结构刚度的前提下，尽可能降低了吊舱自身的重量，避免吊舱自重过大占用振动台的推力裕度，舱体内部预留了标准化的载荷安装接口，可同时适配三类不同规格的小型被测模块，这也是其多通道命名的核心由来。设计过程中优先考虑了振动传递的一致性，舱体与安装基板之间通过周向均布的紧固件刚性连接，连接面做了平面度加工要求，保证连接界面无间隙，避免测试过程中出现连接松动带来的非线性振动干扰。舱体的侧壁预留了走线开口，方便被测件的测试线缆从舱内引出，开口边缘做了圆角处理，避免振动过程中线缆被锐边割损。上盖的镂空区域一方面用于减轻结构重量，另一方面可在测试过程中直接观察舱内被测件的固定状态，无需拆卸上盖即可快速检查安装可靠性。从安装边界来看，底部基板的安装孔位完全匹配常用小型振动台的台面规格，整体外廓尺寸控制在小型振动台的允许载荷安装范围内，吊舱自身的一阶固有频率经过结构优化后远高于常规卫星组件振动测试的上限频率，可避免测试过程中吊舱自身发生共振，保证振动输入的精度符合试验规范要求。不同于单通道吊舱的单一载荷适配性，这款结构可在一次振动测试中同时完成三个小型载荷的装夹测试，大幅提升了批量小型组件的测试效率，同时模块化的舱体设计可根据被测件的尺寸快速更换内部的适配垫块，无需重新加工整套工装，降低了多规格产品的测试工装成本。结构的所有外露棱边均做了倒角处理，避免安装操作过程中划伤操作人员，紧固件全部采用内六角圆柱头螺钉，保证连接强度的同时，螺钉头部不超出结构外表面，避免振动过程中与周边防护设施发生干涉。
