费斯托紧凑型气动气缸三维结构设计

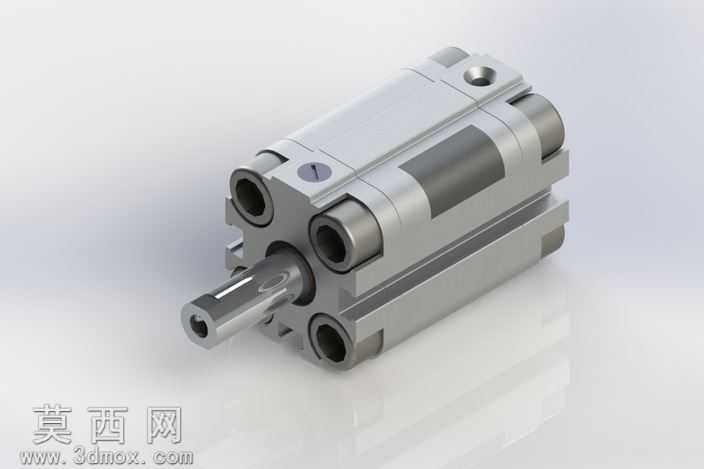

本作品为费斯托AEVU系列紧凑型气动气缸的三维建模设计，建模过程严格遵循气动元件的工业设计规范，完整还原了该款紧凑型气缸的全部结构细节。建模阶段首先基于产品实际尺寸参数搭建基础轮廓，精准定位缸体、端盖、活塞杆、安装孔位的相对位置，对缸体的多面安装接口、活塞杆伸出端的结构、端盖上的气路接口都做了1:1的比例还原，保证各部件的装配公差符合气动元件的实际生产要求，各配合面的间隙、安装孔的孔径与孔距都经过反复校验，确保模型可直接用于装配模拟、工况演示等场景。材质渲染阶段针对气缸不同部件的实际材质做了区分处理：缸体主体采用阳极氧化铝合金材质，调整材质参数还原铝合金表面细腻的哑光金属质感，同时保留金属材质的轻微反光特性，还原工业铝型材的真实视觉效果；活塞杆部分采用镀硬铬钢材材质，提升材质的反光度与表面光洁度表现，模拟镀铬活塞杆的高光亮面质感；端盖的密封槽、内置密封件部分采用丁腈橡胶材质，调整材质的粗糙度与漫反射参数，还原橡胶材质的哑光深色质感，不同材质的区分让模型的结构层次更加清晰，便于快速识别各功能部件。结构设计上完整还原了紧凑型气缸的薄型化设计特点，相较于标准气缸大幅缩减了轴向安装尺寸，缸体四周预留的贯通安装孔可实现直接嵌入式安装，无需额外安装支架，适配狭小安装空间的使用需求；活塞杆采用带导向的结构设计，内置的活塞、密封件、缓冲结构都做了示意性建模，可直观展示气缸的内部动作逻辑，气路接口的位置、尺寸都符合气动元件的通用标准，可直接对接标准气动接头模型完成气路装配模拟。设计过程中优先保证模型的工程实用性，所有结构特征都采用参数化建模方式搭建，可通过调整参数快速修改缸径、行程等核心参数，衍生出同系列不同规格的气缸模型；模型的倒角、圆角等工艺细节都做了完整还原，没有出现尖锐的不合理结构，符合机械加工的工艺要求，既可以用于气动回路的虚拟装配调试、自动化设备的布局设计，也可作为气动元件教学演示的直观素材，帮助学习者快速理解紧凑型气缸的结构特点与安装方式。
