居中夹紧式机械轴内部结构设计

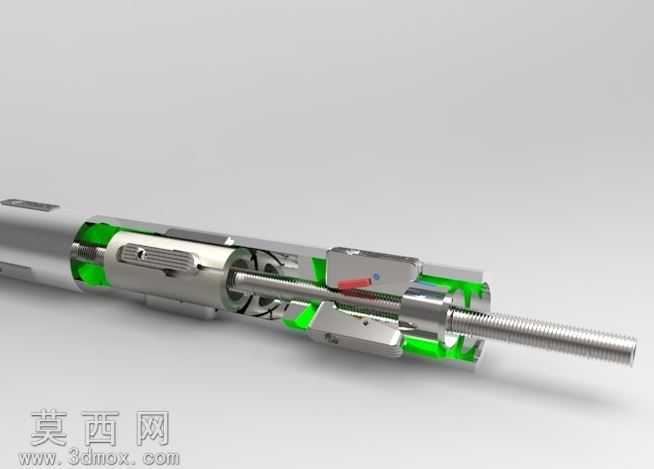

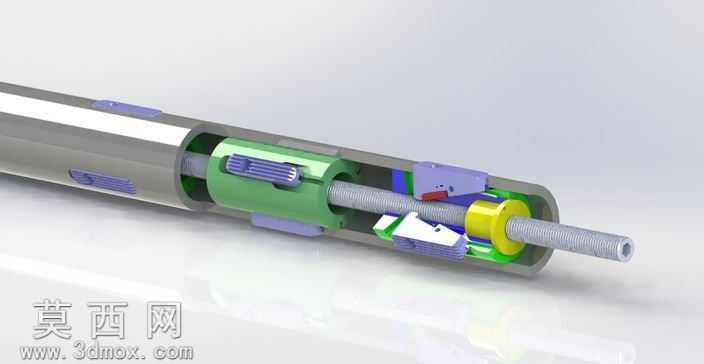

本作品为居中夹紧式机械轴的三维结构设计，整体采用三维参数化建模方式完成，通过剖切展示的形式完整呈现轴体内部的夹紧传动结构，清晰展现各零部件的装配关系与运动逻辑。建模过程中严格遵循机械加工的公差配合要求，对轴体外管、内部传动螺杆、滑动夹紧块、复位弹性件、定位导向套等每一个零件都进行了独立的参数化建模，保证各零件间的装配间隙符合实际生产装配的工艺要求，避免出现干涉错位的问题。材质渲染阶段，针对不同零件的功能属性匹配了对应的材质表现：外部轴管采用哑光金属镀铬材质，还原金属轴件的耐磨金属质感；内部传动螺杆采用亮面镀锌钢材材质，凸显螺纹结构的精密加工特征；不同功能的夹紧滑块分别采用工程塑料、硬质合金等差异化材质表现，通过色彩区分不同功能模块，让内部结构的层级关系一目了然；导向定位部件采用黄铜材质渲染，突出其耐磨导向的功能属性。结构设计上，该机械轴采用同轴螺杆驱动的多滑块同步夹紧方案，转动内部传动螺杆时，可带动周向均匀分布的多个夹紧块同步沿径向滑动，实现对卷状纸张、布料等物料的居中夹持，保证物料卷装时始终处于轴体中心位置，避免出现偏载跑偏的问题；滑块与轴管之间设计有导向滑槽，保证夹紧块滑动过程平稳无卡滞，复位弹性件可在松开操作时带动夹紧块自动回位，提升操作的便捷性。设计思路围绕卷料装夹的实际使用需求展开，摒弃传统单侧夹紧易偏位的缺陷，通过对称式的多滑块同步运动结构，实现装夹过程的自动居中定位，既保证装夹的稳固性，又能适配不同内径的卷装物料，整体结构紧凑，集成在轴体内部无需额外占用外部安装空间，可广泛适配印刷、纺织、包装等领域的卷料收放卷轴使用场景。
