钢管桁架式越野车底盘框架结构设计

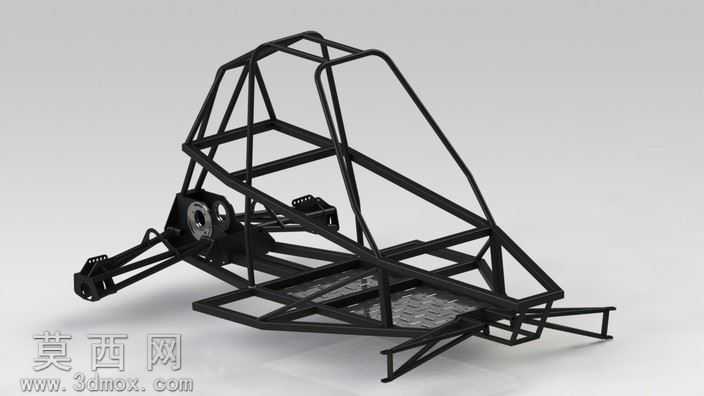

本作品为采用三维建模软件完成的钢管桁架式越野车底盘框架设计，建模过程严格遵循越野车辆底盘的力学性能要求与空间布局逻辑，整体以等径钢管作为核心承载构件，通过空间线框搭建的方式完成主体框架的拓扑构建。建模阶段首先确定底盘的轴距、轮距基准参数，依次搭建前部防撞与悬架安装段、中部驾驶舱承载笼体、后部动力总成安装段三个核心功能区域，所有钢管衔接位置均做共节点处理，保证模型结构的几何连续性，为后续的力学仿真分析提供准确的几何基础。材质设定上，主体钢管统一赋予高强度合金钢材质属性，调整金属材质的粗糙度与反射参数，还原冷轧钢管的哑光金属质感，底部踩踏区域赋予花纹防滑钢板材质，通过纹理贴图模拟冲压防滑纹的凹凸质感，悬架安装座等机加工零件赋予调质钢材质，区分不同构件的材质视觉差异。渲染阶段采用三点布光方案，主光源从侧上方投射，突出钢管框架的空间层次与线条走向，辅助光源补全暗部细节，避免管架衔接位置出现死黑区域，背景采用中性浅灰色调，将视觉焦点集中在底盘结构本身，清晰展现各部分的连接关系与空间布局。结构设计上，前部预留双叉臂悬架的安装支点与转向机构的布置空间，防滚架部分采用一体化笼式设计，侧边防撞横梁、顶部防滚杠、斜向加强撑形成稳定的三角受力结构，可在车辆发生翻滚、侧向碰撞时有效分散冲击载荷，保护驾驶舱内部空间；中部地板区域设置横向加强梁，提升框架整体的抗扭刚度，后部预留动力总成与后悬架的安装点位，所有安装支座均做加厚处理并设置加强筋结构，匹配越野场景下的大载荷冲击需求。设计过程中充分考虑钢管弯折的工艺可行性，所有弯管位置的弯曲半径均符合常规弯管设备的加工范围，避免出现无法加工的极小半径弯折结构，各构件之间的连接角度预留足够的焊接操作空间，保证设计方案可直接落地加工制作，整体框架在保证结构强度的前提下尽可能优化管材排布，减少冗余构件，控制底盘整体自重，兼顾越野场景下的强度需求与轻量化要求。
