立式底座复合杠杆式快动压紧夹具结构

项目分类:3D模型 发布时间:2021-09-07 ID:265815

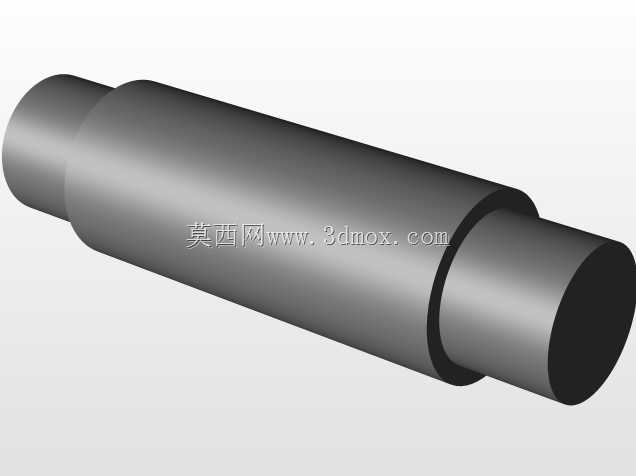

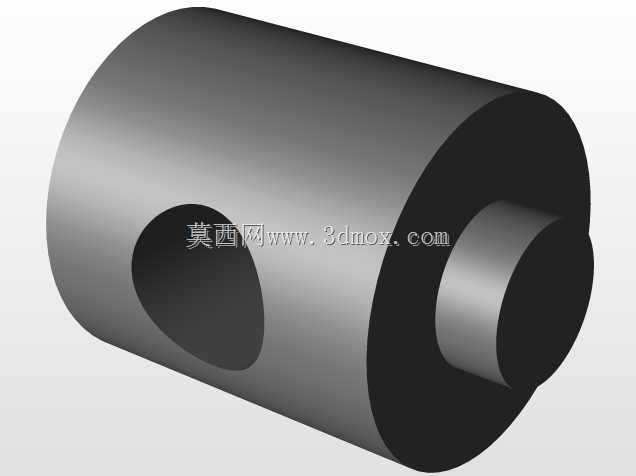

  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构
  • 立式底座复合杠杆式快动压紧夹具结构

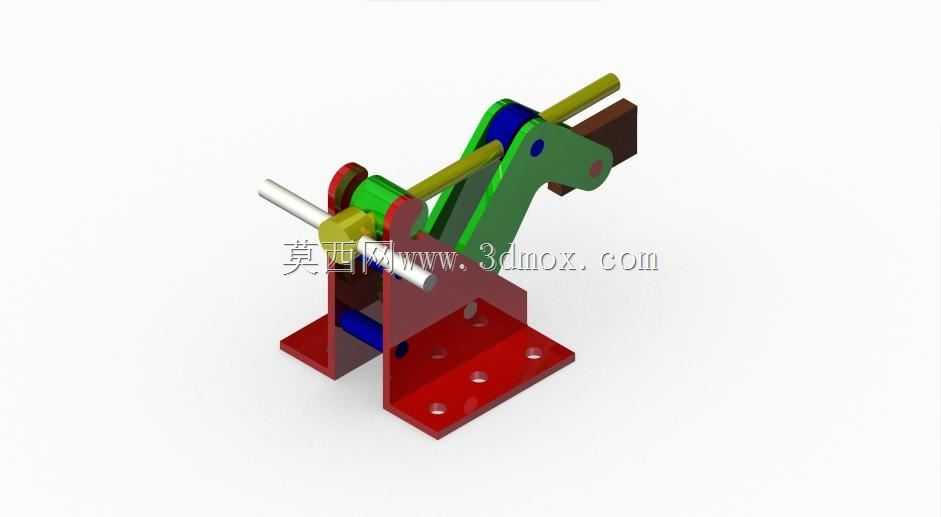

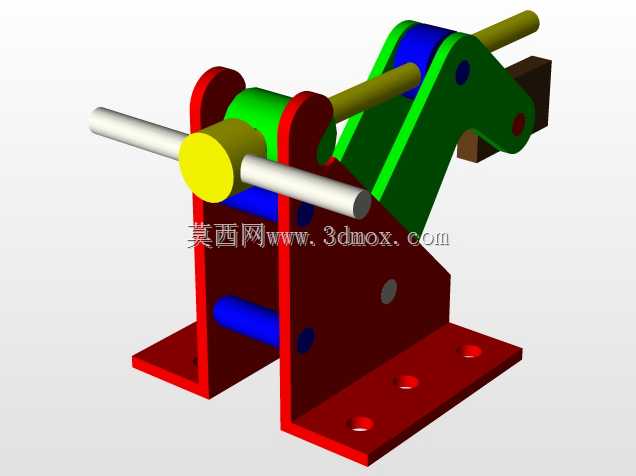

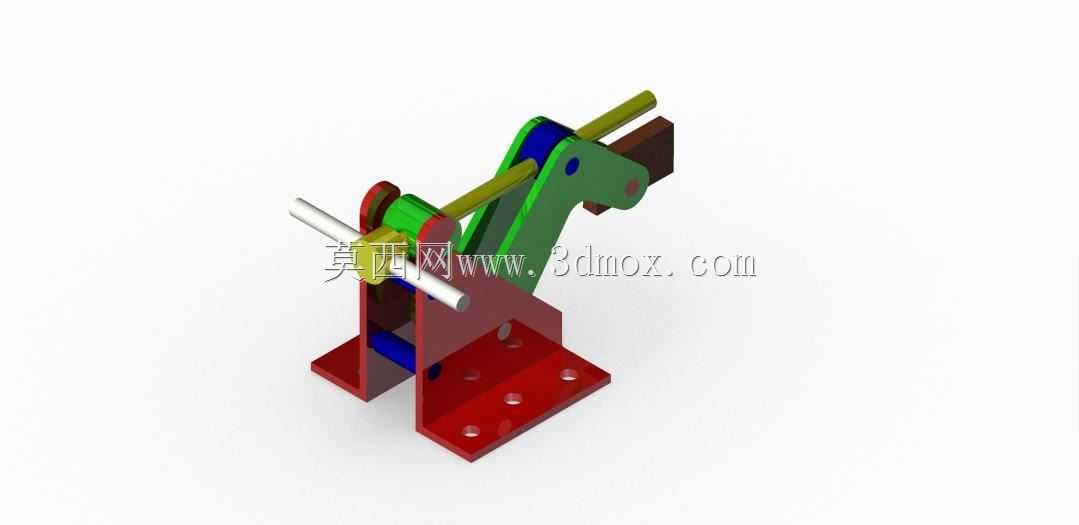

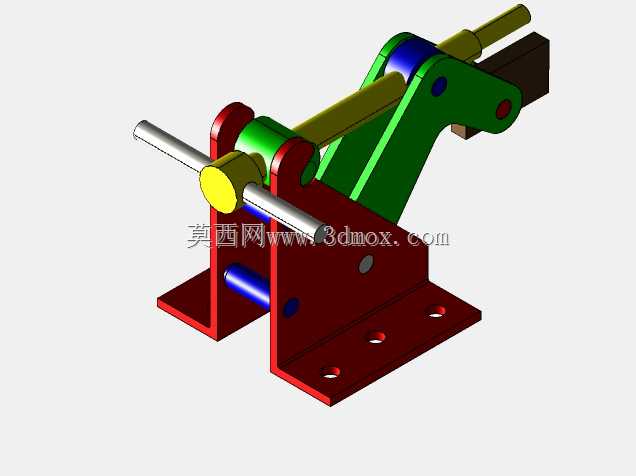

这类快动压紧结构在工装夹具领域应用极广,小到电子元器件焊装工位的工件固定,大到钣金冲压、机加工工序的坯料夹持,都能看到同原理结构的身影,核心是通过杠杆死点实现压紧后的自锁,避免加工过程中受振动、切削力影响出现松脱。从结构布局来看,底部采用带安装孔的L型立式支座作为承载基体,四个沉头安装孔可直接通过内六角螺栓固定在工装台板或者设备工作面上,安装时需保证支座底面与安装面完全贴合,避免压紧过程中出现支座歪斜导致压头偏磨。

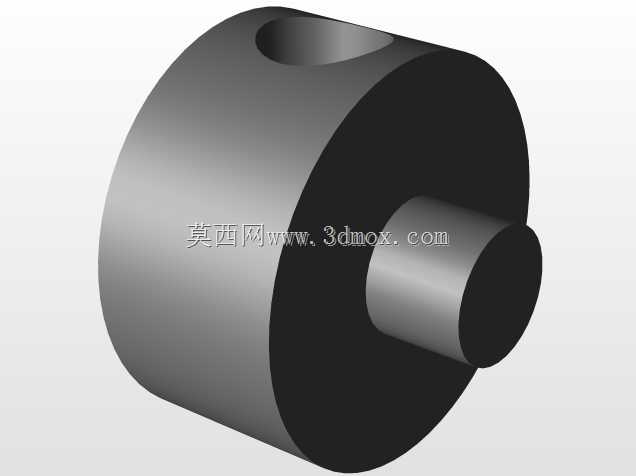

设计时优先考虑了操作效率,相比传统螺栓压紧需要反复拧动螺母的操作,该结构通过手柄端的长杠杆实现力的放大,操作人员仅需单次扳动手柄即可完成压紧或者松脱动作,整个动作行程控制在合理范围,不会出现手柄过度转动干涉周边工位的问题。压头部分采用可微调的结构设计,实际使用时可根据被压紧工件的厚度差异,调整压头伸出长度,保证压紧力垂直作用在工件表面,避免出现侧向分力导致工件移位。

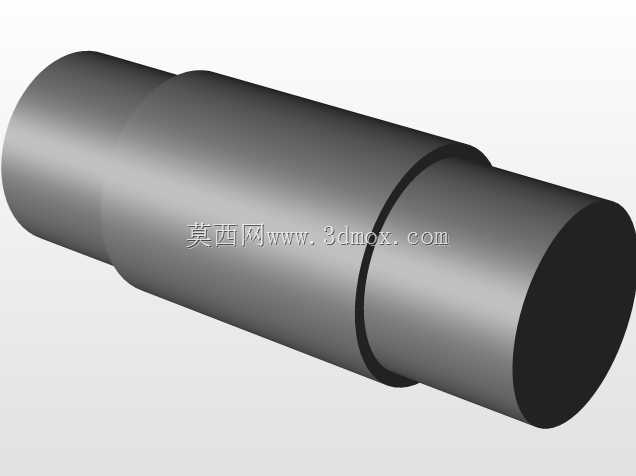

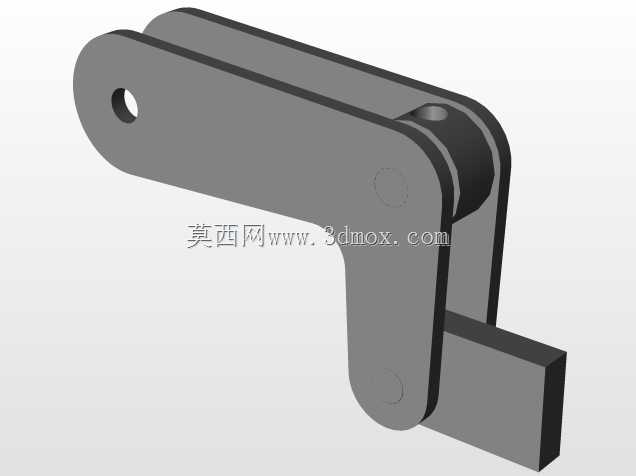

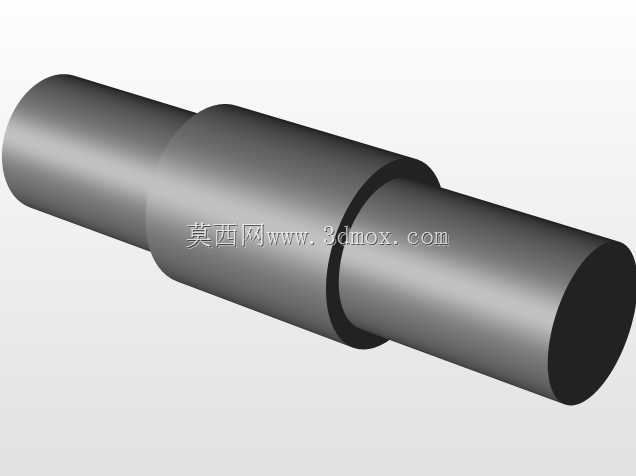

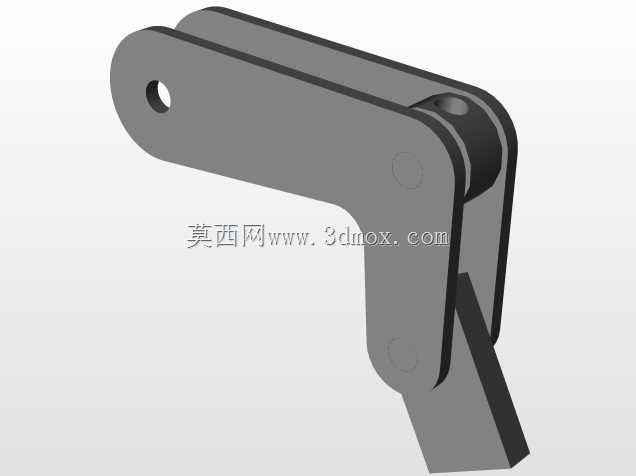

结构内部的连杆铰接点都做了间隙配合设计,长期反复动作也不会出现卡滞,铰接位置预留润滑脂填充空间,日常维护仅需定期在铰接点涂抹少量润滑脂即可,无需复杂拆解保养。压紧状态下,连杆机构刚好越过死点位置,此时即便工件受外力产生向上的反力,也会通过连杆传递到支座本体,不会触发手柄回弹,自锁可靠性远高于普通凸轮压紧结构,适合在有持续振动的加工场景下使用。

安装边界方面,支座底部的安装孔距按照通用工装台的T型槽间距设计,无需额外制作过渡连接板即可直接适配多数常规工装平台,整体结构的横向占用空间较小,在多工位排布的工装板上可以密集布置,不会出现相邻夹具操作干涉的问题。压头的下压行程预留了足够余量,可兼容一定厚度范围内的不同工件,无需针对单批次工件单独更换压头,适配多品种小批量的生产场景。
