单柄冷热水面盆龙头结构设计方案

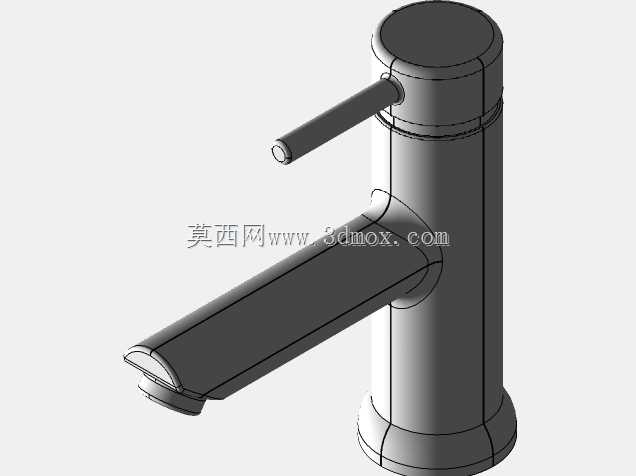

该款龙头主要适配家用卫生间台盆、公共盥洗区洗手池场景，也可用于小型商用空间的洗漱供水点位，核心用途是实现冷热水混合出水的通断与流量、水温调节，满足日常洗手、洁面等洗漱用水需求。从结构设计逻辑来看，整体采用立式单柄操控布局，将阀芯控制手柄设置在主体侧上方，操作时手腕无需大幅抬升，符合日常洗漱时的人机操作角度，用户可通过单手柄的上下扳动实现水流大小调节，左右旋转完成冷热水比例调配，无需双手配合操作，使用便捷性较高。主体部分采用等径圆柱式基座设计，底部设置加宽的法兰式安装边，适配标准台盆安装开孔尺寸，安装时可通过底部锁紧螺母与台面紧密贴合，密封胶圈的预留安装位可避免台面积水向下渗漏，安装边界可兼容常规厚度的陶瓷台盆、石材台面，无需额外扩孔或定制开孔。出水嘴采用向前延伸的平直式设计，延伸长度可覆盖台盆中心接水区域，出水端内置起泡器安装位，可通过螺纹旋接标准起泡器，让出水形成柔化的气泡流，避免水流飞溅打湿衣物或台面。主体内部的流道采用一体化成型思路，冷热水进水通道从底部进水脚直通阀芯腔体，混水后的出水通道沿主体侧壁延伸至出水嘴，减少流道弯折带来的水压损失，同时避免流道内部存水死角，降低长期使用后的积水积垢风险。手柄与阀芯的连接部位设置了限位结构，可限制手柄的旋转角度范围，避免过度扳动导致阀芯密封件磨损，延长阀芯使用寿命。主体外表面采用圆弧过渡处理，所有棱边均做倒圆角处理，既避免日常使用时磕碰划伤，也便于日常擦拭清洁，不易残留水渍污垢。进水端采用标准国标4分螺纹接口，可直接匹配 household 常用的冷热水供水角阀，无需额外配置转接头，安装适配性较强。整体结构的受力点集中在底部安装基座，主体壁厚经过合理设计，既保证足够的结构强度承受日常使用中的扳动受力，也控制了整体重量，降低安装后对台面的长期载荷压力。
