通讯设备用长条形安装手柄承载板结构

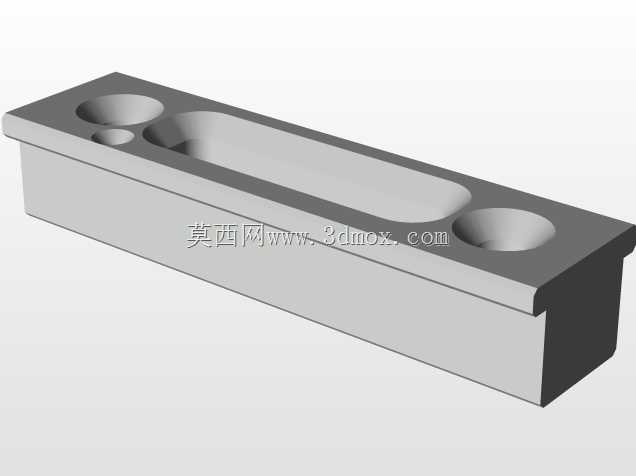

　　在手持通讯终端的内部装配体系中，这类长条形手柄承载板属于握持结构段的核心支撑构件，主要承担内部功能模块定位、外部握持力传导、装配间隙补偿三类核心作用，区别于普通平面安装板，该构件采用带厚度的块式结构设计，整体截面为矩形，顶面做了下沉式通槽加工，槽体两端分别设置不同直径的圆形沉孔，可分别对应紧固螺丝安装、定位销插接、功能模块避让三类装配需求。从实际装配场景来看，该构件安装于手持通讯设备的侧握持段内部，外侧贴合设备外壳的握持曲面内侧，内侧承接电池模块、侧边按键排线、信号辅助触点的安装定位，日常使用中用户握持设备时施加的挤压力、意外跌落时的冲击载荷，都会先通过外壳传导至该板件，再分散到周边的框架结构上，

　　因此结构设计时特意保留了足够的实体壁厚，没有做大面积的镂空减重，避免长期握持受力后出现形变导致装配错位。设计过程中首先确定的是安装边界尺寸，板件的长度完全匹配对应握持段的内部腔体长度，宽度方向预留0.15mm的装配间隙，方便生产组装时顺利推入腔体，不会出现卡滞；厚度方向则根据内部沉孔的深度要求做匹配，保证沉孔加工完成后底部剩余壁厚不小于1.2mm，避免螺丝锁附时出现穿透、开裂的问题。顶面的长圆形通槽并非减重设计，而是为了容纳沿握持方向排布的柔性排线，槽体的深度刚好覆盖排线的折弯半径，装配时排线可直接嵌入槽内，不会被上方叠装的其他部件挤压破损，槽体两端的圆弧过渡做了R0.8的圆角处理，避免排线装配时被锐边割伤绝缘层。

　　两端的圆形沉孔做了差异化设计，直径较大的沉孔对应M2.5的盘头紧固螺丝，沉孔深度刚好容纳螺丝头部，锁附后螺丝头不会高出板件顶面，避免干涉上方部件安装；直径较小的沉孔对应直径2mm的圆柱定位销，装配时先将定位销压入板件的定位孔，再对准框架上的对应销孔推入，即可快速完成板件的预定位，不需要额外扶持就能锁附螺丝，大幅提升产线装配效率。板件的所有棱边都做了C0.2的倒角处理，一方面避免加工后残留的锐边割伤装配工人，另一方面也能减少推入腔体时的刮擦阻力，不会划伤外壳内壁的涂层。从受力角度分析，该板件的受力点主要集中在两端的螺丝锁附位置，以及中部用户握持时的施压区域，因此设计时将中部的实体壁厚做了均匀保留，没有在受力区域开设多余的孔洞，

　　保证整体抗弯强度满足1.5米高度自由跌落的测试要求，不会出现断裂、形变的问题。实际生产中该构件一般采用ABS+PC混合材质注塑成型，或者采用6061铝合金铣削加工，前者成本更低、重量更轻，适合量产消费级通讯设备，后者强度更高、散热性更好，适合工业级三防通讯终端使用，两种加工方式都能完全匹配该结构的尺寸精度要求，沉孔位置的同轴度可控制在0.05mm以内，完全满足装配公差要求。不同于外露的手柄结构，该板件属于内部隐藏式支撑构件，不需要做表面外观处理，注塑件保留原始磨砂面即可，金属件做简单的阳极氧化防腐蚀处理即可，不需要额外的喷涂、电镀工序，能有效控制生产成本。在装配逻辑上，该板件属于中段承托构件，需要先在板件上预装排线、定位销、缓冲泡棉，再整体装入设备框架，最后锁附两端的紧固螺丝，后续维修拆卸时只需要拧下两端螺丝，即可将板件连同预装的配件一同取出，不需要逐个拆解零散部件，大幅提升后期维修的便捷性。设计时还特意考虑了公差累积的补偿问题，板件长度方向的尺寸公差控制在±0.1mm，既能避免尺寸过长导致装配顶壳，也能避免尺寸过短导致装配后出现松动异响，沉孔的位置度公差控制在0.08mm以内，保证螺丝锁附时不会出现偏位、滑牙的问题。
