弯管式设备操作握持手柄结构设计

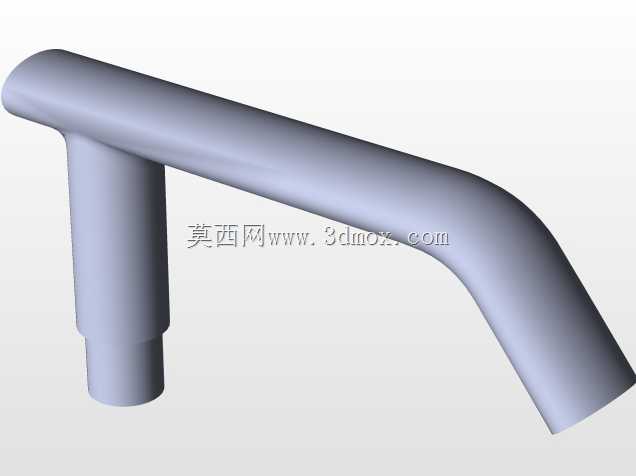

　　这类弯管式握持手柄，在工业设备、民用五金、通讯配套设施中都有广泛的应用场景，核心作用是为操作人员提供稳定的施力支点，完成设备舱门开合、部件抽拉、操作位借力等动作。从结构形态来看，该手柄采用一体化弯管成型思路，主体握持段做了平缓的圆弧过渡，没有突兀的棱角，一方面能避免操作人员握持时出现应力集中硌手的问题，另一方面圆弧过渡的管体在长期受力时，不会在弯折处产生结构应力集中点，提升构件的抗疲劳寿命。

　　设计过程中首先要考虑握持的人机工程边界，握持段的管径需要匹配成年人手掌的握持尺度，过粗会导致握持发力困难，过细则会在施力时产生硌手感，同时握持段的有效长度需要满足四指并拢的握持宽度，保证操作人员在戴劳保手套操作时也能完全抓握，不会出现滑脱的情况。垂直向下的安装段做了阶梯轴结构设计，较细的端部是插入安装基体的定位段，轴肩位置是安装限位面，装配时可以直接抵靠在安装面板的表面，不需要额外调整插入深度，既能保证安装后手柄的突出高度一致，也能在承受侧向拉力时，通过轴肩分散受力，避免安装孔位置因为局部应力过大出现开裂。

　　安装边界方面，该手柄采用单柱插入式安装，只需要在安装基体上加工对应直径的安装孔，配合紧固件或者过盈配合即可完成固定，相比双支点安装的手柄，对安装孔的位置度公差要求更低，在薄板类安装基体、曲面安装面上都能适配，不会出现两个安装孔不同心导致装配卡滞的问题。弯管的弯折角度经过反复校核，当手柄安装在垂直面板上时，握持段会自然向操作人员方向倾斜一定角度，手掌搭上去就能自然贴合管体轮廓，不需要刻意调整手腕角度，在频繁操作的场景下能有效降低手腕的疲劳度。

　　从功能特性来看，管体结构的手柄相比实心铸件手柄，在保证结构强度的前提下能大幅降低自身重量，不会给安装基体带来额外的负重，同时空心管体的内部可以根据需求预留走线空间，在部分带电子触发功能的操作手柄场景中，可以将触发开关的引线从管体内部穿出，避免引线外露被剐蹭损坏。管体的外表面做了光滑过渡处理，没有拼接焊缝或者分型线，日常清洁时不会积存油污、灰尘，在食品加工设备、医疗配套设备这类对卫生要求较高的场景中也能适配。

　　实际选型应用时，需要根据操作受力的大小匹配对应的管壁厚度，常规舱门开合场景下选用普通壁厚的管体即可满足受力需求，如果是重型设备的推拉操作位，则需要适当增加管壁厚度，同时在安装段的位置增加加强衬套，避免长期大载荷下安装段出现变形。手柄的突出安装面高度也需要做合理控制，突出过高会容易在通行过程中被剐蹭，突出过低则会导致握持时手指被安装面挤压，该结构的突出高度经过优化，既预留了足够的握持空间，也尽可能降低了外凸尺寸，减少意外磕碰的概率。

　　在三维建模过程中，需要重点管控弯折处的圆角半径，圆角过小会导致弯管加工时出现管壁外侧拉薄、内侧起皱的问题，圆角过大则会增加手柄的整体占用空间，同时要保证安装段的轴线与握持段的轴线在同一平面内，避免安装后握持段出现歪斜，影响操作手感。安装段的阶梯轴位置需要做退刀结构处理，方便机加工时保证轴肩端面的平面度，让安装后限位面能完全贴合安装基体，避免出现松动间隙。
