L型直角定位安装角板结构设计

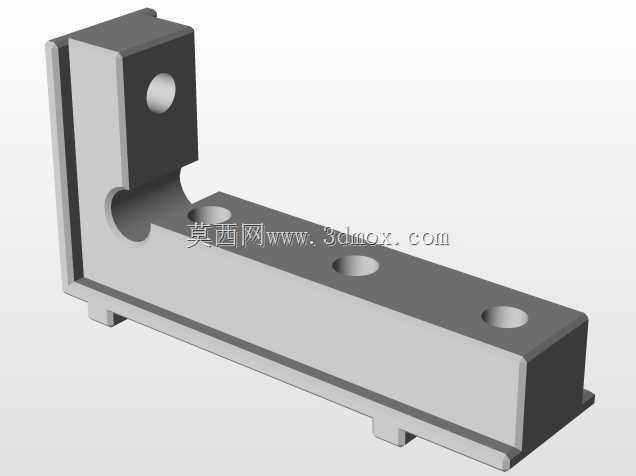

　　在工装夹具搭建、自动化设备机架装配以及小型通讯设备内部组件固定场景中，这类L型角板是出现频率极高的辅助连接件，它的核心作用是完成两个垂直安装面之间的刚性衔接，替代现场焊接的直角支撑结构，既能够保证安装面的垂直精度，也能避免焊接带来的热变形、后期拆卸维护困难等问题。从结构设计逻辑来看，这款角板采用了不等边L型截面布局，竖直段高度大于水平段宽度，竖直安装面设置了单个沉头安装孔，用于将角板整体固定在垂直基准面上，水平段沿长度方向均匀排布三个沉头安装孔，用于承载待固定的横向组件，这种孔位排布可以让水平段的固定受力更均匀，避免单侧受力带来的角板翘曲变形。竖直段与水平段的衔接位置做了内凹圆弧让位结构，

　　这个细节设计是实际装配中非常实用的考量——当两个垂直安装面的交界位置存在加工毛刺、焊渣或者其他小尺寸凸起时，内凹圆弧可以避开这些干涉点，保证角板的两个安装面能够完全贴紧基准面，不会因为局部干涉导致安装倾斜、定位失准。角板的底部设置了两个小型定位凸台，这两个凸台的尺寸与基准面上的预制定位槽匹配，安装时可以先将凸台卡入定位槽完成预定位，不需要操作人员全程手扶对齐孔位，大幅降低装配时的对位难度，也能避免安装过程中角板移位带来的孔位偏差。从安装边界来看，这款角板的竖直段背面为全平面设计，没有多余的凸起结构，安装时只需要保证垂直基准面的平面度在常规机械加工要求范围内即可，不需要额外加工让位槽；水平段的上表面同样为全平面，

　　待固定组件可以直接贴合在该平面上，通过三个沉头孔完成锁紧，沉头孔的深度设计可以保证螺栓锁紧后螺栓头完全沉入孔内，不会突出平面影响待固定组件的安装平整度。在实际选型使用时，这类角板通常搭配内六角圆柱头螺栓使用，竖直段的单孔设计适合在垂直方向空间有限、无法排布多个固定孔的场景下使用，水平段的三孔布局可以适配不同长度的待固定组件，即使组件长度略短于角板水平段，也可以选择靠近转角的两个孔完成固定，适配性更强。角板的壁厚设计经过受力校核，常规工况下可以承受横向数十公斤的静载荷，不会出现明显的弯折变形，适合用来固定小型传感器、走线架、小型控制模块这类轻量化组件，在小型通讯设备的内部机架搭建中，这类角板可以快速完成层板与竖梁的垂直连接，

　　不需要定制专门的折弯支架，大幅缩短设备的装配周期。和常见的等边角钢相比，这款机加工成型的角板安装面平面度更高，孔位精度更有保障，不需要现场二次钻孔加工，所有安装孔均为预制沉头孔，装配后整体外观更整洁，没有突出的螺栓头剐蹭线路或者其他组件的风险。转角位置的圆弧过渡除了让位作用之外，也能降低直角位置的应力集中系数，在承受冲击载荷或者交变载荷时，不会在转角位置出现应力断裂的问题，提升长期使用的结构可靠性。
