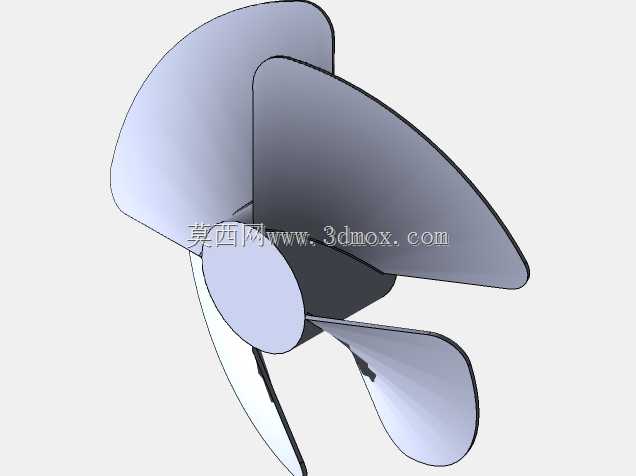

三叶片轴流散热风叶结构设计

　　这款三叶片轴流风叶的结构设计，核心围绕小空间强制通风散热场景的实际需求展开，日常在桌面小型通风设备、电子机柜局部散热、小型工位送风装置、便携制冷设备换热端都能见到这类结构的应用，区别于大流量工业轴流风机的多叶片大弦长设计，这款三叶片结构在低转速工况下的噪音控制、启动扭矩适配性上做了针对性的结构优化。从实际使用场景的适配逻辑来看，这类小尺寸风叶常搭配低压直流驱动电机使用，多数应用场景的安装空间都存在严格边界限制，轮毂部分的中心安装孔采用与电机输出轴过盈配合的公差设计，轮毂侧面预留的紧定螺钉平面位，能避免风叶高速转动时与电机轴出现相对打滑，轮毂与叶片衔接的位置做了大圆弧过渡处理，既消除了注塑成型时的应力集中问题，

　　也能减少叶片根部在长期交变载荷下出现的疲劳断裂风险。叶片的翼型截面没有采用复杂的航空翼型曲线，而是选用了加工难度更低、成型一致性更好的等厚圆弧截面，对于转速普遍在1500-3000rpm区间的小型通风部件来说，这种截面的气动效率完全能满足使用需求，同时能大幅降低注塑模具的加工成本，叶片的安装角从根部到叶尖做了线性递减设计，根部安装角偏大是为了适配轮毂附近较低的线速度，保证根部区域的气流推动能力，叶尖位置安装角收小，能减少叶尖处的气流涡流损失，同时降低叶尖剐蹭外围护网或风筒的概率。从安装边界来看，这款风叶的径向最大尺寸适配常规120mm规格的通风安装位，轴向总厚度控制在45mm以内，能直接嵌入多数小型电子设备的散热风道内，

　　不需要额外预留过多的安装避让空间，叶片前缘做了小半径的圆角钝化处理，既避免了锐边在装配过程中划伤操作人员，也能减少气流经过前缘时的分离噪音。在实际选型适配过程中，这类风叶的动平衡等级不需要达到工业风机的G2.5高标准，只要在注塑成型后做简单的去重处理，就能满足低转速下的振动控制要求，搭配的电机不需要过大的启动扭矩，常规3W-10W的低压直流电机就能顺利驱动，在静态送风场景下，三叶片的结构相比同尺寸的五叶片结构，相同转速下能获得更大的送风距离，适合需要定向局部送风的工位散热场景。设计过程中也充分考虑了量产的工艺可行性，整个风叶采用一体注塑成型结构，没有额外的拼接装配部件，叶片的脱模斜度控制在1.5度，既保证注塑件能顺利脱模，

　　也不会因为脱模斜度过大影响叶片的气动外形精度，叶片表面没有多余的凸起或凹槽结构，能减少积灰附着的概率，长期使用时不需要频繁拆解清理就能维持稳定的送风效率。在风道适配性上，这款风叶不需要搭配精确设计的集风器结构，即使在无外围风筒的自由空间内使用，也能维持稳定的气流输出，不会出现明显的气流紊乱问题，对于很多低成本的小型通风设备来说，这种结构容错率更高，不需要对配套的风道结构做过高的精度要求，能有效降低整套设备的生产装配成本。另外，叶片的叶尖与旋转中心的距离做了统一公差控制，整周的径向跳动量控制在0.5mm以内，避免转动过程中出现动平衡超标导致的整机振动问题，轮毂的轴向长度做了加长设计，与电机轴的配合长度达到12mm，能保证风叶安装后的同轴度，减少转动时的偏摆量，即使在长期运行后出现少量的轴套磨损，也能维持稳定的转动状态，不会出现风叶脱落或蹭边的故障。
