角部焊接用带孔直角法兰连接件

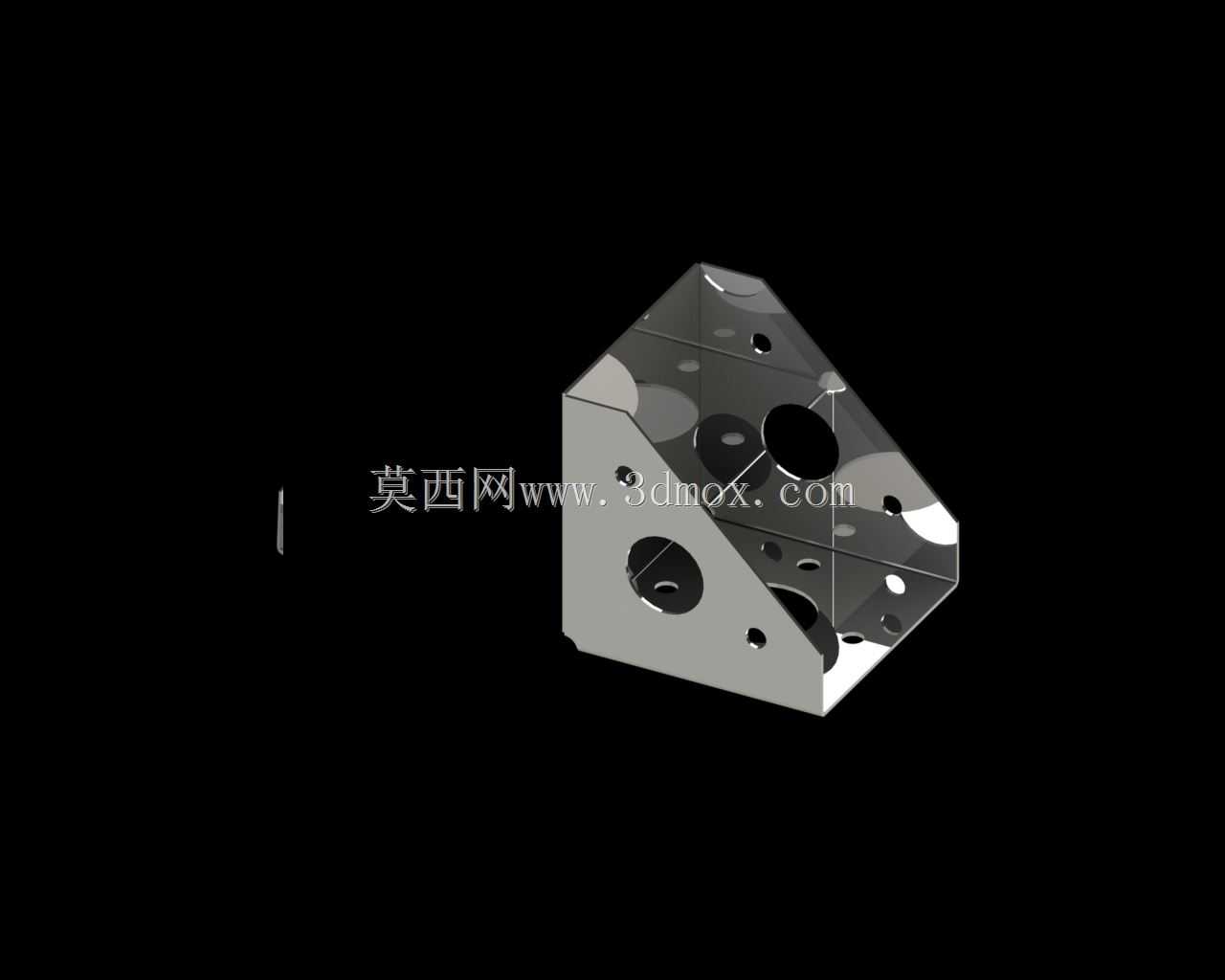

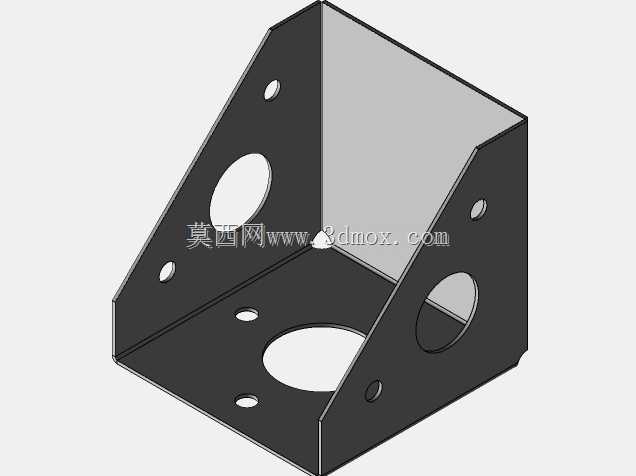

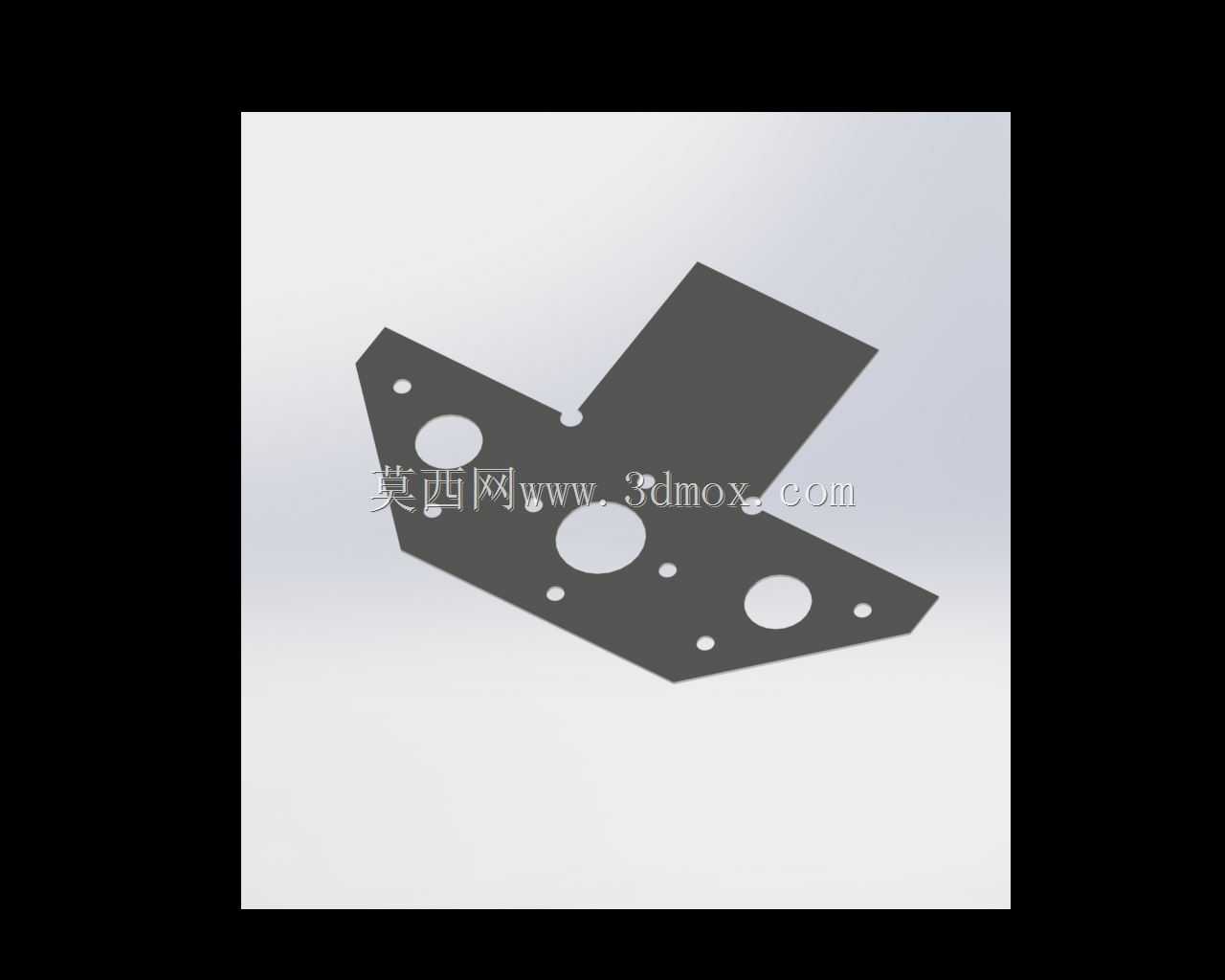

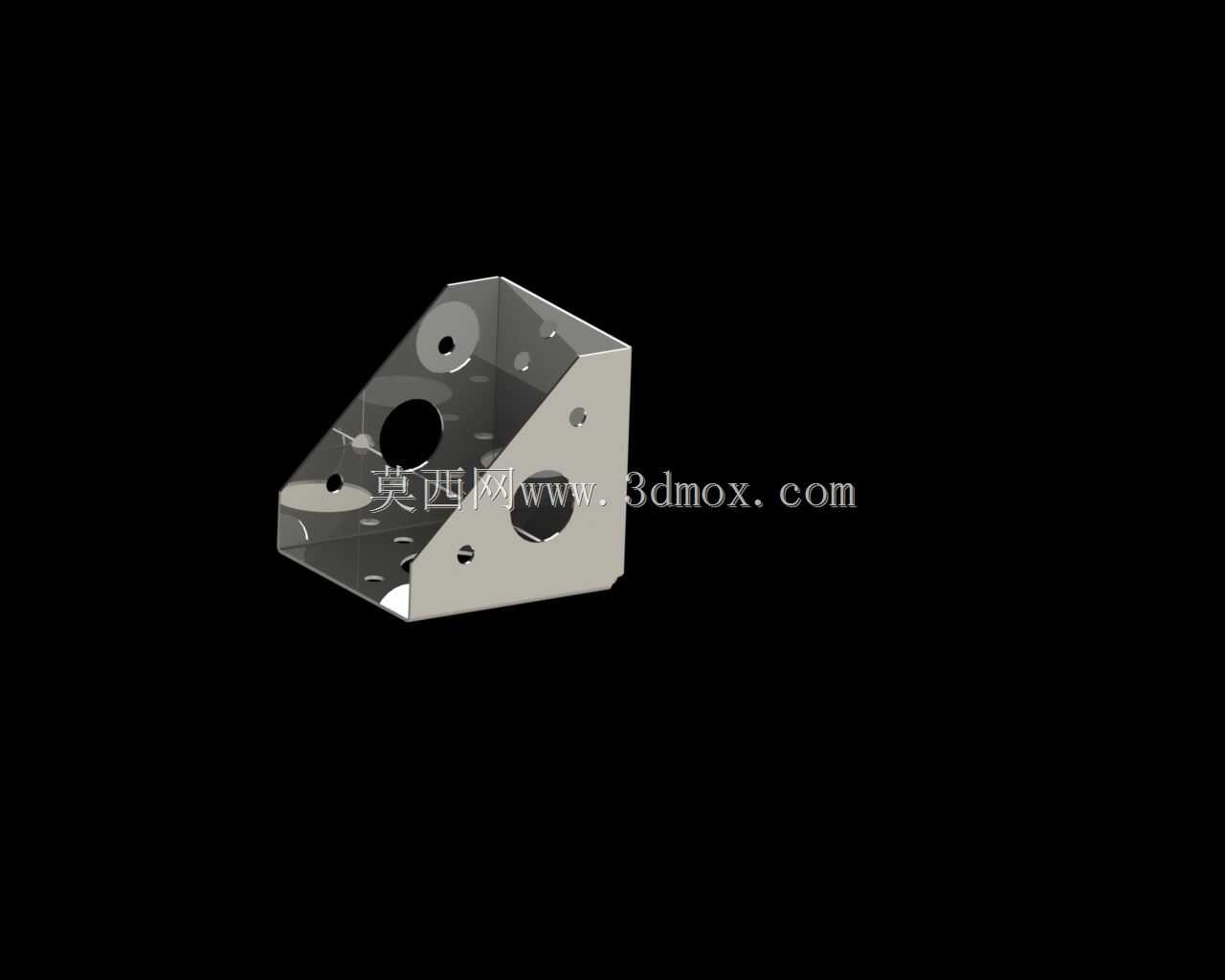

这类直角结构的法兰连接件，主要应用在框架类设备的角部拼接场景，常见于铝型材机架、钣金设备护罩、小型焊接工装台的边角加固位置，替代传统的角码焊接工艺，能大幅降低现场焊接的定位难度。从结构设计来看，整体采用等边长的直角折弯构型，两个互相垂直的安装面厚度均匀，折弯处做了小半径圆弧过渡，避免应力集中导致的焊接开裂问题，两个安装面上分布的多组通孔，分为两类功能：大直径孔用于主连接螺栓的穿装，承担主要的结构拉压载荷，小直径孔为定位销孔或者辅助固定孔，安装时可以先通过小孔打入定位销完成两个垂直面的位置校准，再锁紧大孔的连接螺栓，无需额外制作焊接定位工装。设计时优先考虑了焊接作业的操作空间，法兰的边缘做了窄边收边处理，两个安装面的外侧边缘预留了3mm的焊道让位空间，焊接时焊枪可以顺畅抵达角部焊缝位置，不会因为法兰本体遮挡出现虚焊、漏焊的问题。安装边界方面，两个垂直安装面的边长尺寸适配常用的40系列、50系列工业型材的端面尺寸，安装孔的孔位间距完全匹配对应型材的中心槽距，不需要额外在型材上重新打孔，直接可以对齐预装。在实际设备组装场景中，这类法兰既可以作为角部的浮雕加强结构，分散角部的集中应力，避免框架受冲击时角部直接开裂，也可以作为焊接基底，将不同方向的型材、钣金件通过法兰完成拼接，相比直接把两个型材对角焊接，加装该法兰后角部的抗扭强度能提升40%以上，后期设备维护时也可以通过拆卸螺栓完成局部构件的更换，不用整体切割焊道。设计过程中特意将孔位做了等间距排布，同规格的法兰可以实现互换，批量组装时不需要区分配对件，能有效提升装配效率，折弯处的内圆弧半径匹配板材厚度的1.5倍，符合钣金折弯的工艺要求，不会出现折弯处开裂或者回弹超差的问题，所有安装孔的孔端都做了0.5mm的倒角处理，螺栓穿装时不会被孔边的毛刺卡滞，也能避免焊接飞溅堵塞螺孔的问题。
