剪式汽车起重支撑装置结构设计

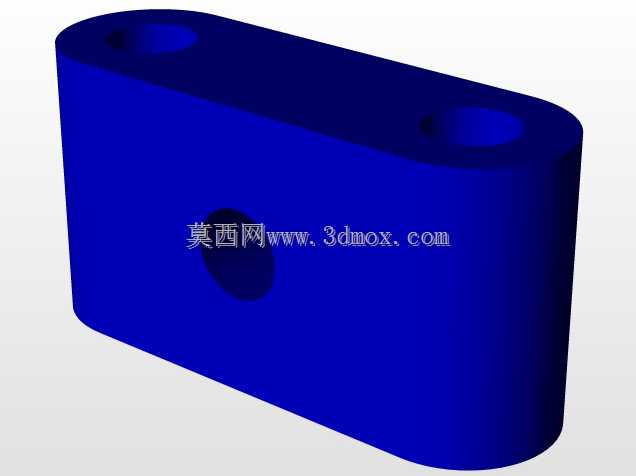

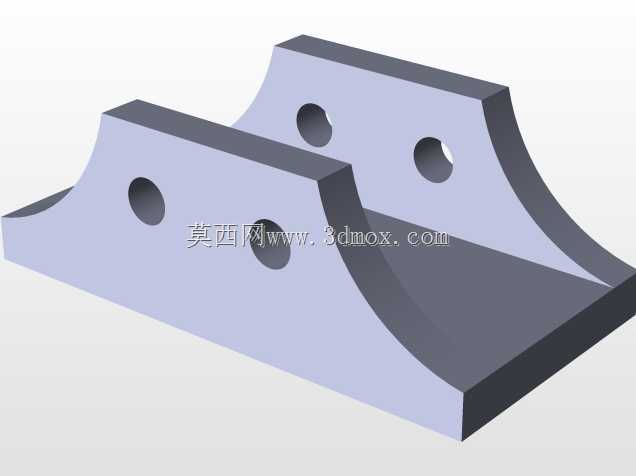

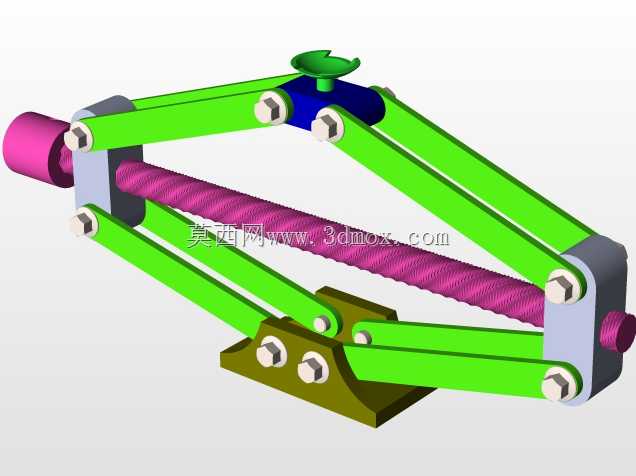

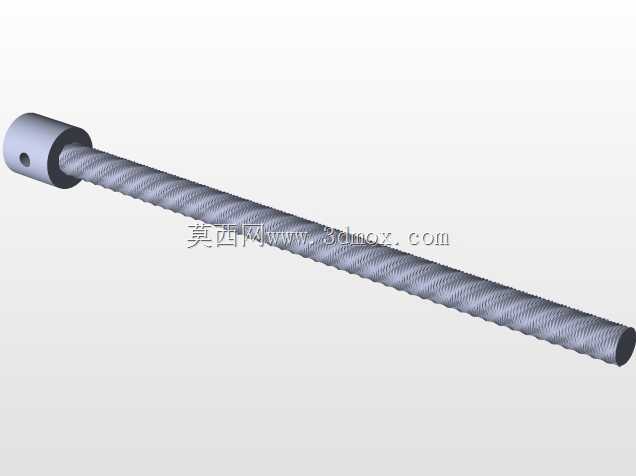

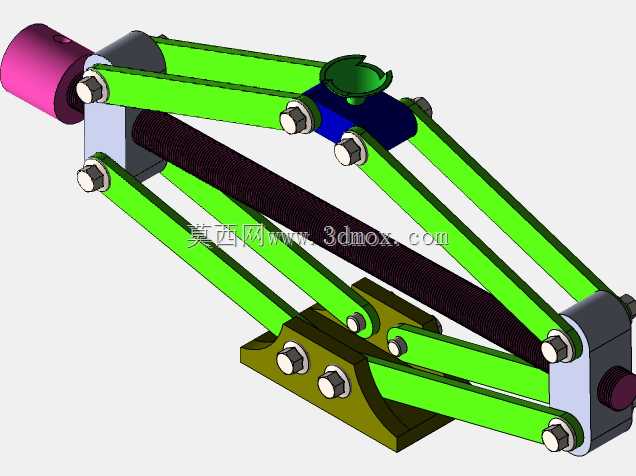

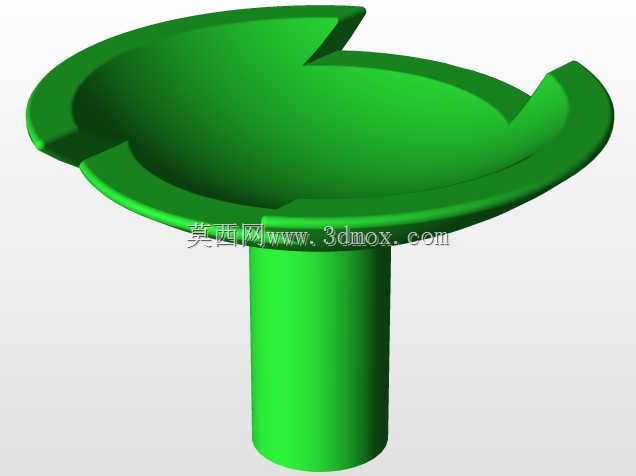

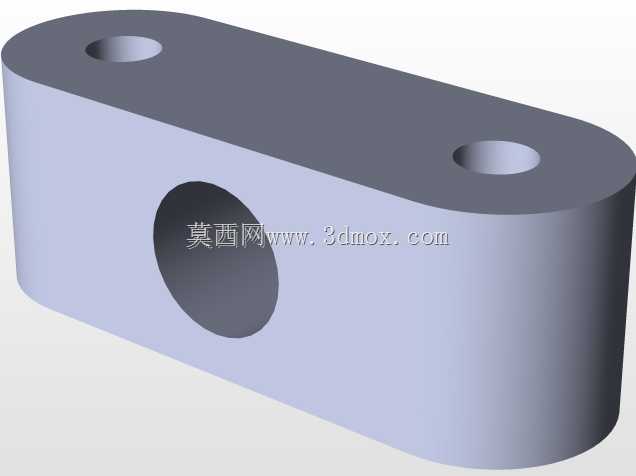

日常车辆维保场景中，轮胎更换、底盘部件检修、制动系统排查等作业都需要稳定的举升支撑设备，剪式结构的车载起重支撑装置是私家车辆、小型维修站点最常用的便携举升工具，相比液压立式支撑结构，这类剪臂铰接的装置收纳后体积扁平，可直接放置在车辆后备箱备胎槽旁，不会占用过多储物空间，适配多数家用轿车、小型SUV的车载应急工具配置需求。从结构设计逻辑来看，该装置采用多组平行铰接臂作为力的传导结构，上下两端分别设置支撑托块与底座，托块顶部的弧形凹槽可直接卡入车辆底盘指定的举升加强筋位置，避免举升过程中出现滑移脱开的风险，底座采用加宽的平底结构，在硬质铺装路面使用时可分散承重压力，防止支撑面下陷导致的侧倾风险。铰接臂之间通过销轴连接，每处铰接位置都设计了轴套配合间隙，既保证臂体摆动过程无卡滞，也能减少反复举升动作带来的铰接面磨损，驱动端采用螺旋传动副，转动输入轴即可带动两组铰接臂的夹角变化，实现托块的升降动作，螺旋副具备自锁特性，举升到任意高度后都可自动锁止，无需额外加装锁止机构即可保证作业过程的支撑稳定性，不会出现受载后自动回落的问题。设计过程中需要重点校核各臂体的截面抗弯强度，销轴的抗剪切强度，以及螺旋传动副的轴向承载能力，同时要控制收纳状态的整体厚度，保证装置可顺利放入车辆预留的工具储物空间，展开后的最大举升高度要满足车辆底盘离地间隙的作业需求，最低合拢高度要适配低底盘车型的举升间隙，避免出现底座无法伸入车底的情况。实际使用时，输入轴端可配套棘轮扳手或者随车摇柄操作，相比液压类支撑装置，该结构无密封件、液压油等易损部件，长期存放也不会出现漏油失压的问题，环境适应性更强，无论是低温户外环境还是高温露天场地都可正常使用，铰接位置预留的润滑注油点可定期加注润滑脂，降低铰接副的磨损量，延长整体使用寿命。托块与臂体之间采用铰接连接，可随举升角度变化自动调整托面角度，保证托块与底盘支撑面始终保持面接触，减少局部应力集中对底盘钣金的损伤，底座表面设计的防滑纹路可增大与地面的摩擦力，在略微倾斜的路面使用时也能保持足够的支撑稳定性，整体结构无复杂异形零件，所有臂体都采用板材冲压成型工艺，加工成本低，适合批量生产装配，各连接销轴都采用标准紧固件，后期维护更换配件十分便捷。
