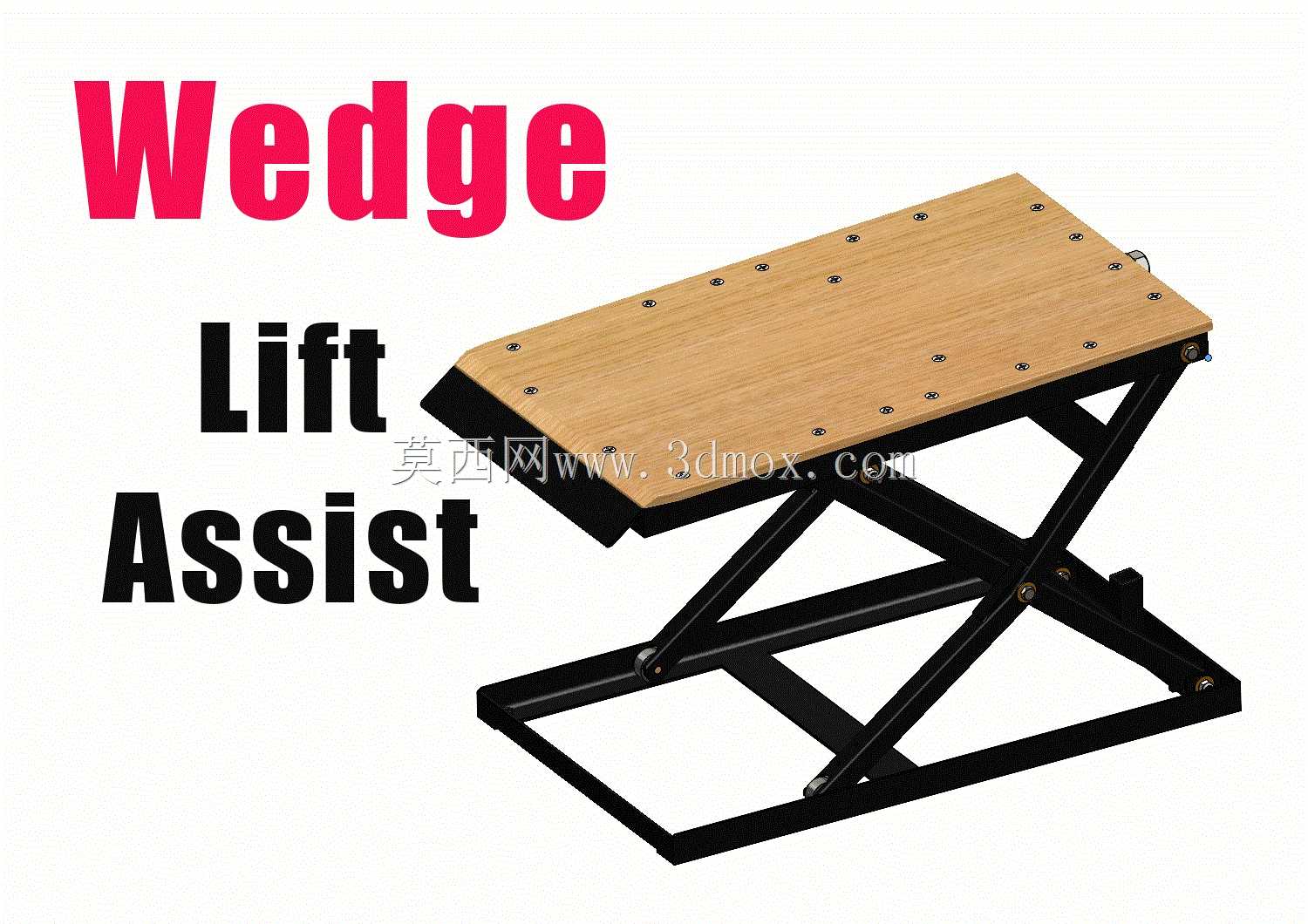

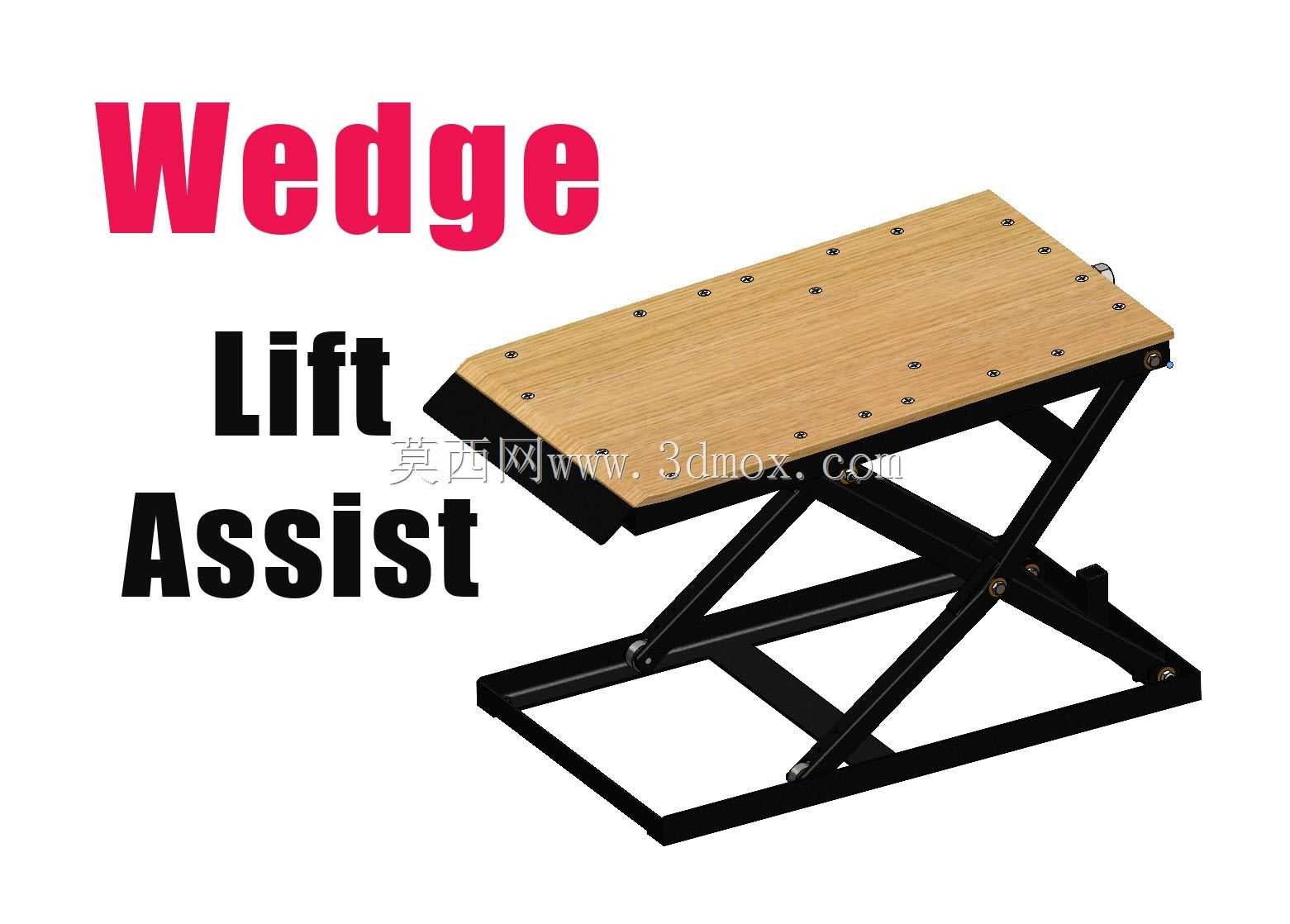

剪叉楔式辅助升降承载作业台结构

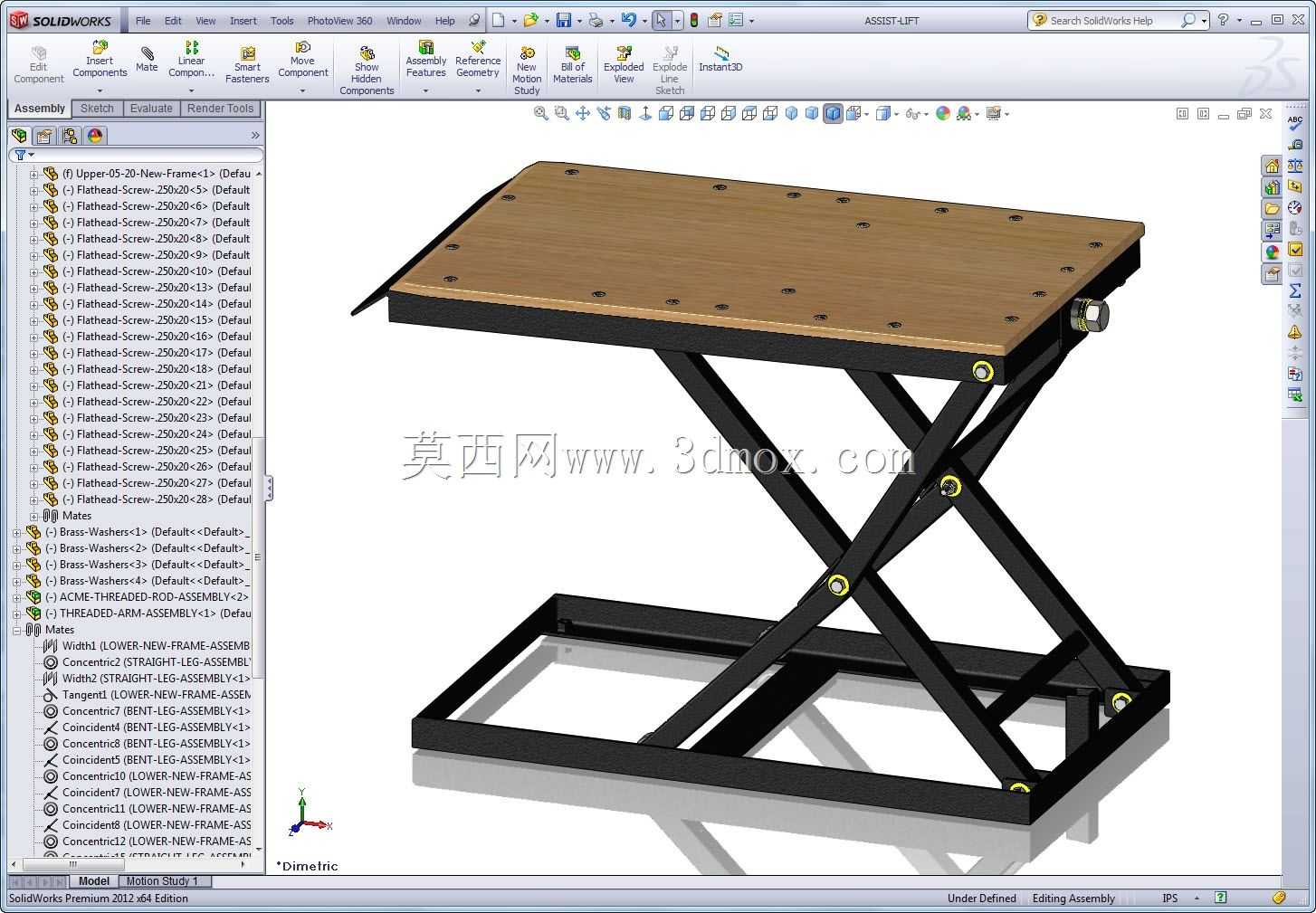

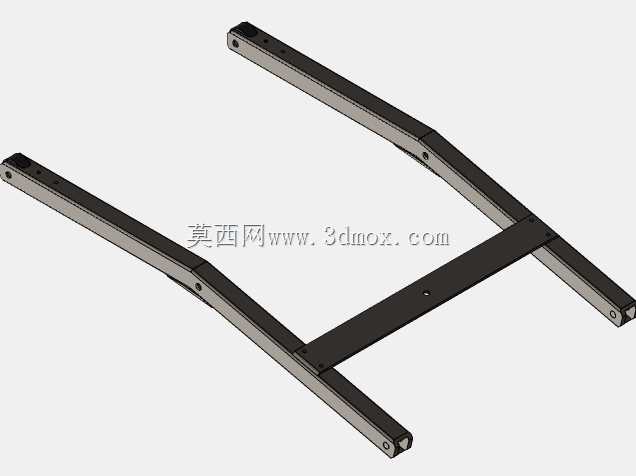

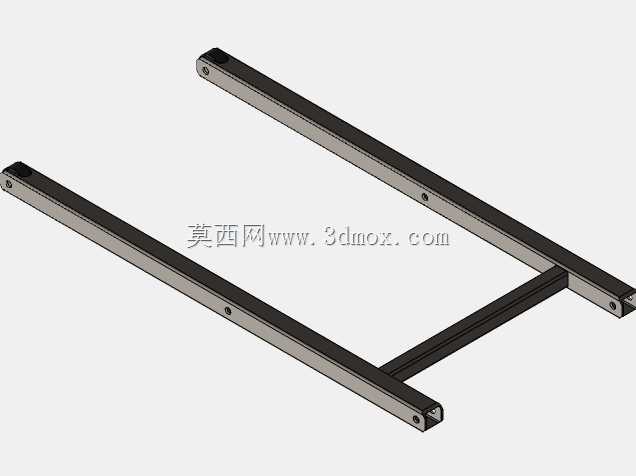

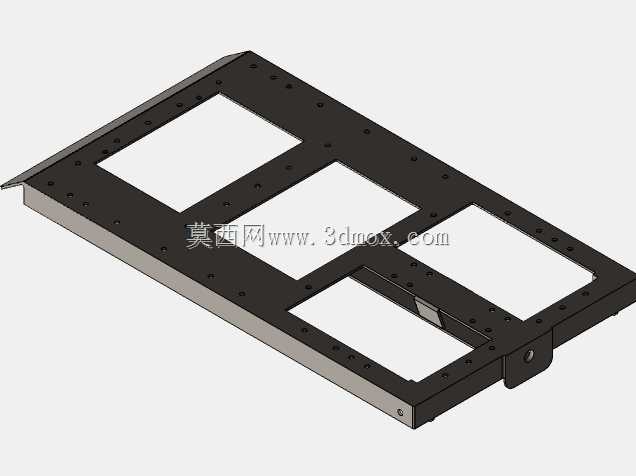

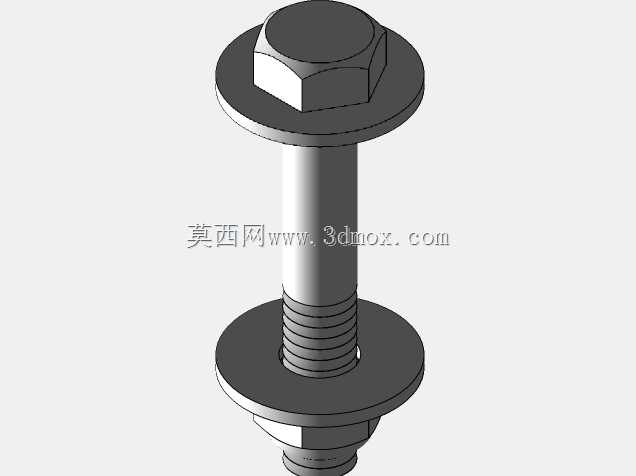

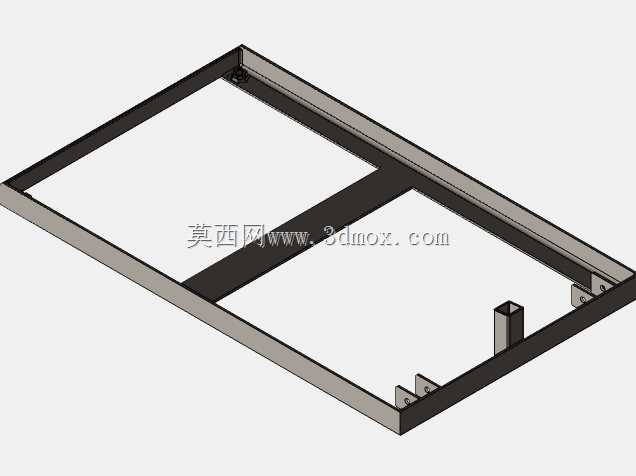

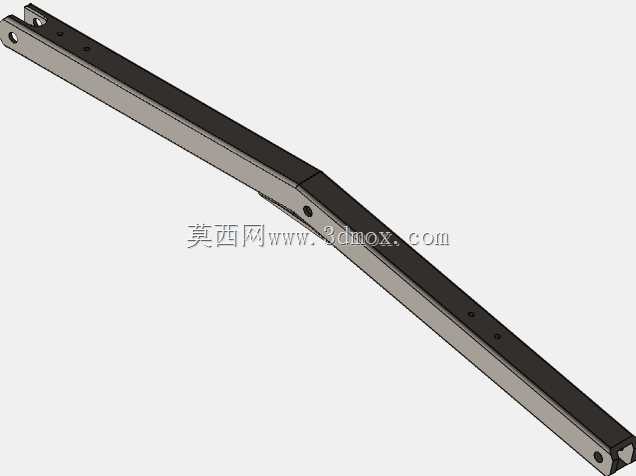

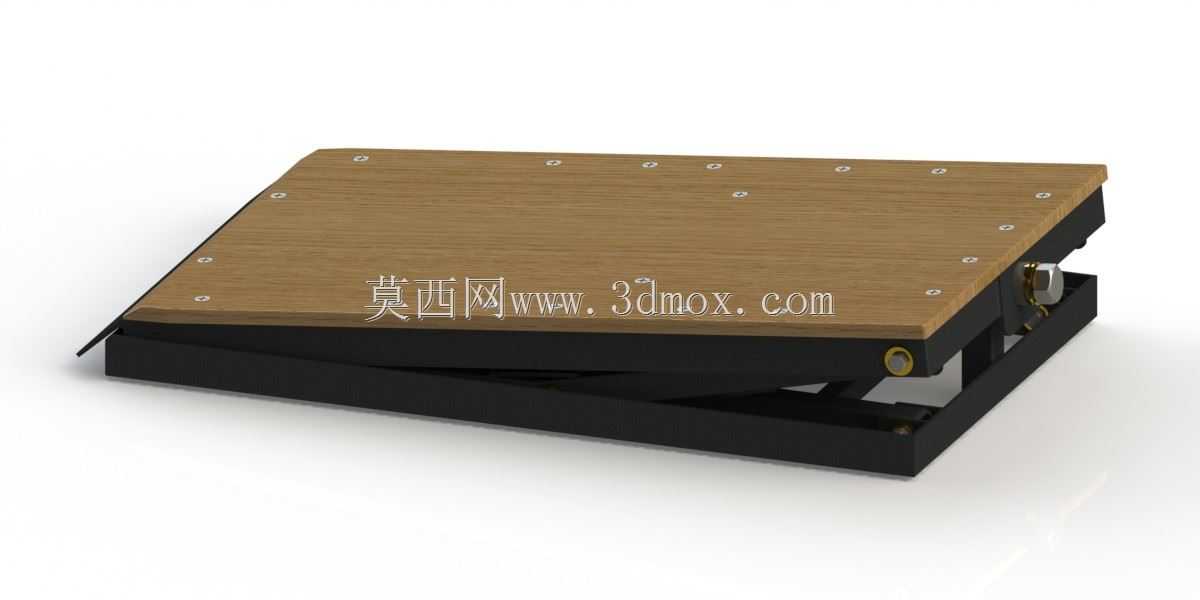

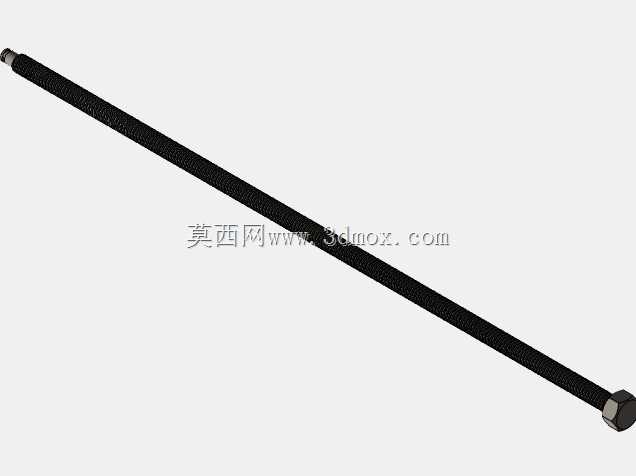

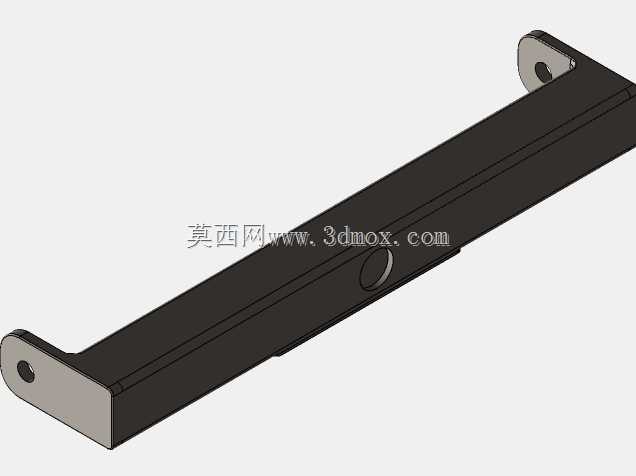

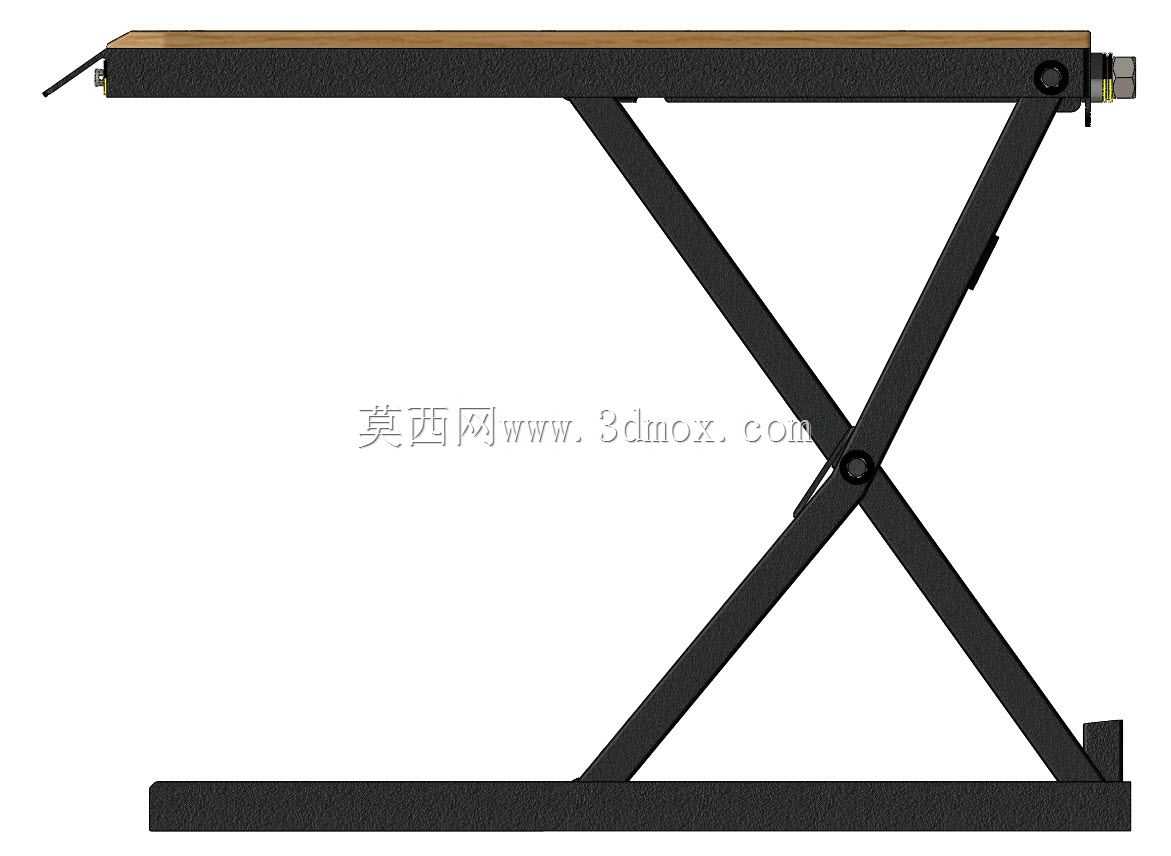

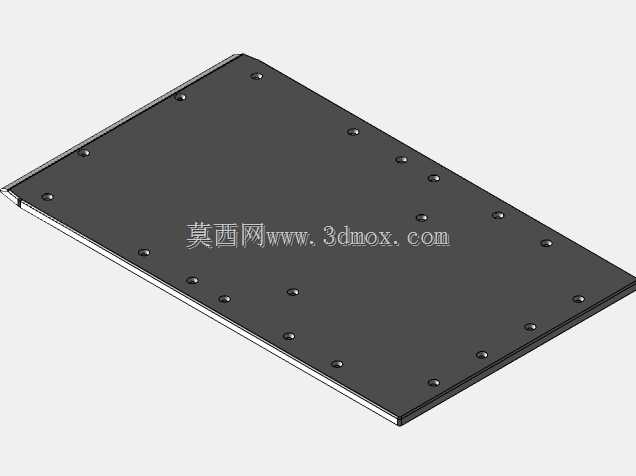

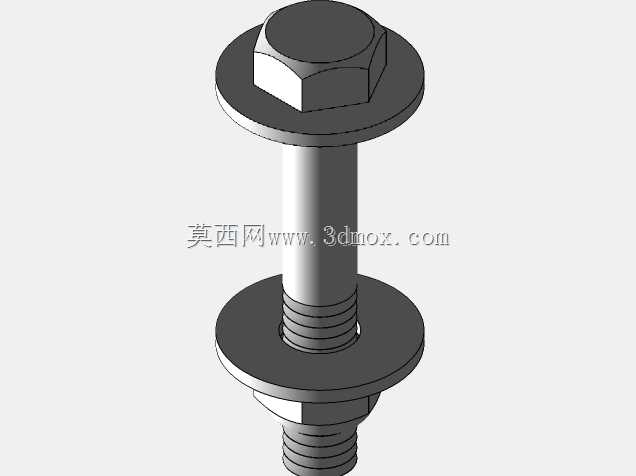

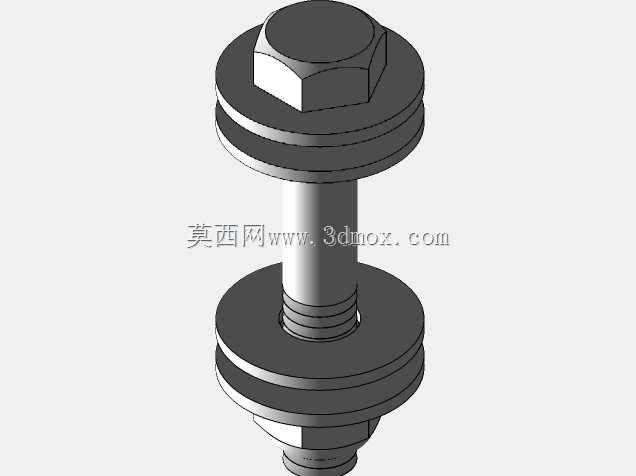

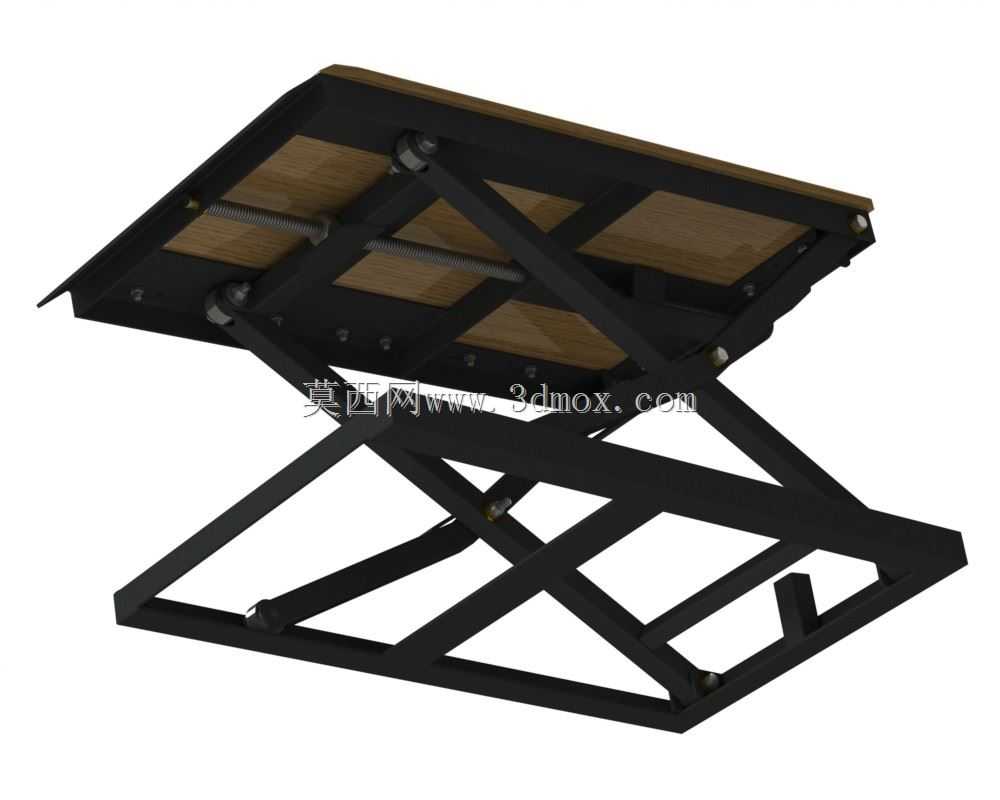

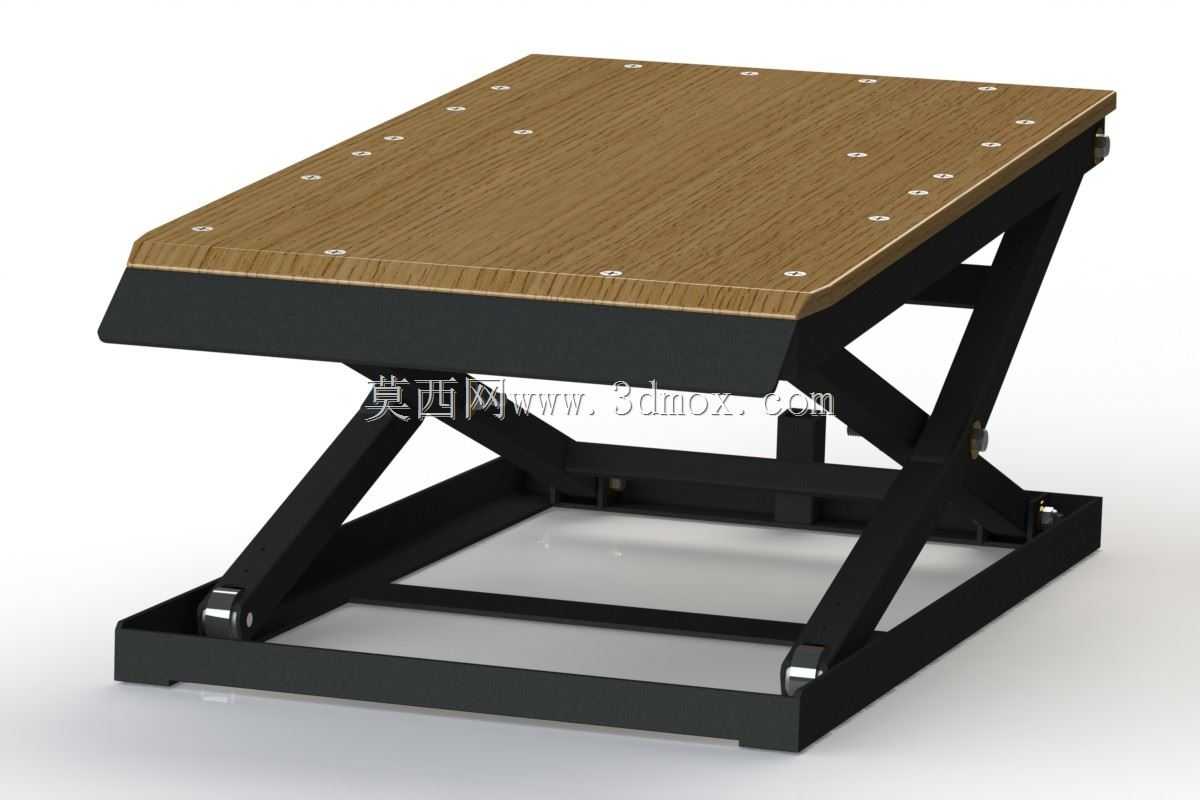

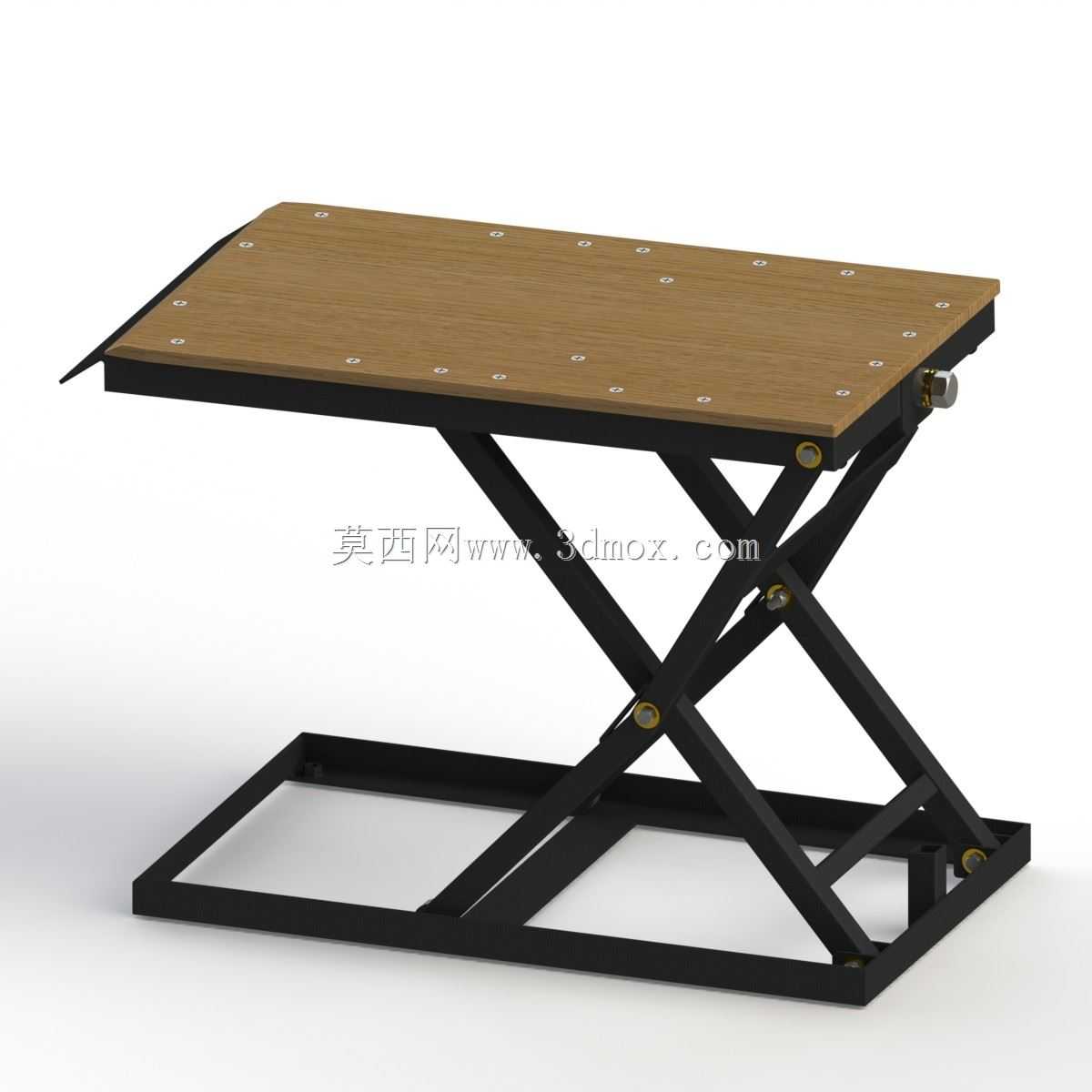

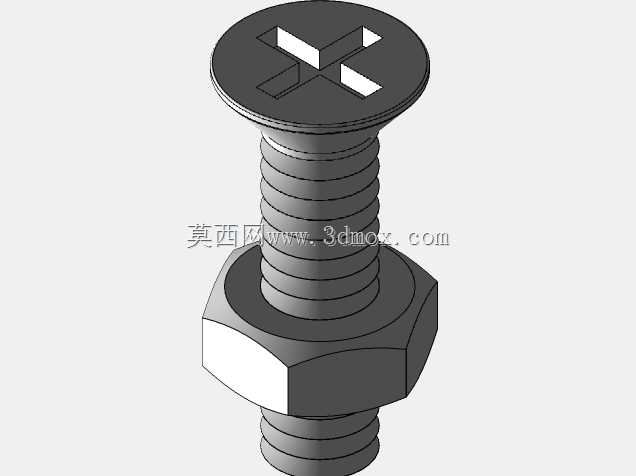

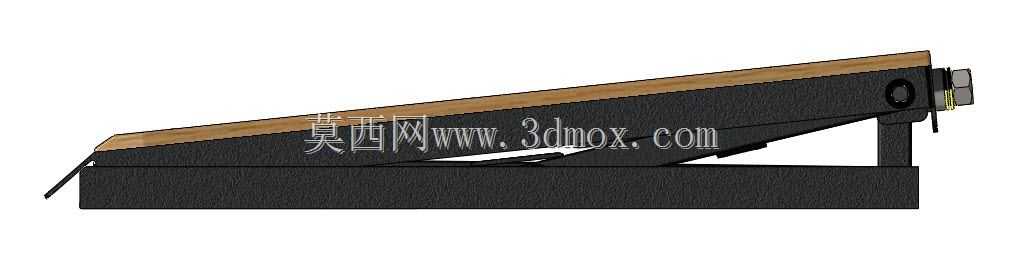

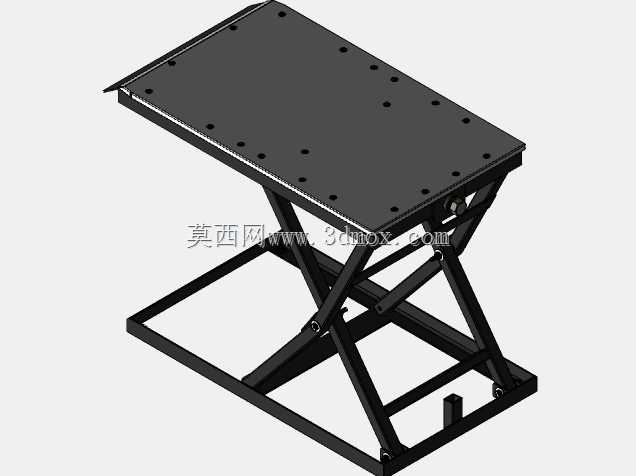

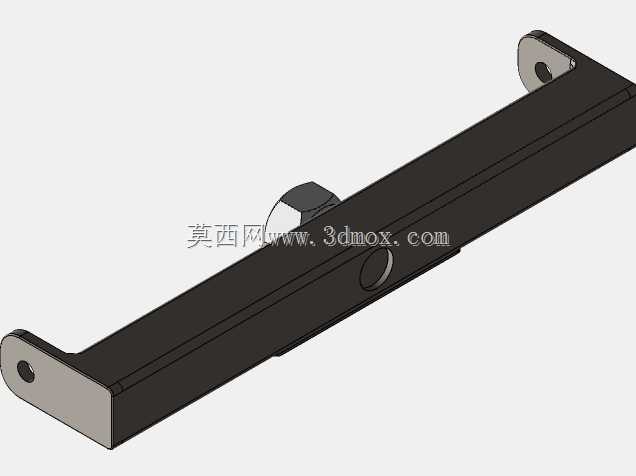

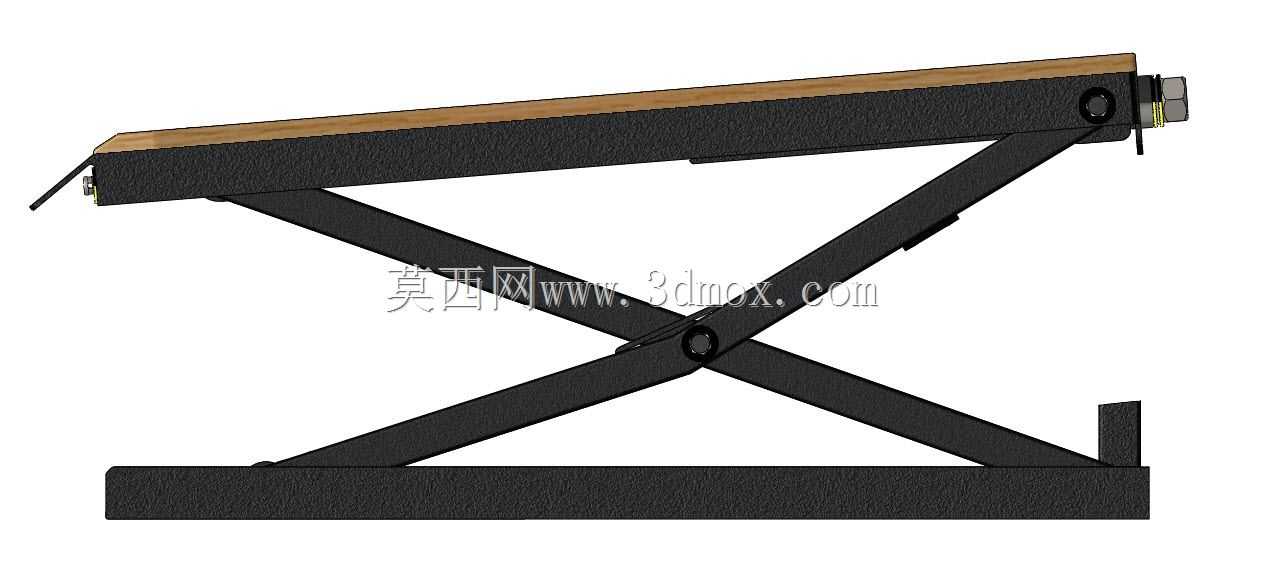

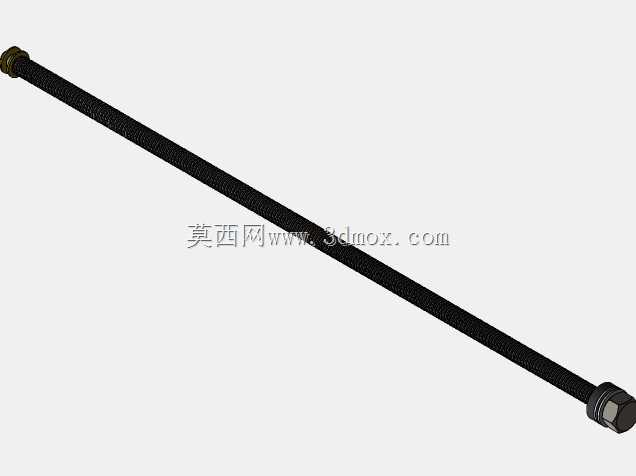

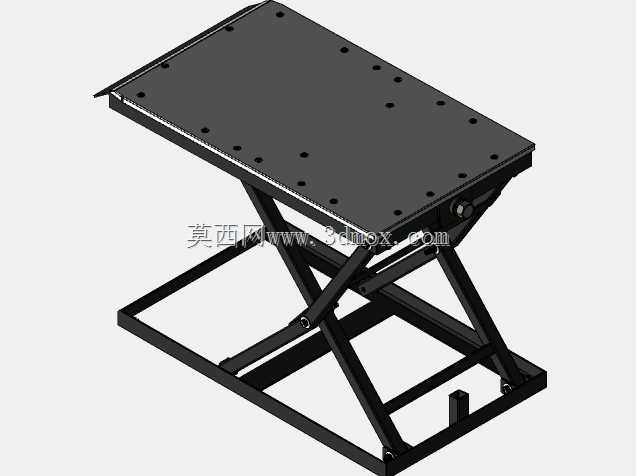

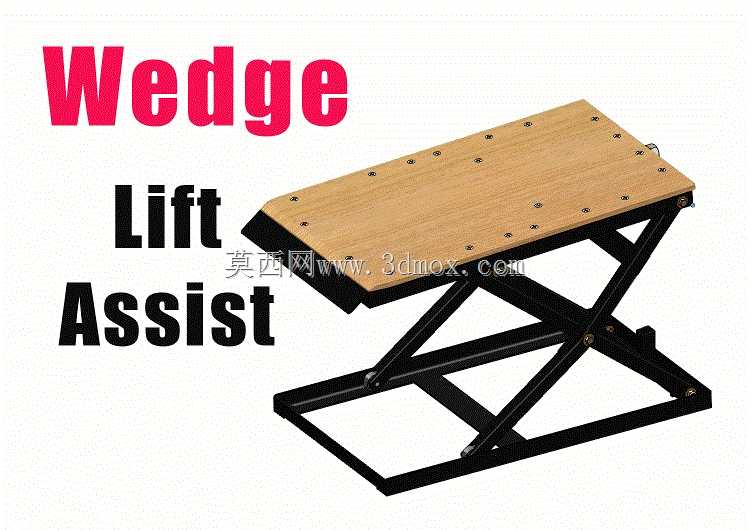

这款楔式剪叉结构的升降辅助装置，最初的应用场景覆盖了家庭重物抬升、小型维修作业辅助、轻型物件装卸对位等多个民用及小型工坊作业场景，核心解决低位重物抬升至适配操作高度的需求，尤其适配地面到坐姿操作高度的抬升区间，能将地面放置的重物平稳抬升后，方便人员坐姿开展维修、整理、转运等作业，避免频繁弯腰俯身带来的操作疲劳与腰部损伤。从结构功能来看，装置采用剪叉式支撑框架作为承载主体，顶部设置木质承载面板，面板通过多组紧固件与下方剪叉支架的上支撑面刚性连接，保证承载时台面的平整度与受力均匀性，底部为矩形框架底座，放置在地面时可通过框架自身的接触面积分散载荷，无需额外打地脚固定，适配平整水泥地面、硬质铺装地面等多种常见作业地面。楔式驱动的设计思路，区别于传统螺旋千斤顶、液压千斤顶的直顶驱动逻辑，通过楔面的滑动位移转化为垂直方向的抬升力，驱动过程中力的传递更平缓，抬升动作无明显顿挫，操作人员既可以使用棘轮扳手驱动楔块进给，也可适配带无绳手柄的冲击套筒完成快速驱动，适配不同作业场景下的操作工具选择，无需配备专用驱动配件。从安装边界与尺寸适配来看，装置完全展开至最高抬升位置时，台面高度适配成年人坐姿操作的舒适高度，收拢状态下整体高度较低，可直接推入床底、SUV后备箱下层、设备间隙等低矮空间存放，不会占用过多仓储空间；底座的矩形轮廓尺寸经过优化，放置在车辆后备箱内时不会超出后备箱内部的宽度边界，抬升重物时可直接将重物沿楔面滑上台面，无需人力将重物整体抬离地面至初始台面高度，大幅降低初始上料的劳动强度。在实际作业过程中，该装置除了辅助人员起身、抬升重物至坐姿操作高度外，还可作为小型物件的中转升降台使用，比如在给SUV后备箱装卸重物时，可将装置放置在地面与后备箱尾门之间，把重物先放置在台面上，抬升至与后备箱地板齐平的高度后直接推入后备箱，无需弯腰将重物从地面直接抬升至后备箱高度，尤其适合搬运较重的工具箱、储物箱、户外装备等物件。剪叉结构的铰接点均采用耐磨销轴连接，长期反复升降作业时铰接位置的磨损量可控，不会出现升降卡滞、侧偏等问题，台面的木质材质具备一定的摩擦力，放置金属物件、硬质箱体时不会轻易出现滑动移位，同时木质台面不会刮伤被抬升物件的表面漆面，适配对外观防护有要求的物件抬升作业。楔块的驱动行程经过匹配设计，单次进给的抬升量控制在合理区间，既可以实现快速升降调整，也能在任意抬升高度实现位置自锁，无需额外增加锁止机构，保证作业过程中台面不会意外下落，提升作业的安全性。
