木工螺杆进给式夹持虎钳结构设计

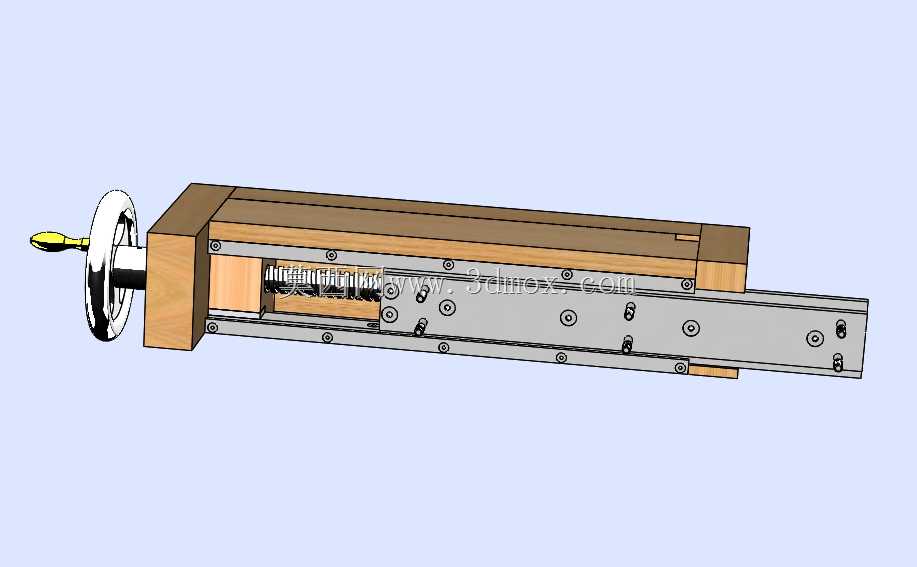

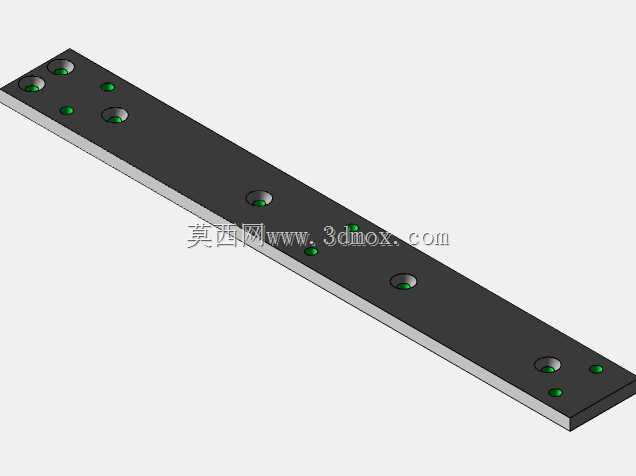

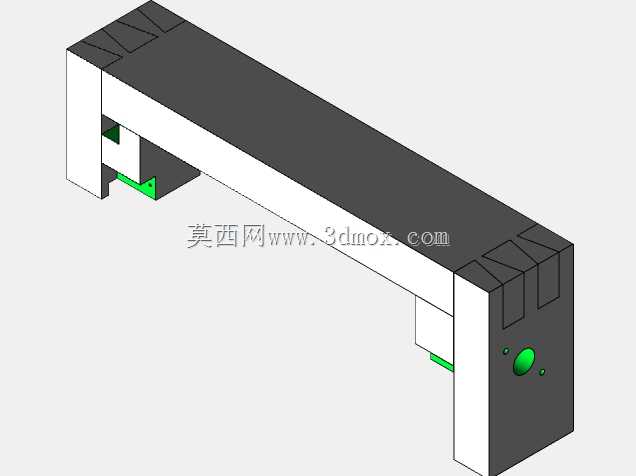

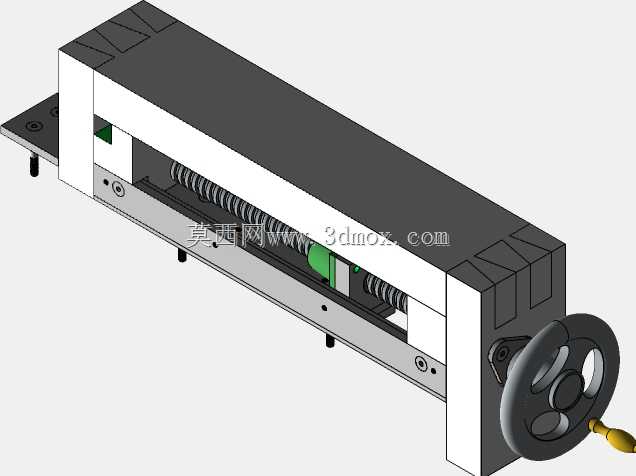

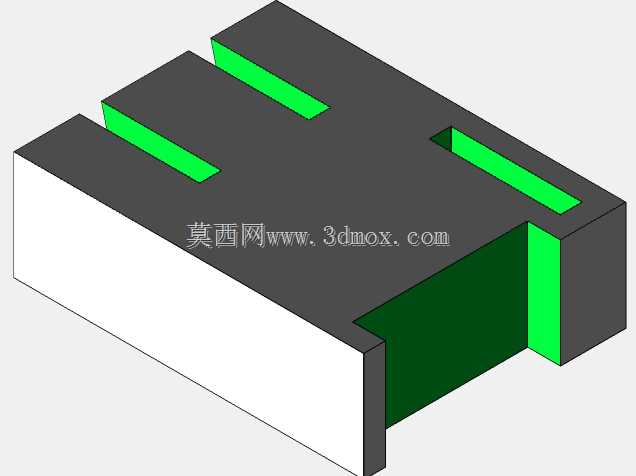

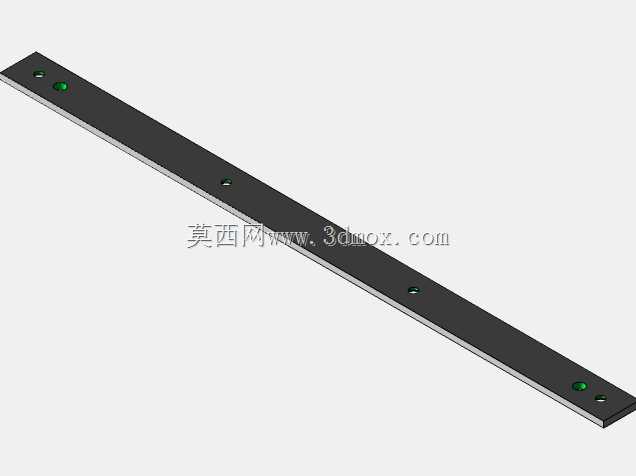

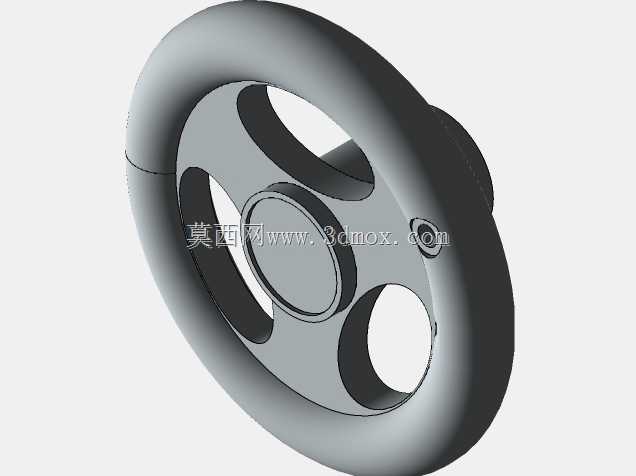

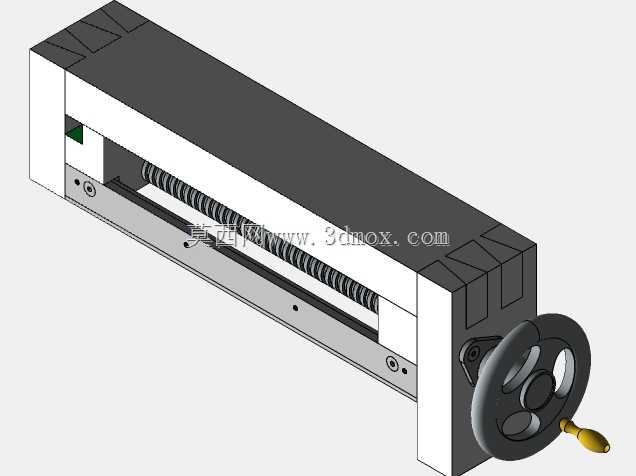

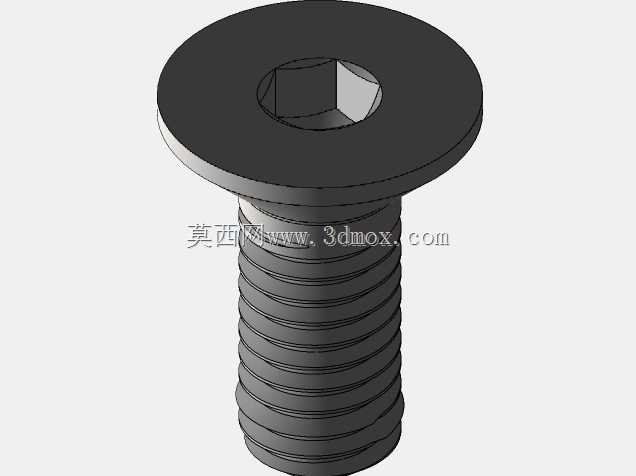

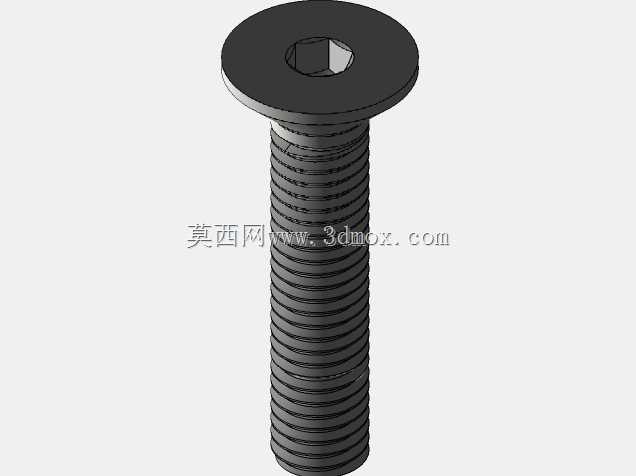

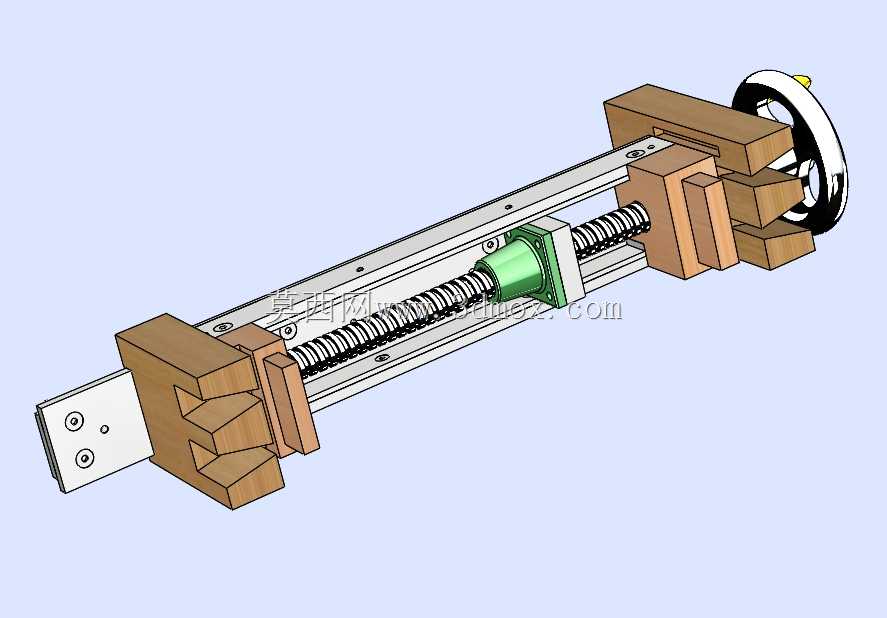

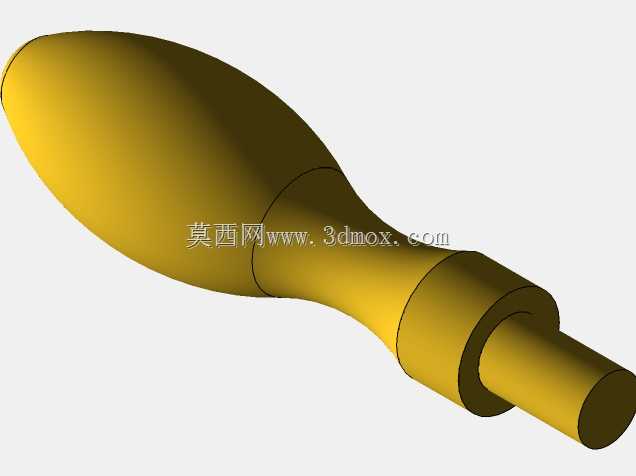

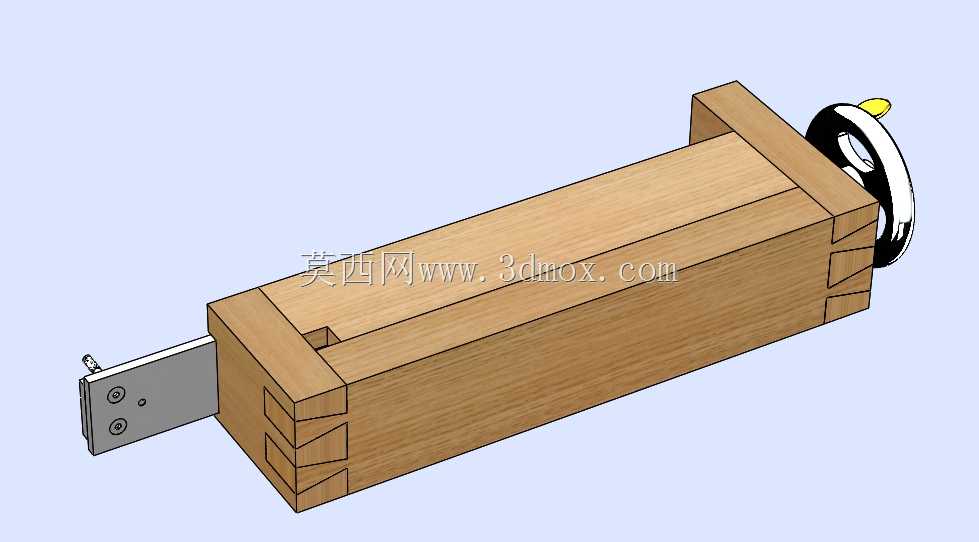

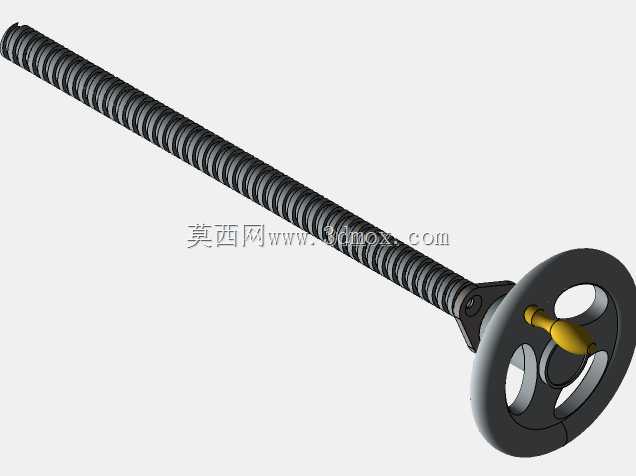

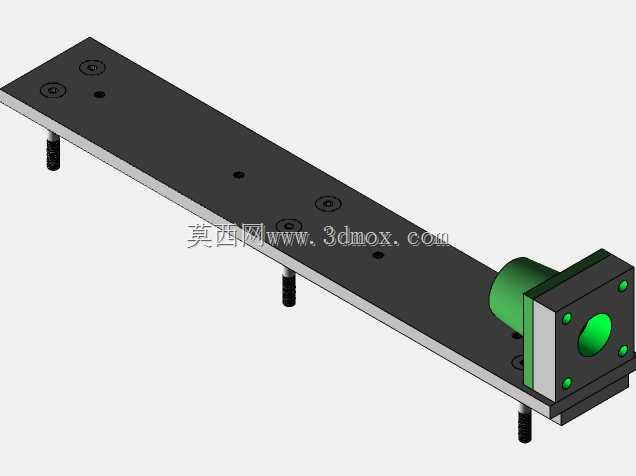

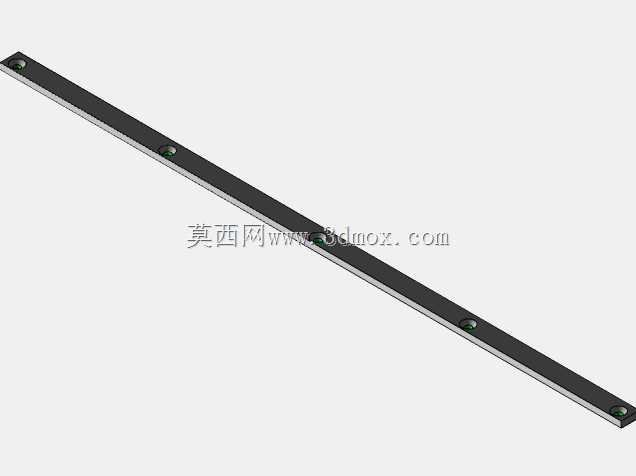

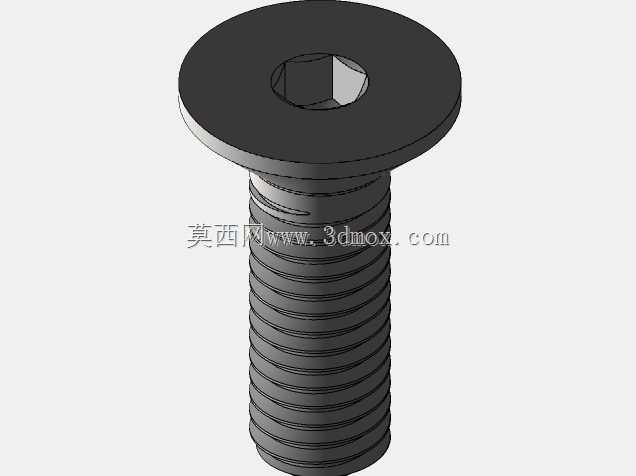

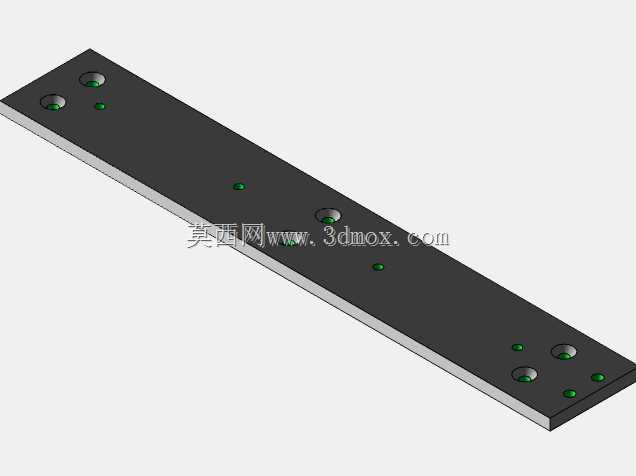

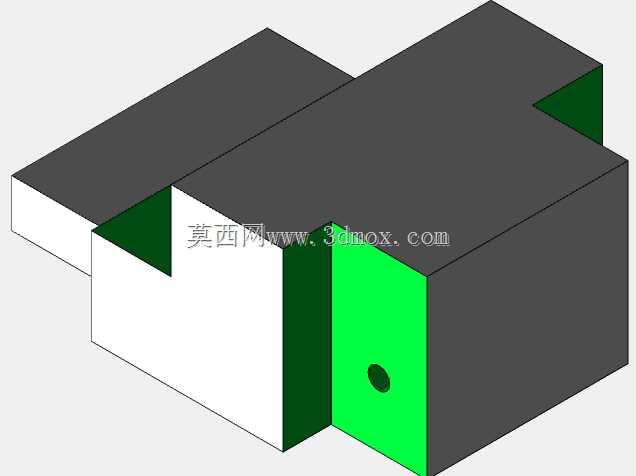

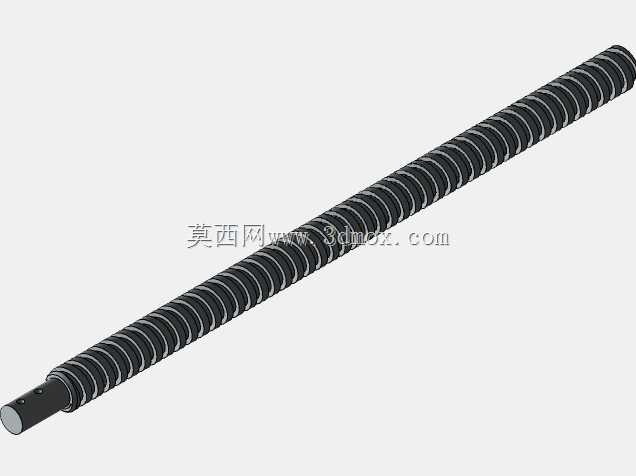

这款木工夹持设备主要面向木工作业场景设计，适配常规木工操作台安装使用，核心作用是在木料锯切、刨削、榫卯加工、打磨等工序中提供稳定的工件夹持力，避免加工过程中木料移位导致的加工精度偏差或安全隐患。从结构设计逻辑来看，整体采用卧式螺杆进给布局，核心传动部件为梯形丝杠，配合直线导轨承担活动钳身的导向与进给功能，相比传统纯木质台钳，金属导轨与丝杠的组合大幅降低了进给过程中的卡滞概率，同时提升了长期反复使用下的结构耐用性，钳口部分采用多台阶式木质钳口块设计，不同高度的台阶面可以适配不同厚度、不同外形的木料夹持需求，无论是方正的方料、板材，还是带有斜面的异形木料，都能通过调整木料贴合的钳口台阶位置获得足够的夹持接触面积，避免夹伤木料表面同时保证夹持可靠性。手轮部分设置在设备尾端，操作时操作人员站在操作台侧方即可转动手轮完成钳口开合调整，手轮边缘的防滑结构可以保证带木工手套操作时也不会打滑，丝杠末端设置有限位结构，避免活动钳身超程脱出导轨。安装边界方面，设备底座预留了标准的操作台安装孔位，可以直接通过螺栓固定在常规厚度的木工工作台台面上，整体安装宽度适配大多数家用及小型木工坊的操作台尺寸，不需要额外对工作台进行大规模改造即可完成装配。在实际使用场景中，这类虎钳相比金属机用虎钳，木质钳口不会在软质木料表面留下压痕，同时足够的夹持行程可以满足大多数常规民用木工加工的木料尺寸需求，丝杠传动的自锁特性可以保证夹持后不会因为加工过程中的振动导致钳口松脱，活动钳身与导轨之间的配合间隙经过设计优化，既保证进给顺畅，又不会出现钳身上下翘曲的问题，夹持状态下活动钳身与固定钳身的平行度可以满足木工加工的精度要求，不需要额外进行校准即可投入使用。
