蚱蜢式往复传动引擎结构三维设计

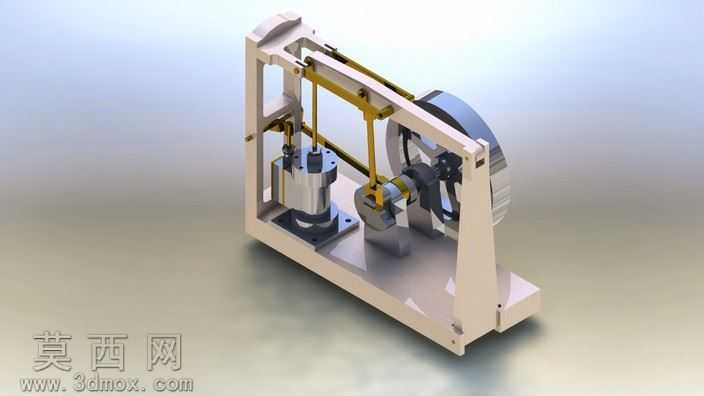

本作品为蚱蜢引擎的三维数字化设计成果，建模阶段依托三维参数化设计软件完成全零件的独立构建与整体装配，严格遵循机械设计的公差配合规范，对每一个结构部件的尺寸进行精准约束，确保各运动构件之间无干涉、运动路径符合设计预期。渲染环节采用写实级材质赋予方案，针对引擎的立式框架结构件赋予哑光浅米色金属漆面材质，还原机架表面的细腻喷砂质感；对传动连杆、曲柄构件赋予亮黄色金属涂装材质，清晰区分运动构件与固定支撑结构，便于直观识别动力传递路径；对气缸组件赋予银灰色金属材质，搭配表面细微的切削纹理贴图，还原金属加工后的真实质感；对端部飞轮构件做了分色处理，轮辐部分采用深灰色哑光材质、轮缘部分采用亮银色金属材质，强化飞轮的厚重质感与转动视觉效果。整体场景采用柔和的三点布光方案，主光源从模型侧上方投射，形成自然的明暗过渡，辅助光源补全暗部细节避免结构死黑，环境光采用低饱和度冷色调，突出金属构件的材质层次，最终渲染图清晰展现引擎的整体布局与细节特征。结构设计上，该蚱蜢引擎采用立式门型机架作为整体支撑，底部设置一体化安装底座，预留安装定位孔位便于实际装配固定；动力传递路径清晰，飞轮带动同轴曲柄转动，通过铰接的黄色连杆将旋转运动转化为竖向活塞杆的往复直线运动，同时搭配多组平行连杆机构保证运动过程的稳定性，气缸组件竖向固定在机架内侧，与活塞杆精准同轴，整套机构运动逻辑清晰，完整复现了蚱蜢引擎的特殊运动形态。设计过程中优先考量机构的运动合理性，对各铰接点的转动间隙做了合理预留，对连杆的长度比例进行反复校核，确保曲柄整周转动时活塞杆的往复行程符合设计要求，同时兼顾整体结构的紧凑性，在保证机构运行顺畅的前提下尽可能缩小整体体积，机架的横梁与立柱采用等强度设计，在保证支撑刚度的同时减少不必要的材料冗余，整体模型装配关系完整，可直接用于运动仿真演示、机械原理教学展示或相关动力机构的参考设计。
