2011赛事参赛拉绳移动机器人结构设计

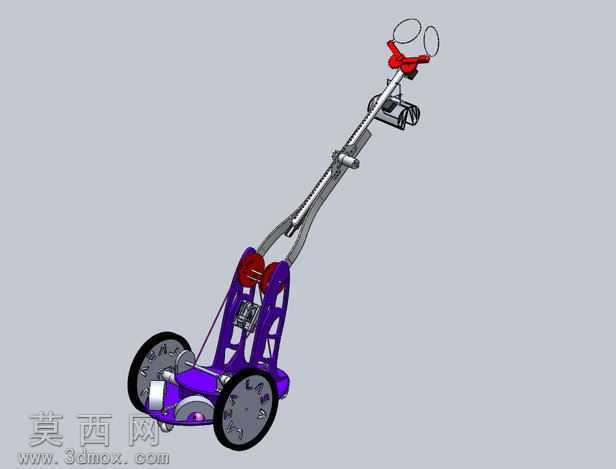

本作品为面向2011年机器人赛事设计的拉绳式移动机器人三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差规范，所有零部件均保留完整的建模特征树与参数关联，可直接用于后续的结构优化、运动仿真与工程图导出。模型整体采用轮式移动底盘搭配长操作臂的布局形式，底盘部分采用双轮差速驱动结构，两个大直径行走轮布置于机身两侧，轮体采用橡胶包覆材质模拟真实抓地效果，轮毂部分做了轻量化镂空设计，既保证轮体结构强度，又有效降低整机自重；底盘机身采用一体化框架式结构，主体材质设定为高强度工程塑料，框架内部预留了驱动电机、控制电路板、电源模块的安装位，各安装位均设计有对应的定位螺柱与走线槽，充分考虑实际装配的工艺合理性。机身中部设置有双组导向滑轮结构，用于拉绳的导向与张紧，滑轮采用带轴承的转动结构设计，可有效降低拉绳传动过程中的摩擦阻力，保证拉绳动作的顺畅性。上部延伸的长操作臂采用分段式铰接结构，臂身采用铝合金材质设定，兼顾结构强度与轻量化需求，臂段之间通过铰接轴连接，可实现一定角度的俯仰调节，操作臂末端设置有拉绳握持与牵引机构，包含环形握把、红色牵引固定座与末端执行组件，可完成拉绳的抓取、牵引与释放动作，末端组件的各运动副均做了自由度约束设置，可直接导入运动仿真模块模拟拉绳作业的完整动作流程。渲染阶段采用分层材质赋予方案，底盘框架赋予紫色哑光工程塑料材质，操作臂赋予银灰色磨砂铝合金材质，行走轮赋予黑色橡胶与深灰色工程塑料组合材质，末端固定座赋予亮红色警示塑料材质，滑轮、铰接轴等传动部件赋予金属镀铬材质，通过环境光遮蔽、漫反射与高光参数的精细调节，还原各部件真实的材质质感；场景搭建采用浅灰色纯色背景，搭配柔和的三点布光方案，清晰展现机器人整体的结构轮廓与各部件的装配关系，避免多余场景元素干扰结构展示。设计思路围绕赛事拉绳作业的核心需求展开，通过轮式底盘保证场地移动的灵活性，长操作臂拓展作业范围，中部滑轮组优化拉绳传力路径，整体结构紧凑、传动路径清晰，在满足赛事功能需求的前提下，尽可能简化结构复杂度，降低加工与装配难度，同时兼顾整机的重心分布，将较重的电源与驱动模块布置于底盘下部，提升机器人移动与作业过程中的稳定性，避免作业时发生倾翻。
