小型塑胶件注塑成型模具结构

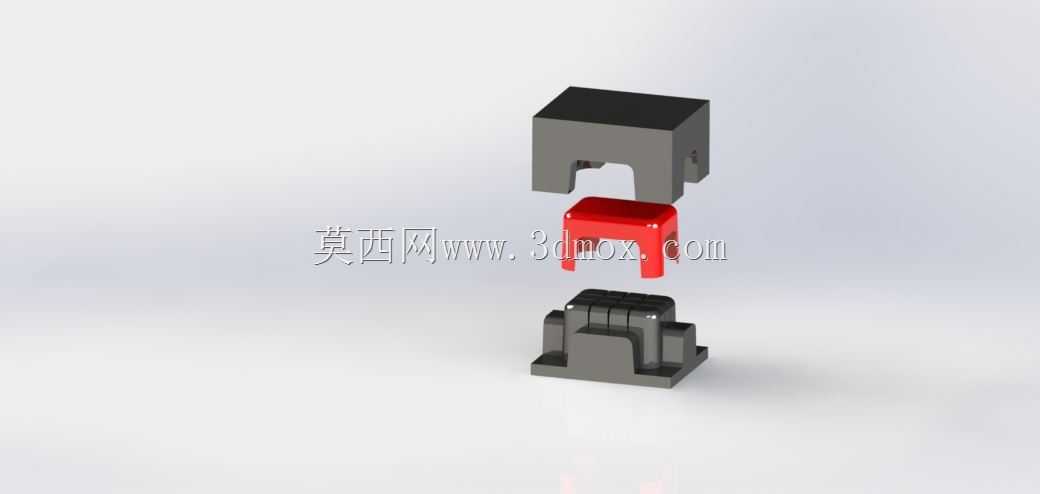

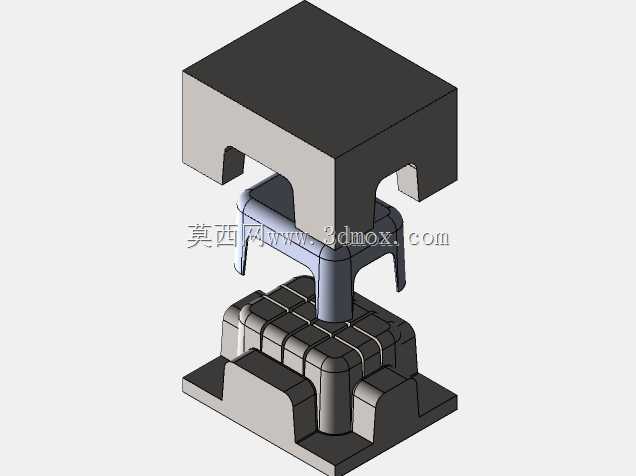

这套模具结构针对小型带卡扣塑胶连接件的批量注塑生产设计，日常多应用在消费电子小配件、低压电器内部插接件的成型工序中，适配卧式注塑机的标准模架安装接口，无需额外定制非标模架即可完成上机装夹。从结构拆分来看，整套模具采用单分型面两板模结构，动定模合模后形成的封闭型腔完全匹配目标塑胶件的外部轮廓与内部卡扣结构，定模侧的型腔部分直接成型塑件的外表面，做了均匀的抛光处理以保证塑件外观面无明显合模痕迹，动模侧的型芯部分集成了卡扣成型的镶件结构，避免整体加工时细小特征出现加工死角，也方便后续量产过程中磨损镶件的快速更换，减少停机维修的时间成本。设计过程中优先考虑了塑件的脱模顺畅性，型芯的脱模斜度控制在1.5度，既不会因为斜度过大导致塑件尺寸超差，也能避免脱模时出现塑件粘定模或者卡扣拉白的问题，浇注系统采用侧浇口进料，浇口位置选在塑件非外观面的侧边，开模后浇口残留可以通过简单的人工修剪去除，不会影响塑件的装配精度。冷却水道的排布沿着型腔与型芯的轮廓均匀布置，水道距离型腔壁的距离保持在12-15mm之间，保证成型过程中模温均匀，避免塑件出现冷却不均导致的翘曲变形，整套模具的闭合高度、安装孔位都适配常用的120吨级卧式注塑机参数，导柱导套采用标准模架的配套组件，合模时的定位精度可以控制在0.02mm以内，避免合模错位导致的塑件飞边问题。模具的顶出结构采用顶杆顶出，顶杆的排布位置避开了塑件的薄弱结构与外观面，顶出力均匀分布在塑件的加强筋与边缘位置，开模顶出时不会出现塑件顶穿、顶白的缺陷，排气槽开设在型腔的末端合模面上，深度控制在0.02mm，既能顺利排出型腔内的空气避免塑件出现烧焦、缺胶的问题，也不会因为槽深过大导致飞边溢出。这套结构在设计时也兼顾了加工便利性，所有需要CNC加工的特征都预留了合理的刀具避让空间，细小的卡扣镶件采用慢走丝线切割加工，保证尺寸精度与表面粗糙度，不需要后续过多的手工抛光即可满足成型要求，量产过程中成型周期可以控制在25秒以内，适配PP、ABS等常用热塑性塑胶的成型工艺参数，不需要额外调整注塑机的射胶压力、保压时间等参数即可稳定生产。
