无钥匙面板回转锁具结构设计

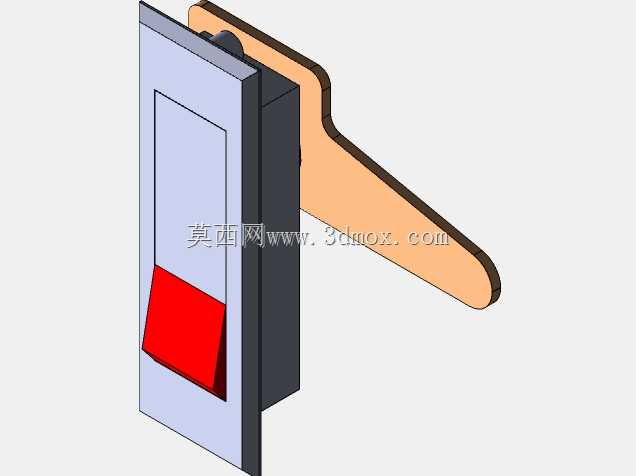

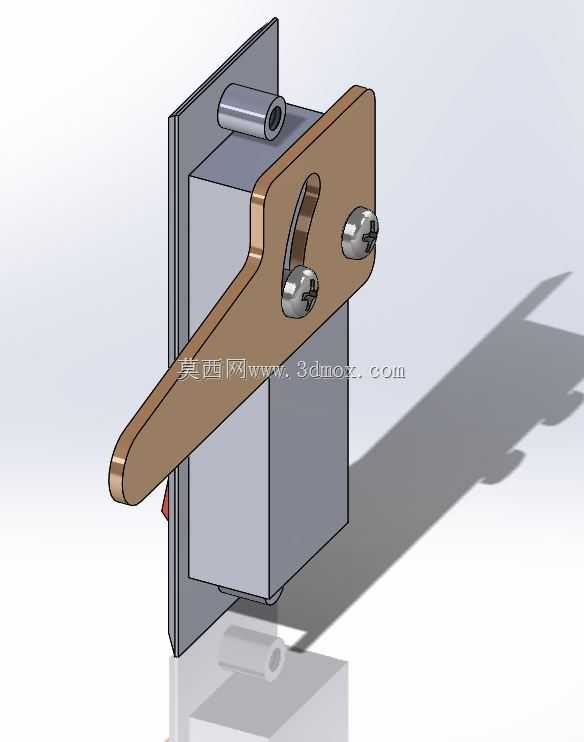

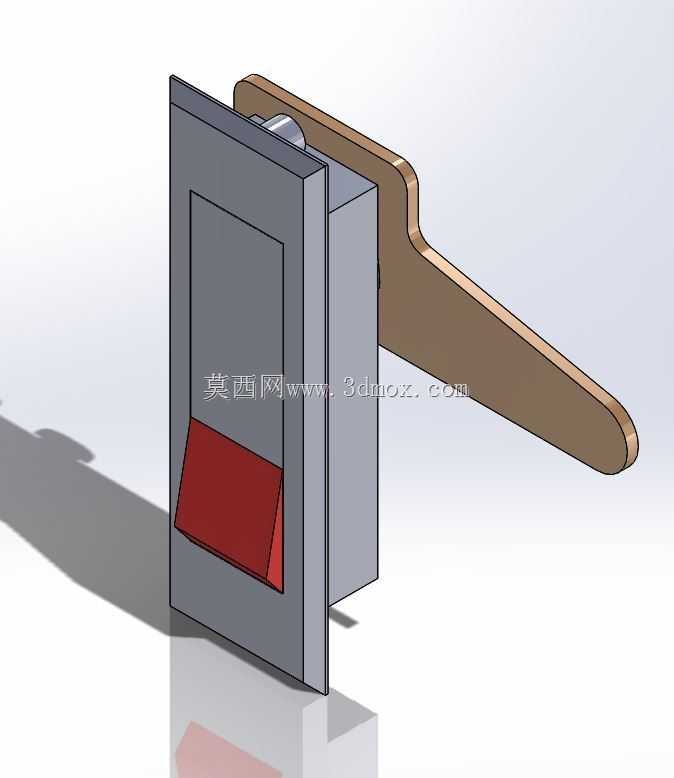

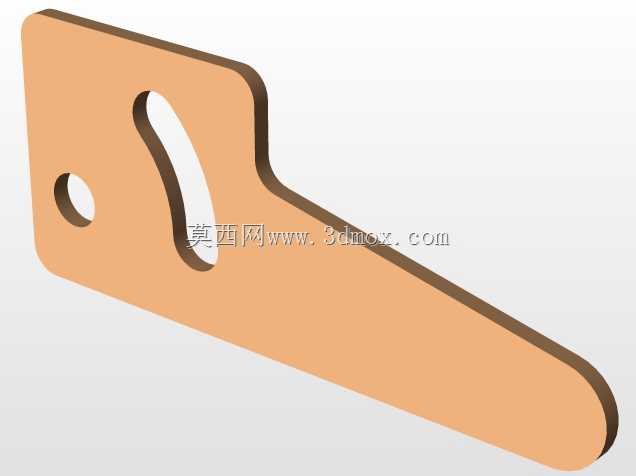

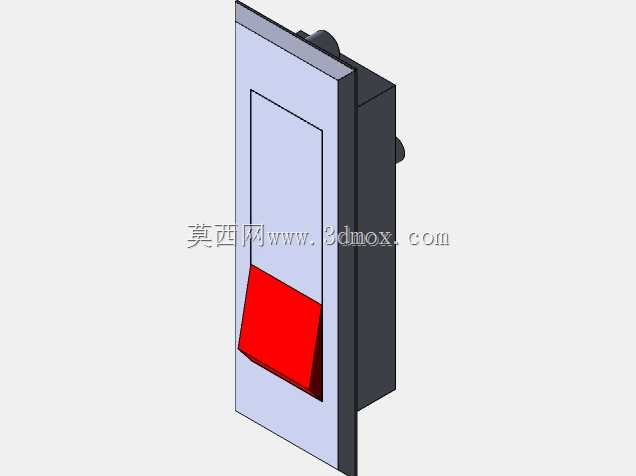

这款无钥匙面板回转锁，主要应用在工业机柜、设备检修门、低压配电柜体、小型设备舱门这类需要频繁启闭、对锁具操作便捷性有要求的场景，日常运维时无需携带钥匙，直接通过面板上的操作端就能完成解锁与锁止动作，能大幅降低运维人员的钥匙管理成本，也避免了钥匙遗失带来的锁具更换麻烦。从功能特性来看，它采用回转式锁舌结构，锁舌为长条形摆臂结构，锁止时摆臂回转至门体内侧与门框贴合压紧，解锁时操作面板上的红色操作端，带动内部转轴转动，让锁舌摆臂回转脱离门框压紧区域，即可直接开启柜门，整个操作行程短，单手就能完成启闭动作，操作反馈清晰，没有多余的空行程。设计思路上，整体采用嵌入式面板安装结构，锁体主体嵌入门板预留的安装槽内，外露的面板部分与门板外表面齐平，不会突出门板表面形成磕碰隐患，也能避免外部杂物直接冲击锁体操作端，提升锁具的抗磕碰能力；操作端选用醒目的红色标识，和灰色的面板主体形成明显的视觉区分，操作人员在光线不佳的设备间也能快速定位锁具操作位置，减少找锁的时间成本。安装边界方面，需要在门板上开出对应尺寸的矩形安装孔，锁体嵌入后通过侧边的固定结构与门板卡紧固定，不需要额外在门板上打过多的安装孔，对门板的结构强度破坏较小；锁舌的回转半径经过合理设计，在保证足够压紧力的前提下，不会占用柜体内部过多的安装空间，适配门板厚度覆盖常规工业柜体的常用板材厚度范围，安装时不需要额外调整锁舌长度，直接固定就能满足锁止间隙要求。锁体的面板部分做了平整化处理，没有多余的凸起结构，日常清洁柜体表面时不会积灰，也不会勾挂运维人员的工作服或者工具挂带；内部的转轴与锁舌连接结构做了限位设计，回转到锁止和解锁的极限位置时都有硬限位，不会出现过转导致内部结构脱位的问题，长期反复启闭也能保持结构稳定性，适合在车间、设备机房这类需要频繁开关柜门的场景下长期使用，锁止后能保证柜门与柜体之间的贴合度，避免柜门因为设备运行振动出现自行松脱开启的情况，对柜体内的元器件、设备部件起到可靠的防护作用。
