家具用嵌入式转舌抽屉锁结构设计

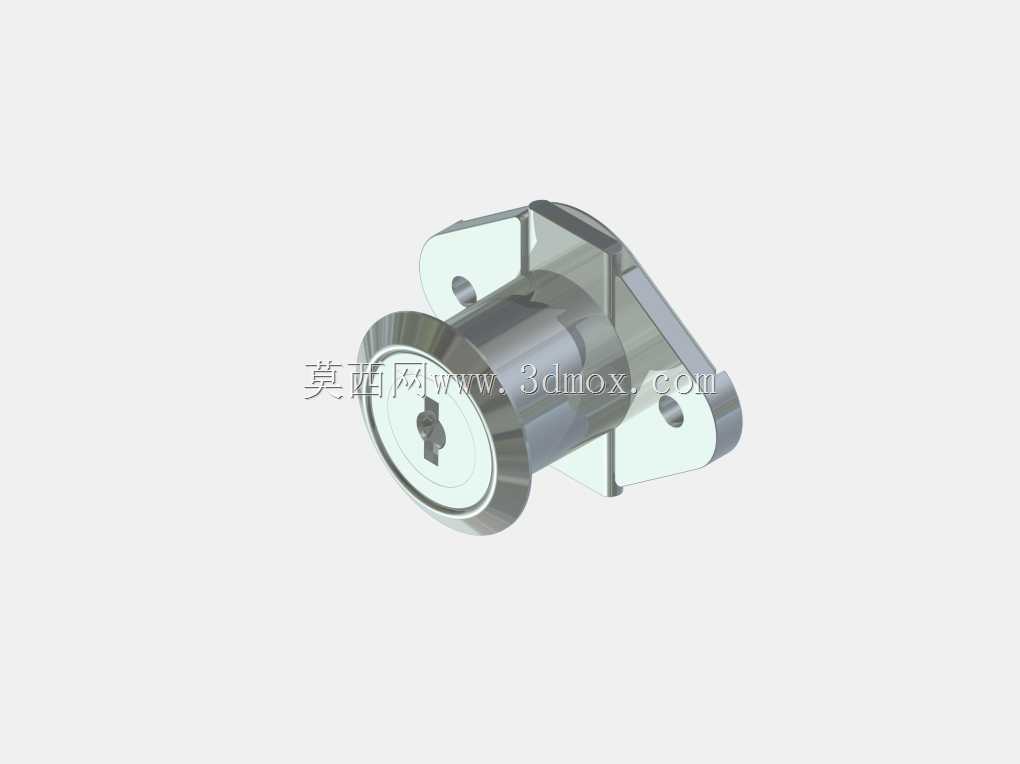

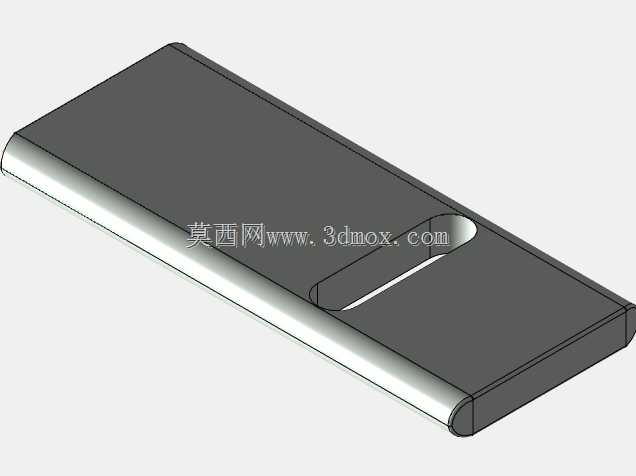

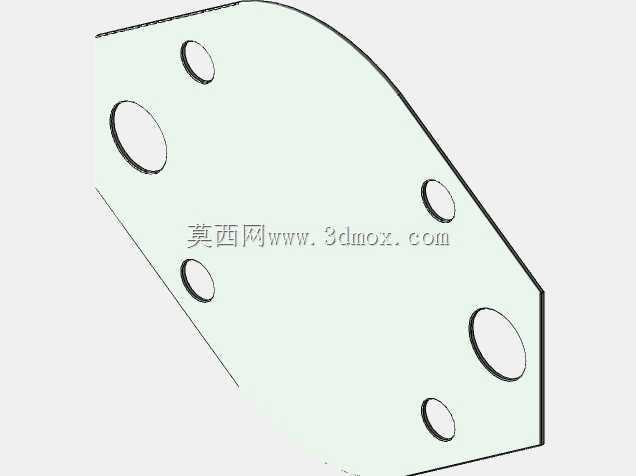

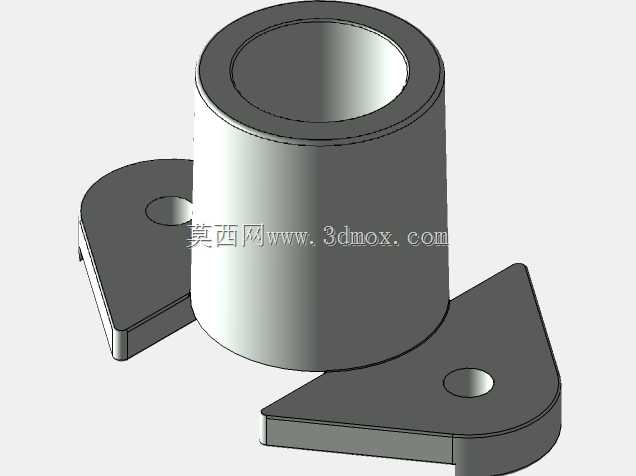

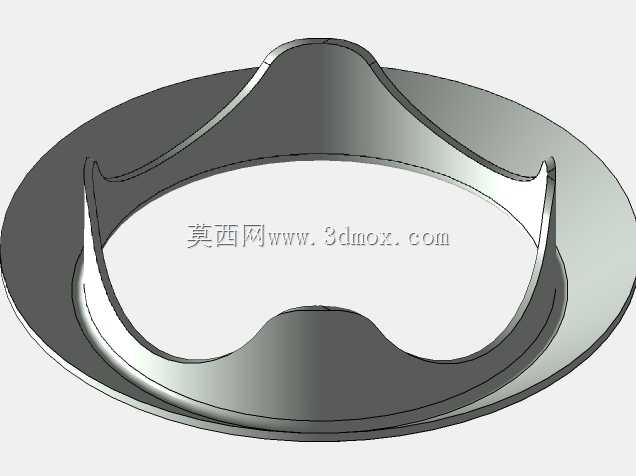

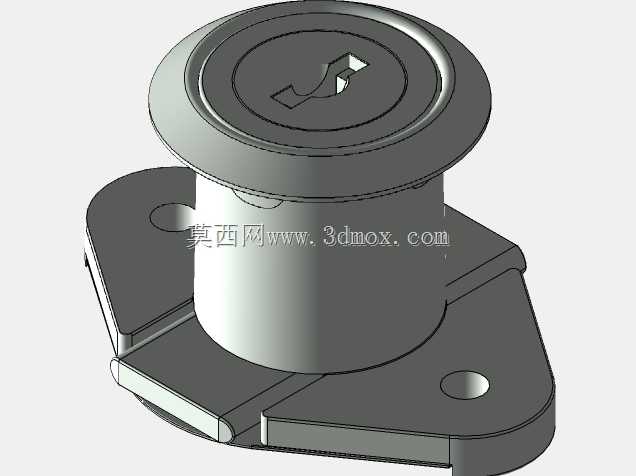

日常办公文件柜、家用木质抽屉、钢制储物柜的闭锁防护场景中，这类小型转舌结构锁具是应用最广泛的锁止部件，区别于大型门锁的复杂结构，它的核心设计目标是在极小的安装空间内实现可靠的单向锁止，同时兼顾安装便捷性与操作手感。从结构设计逻辑来看，该锁采用同轴转舌驱动结构，锁芯与锁体外壳采用间隙配合设计，钥匙插入后带动锁芯尾部的拨片转动，拨片联动锁舌完成90度范围内的回转动作，实现开启与锁闭状态的切换，锁芯内部的弹子排布做了错位设计，能在不增加锁体整体直径的前提下提升防技术开启的基础性能，适配普通民用家具的防护等级需求。安装边界方面，锁体主体为圆柱形结构，前端带限位法兰盘，适配常规16-22mm厚度的抽屉面板，安装时仅需在面板上开出对应直径的圆形安装孔，将锁体从面板外侧穿入后，通过后部的两个对称安装耳用螺丝固定在面板内侧，不需要额外做沉台或者复杂的避让结构，安装容错率较高，即使是手工开孔的场景也能顺利完成装配。锁舌部分做了圆弧过渡处理，锁闭状态下伸出长度控制在合理范围，既保证足够的锁止搭接量，避免抽屉受外力拉扯时锁舌滑脱，又不会因为伸出过长在开启状态下剐蹭抽屉内部的储物空间，日常使用时不会因为锁舌突出勾住存放的文件或者小物件。从实际使用的适配性来看，该锁的锁芯转动阻尼经过调校，钥匙插入后转动手感顺滑，没有明显的卡滞感，锁体外壳采用锌合金压铸成型，表面做了镀铬抛光处理，既具备基础的防锈能力，适配办公、家居场景的外观需求，又能保证结构强度，日常使用中反复插拔钥匙、转动锁芯也不会出现外壳变形或者镀层脱落的问题。在配套选型时，这类锁可以根据抽屉侧板与锁体的安装距离选配不同长度的锁舌，适配不同进深的抽屉结构，不需要修改锁体主体的安装尺寸，通用性较强，不管是木质家具生产厂的批量装配，还是旧家具锁具损坏后的替换维修，都能快速完成适配安装，不需要对原有柜体结构做额外改动。
