钢木结合中心柱螺旋梯结构设计

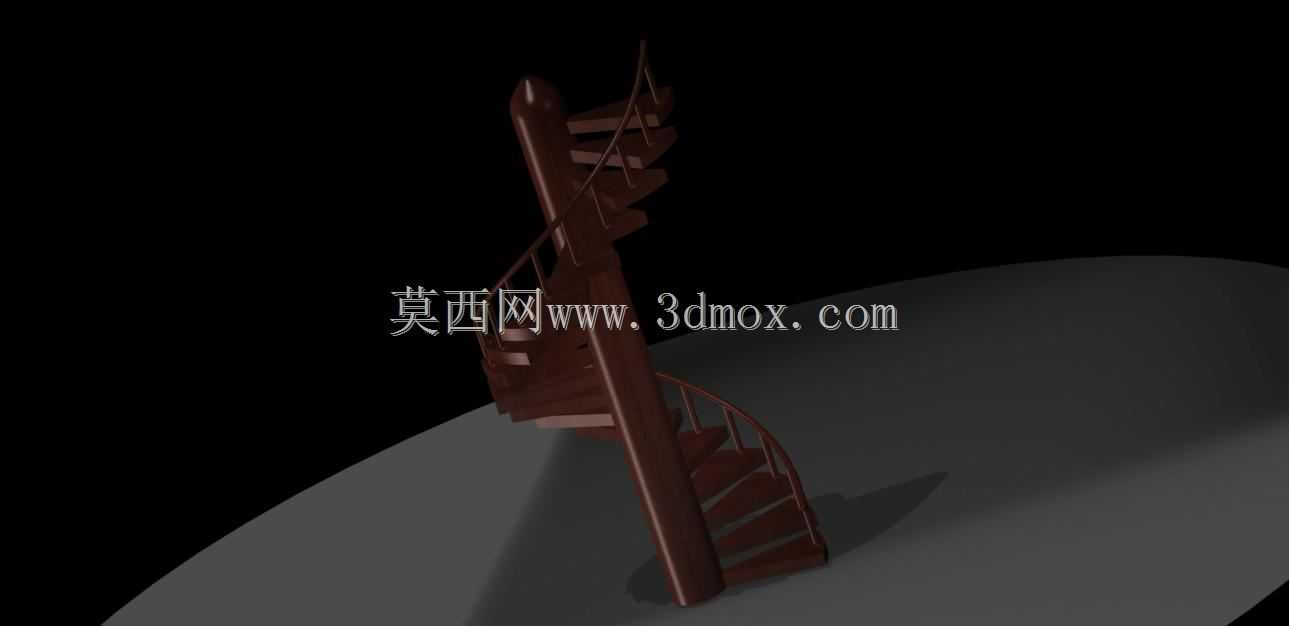

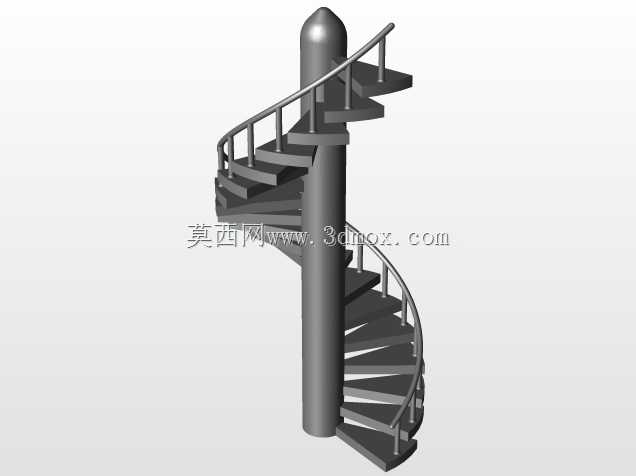

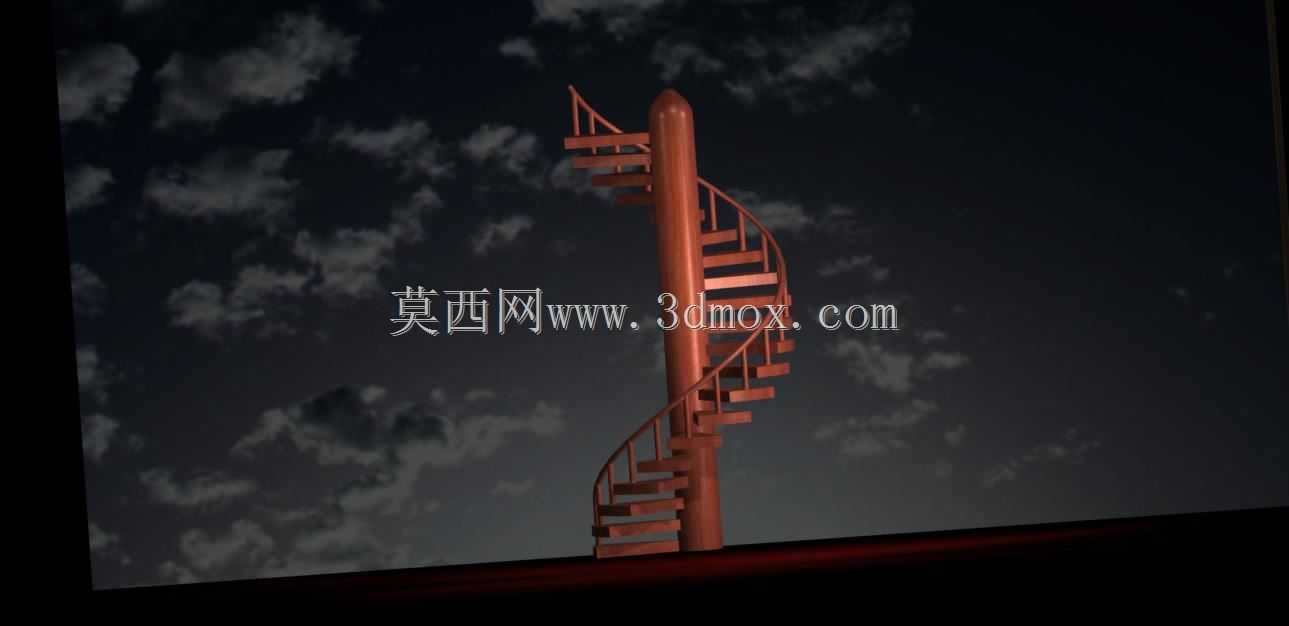

这款中心柱式螺旋梯的三维结构，在小空间竖向交通场景中适配性极强，常见于loft夹层、小型商业空间、户外景观平台的竖向连通设计，相比直跑梯、双跑梯，它对平面占地的压缩能力极强，所有踏步围绕中心立柱排布，安装时仅需固定中心柱上下端与周边结构的连接点，不需要额外设置大面积的梯段承重墙体，对原有建筑结构的荷载要求更低。从结构设计逻辑来看，中心立柱是整个梯段的核心承重构件，采用钢制圆柱结构，承担所有踏步传递的竖向荷载与侧向扭力，踏步采用木质板材，每块踏步的内侧通过连接件与中心柱锁固，外侧通过弧形钢制护栏串联，既保证踏步的踩踏稳定性，也通过护栏形成连续的侧向防护，避免人员通行时的侧翻风险。设计时首先要确认安装边界的平面净空，这类螺旋梯的最小平面占用直径通常控制在1.2米到1.8米区间，中心柱的安装垂直度偏差需要控制在千分之二以内，避免梯段整体倾斜带来的受力不均。踏步的踏面宽度从中心柱向外逐渐增加，靠近中心柱侧的踏面宽度不小于150毫米，外侧踏面有效通行宽度不小于220毫米，踏步高度统一控制在180毫米到200毫米之间，保证通行时的步幅舒适度，不会出现高低步带来的绊倒风险。护栏的高度从踏步前缘算起不低于900毫米，扶手沿螺旋走向连续设置，与每根护栏立杆刚性连接，立杆间距不大于110毫米，防止儿童从间隙钻出。在实际安装场景中，中心柱下端通常与地面预埋钢板焊接固定，上端与上层楼板的预留承重梁连接，所有钢构件表面做防锈涂装处理，木质踏步做防滑耐磨面层处理，适配室内干燥环境或者半户外遮阳场景的使用需求。建模过程中需要重点校验踏步与中心柱的连接孔位匹配度，每块踏步的旋转角度保持一致，沿中心柱轴向均匀排布，避免出现相邻踏步间隙不均、踏面倾斜的问题，同时要预留护栏与踏步外侧的安装孔位，保证现场安装时不需要二次打孔破坏构件结构。这类螺旋梯相比传统混凝土楼梯，自重更轻，安装周期更短，同时钢木结合的材质搭配既保证结构强度，也能通过木质踏步的质感适配不同的装修风格，在民用小型空间、景观构筑物的竖向交通设计中应用十分广泛。
