小型观察类ROV收放与故障回收装置

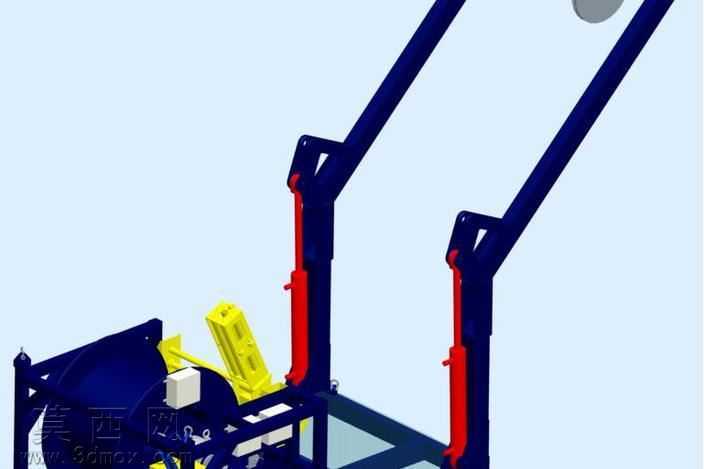

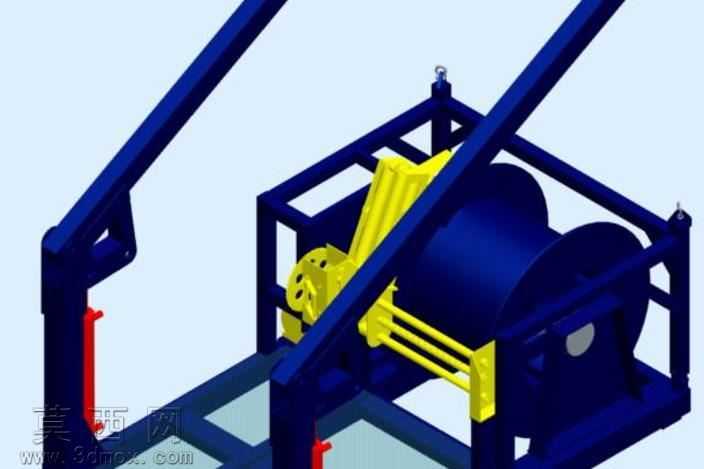

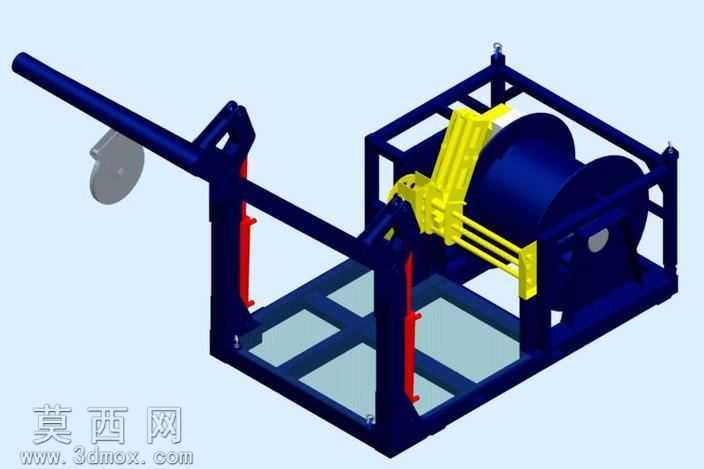

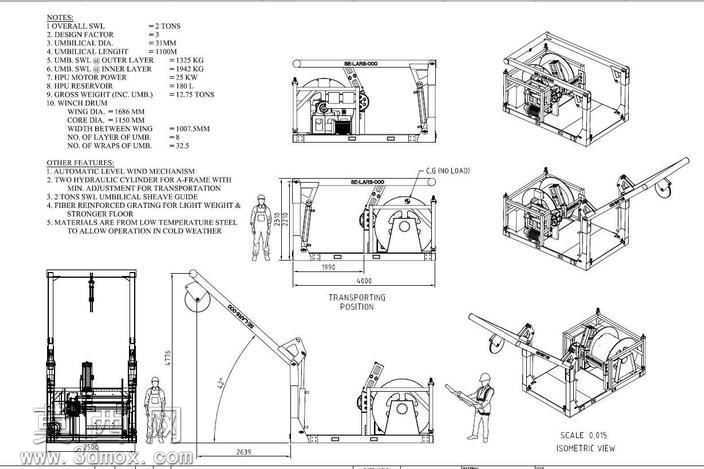

本模型为小型工作观察类ROV配套的启动与故障回收系统，整体采用三维参数化建模方式完成，建模过程中严格遵循水下作业辅助设备的结构设计逻辑，对各功能模块的装配关系、运动干涉情况做了完整校验。模型主体框架采用方管型材拼接的笼式结构设计，建模时对型材的拼接切口、焊接连接位做了细节还原，框架主体赋予深蓝色哑光金属材质，模拟海洋作业设备常用的防腐涂装效果，表面添加细微的颗粒质感还原漆面的真实触感，避免材质过于光滑失真。框架内部集成的绞车卷筒为核心收放部件，建模时还原了卷筒的容绳槽结构、侧边支撑轴承位的细节，卷筒旁的黄色导向锁紧机构采用明黄色工程塑料搭配金属嵌件的材质组合，清晰区分功能部件与主体结构，该机构可实现缆绳的导向排布与紧急锁止，在ROV出现故障时可快速锁止缆绳避免设备遗失。框架侧方延伸的长悬臂导向臂为ROV的出舱引导结构，悬臂末端设置的导向轮做了转动副的结构预留，悬臂与框架连接位置的红色液压支撑杆做了活塞杆与缸筒的分层建模，赋予红色漆面与镀铬金属杆的差异化材质，还原支撑部件的伸缩调节功能。模型底部的格栅式承载平台采用镂空方格设计，建模时还原了格栅的加强筋结构，既保证整体结构强度，又可降低装置整体重量，减少搭载平台的负载。渲染阶段采用浅天蓝色纯色背景模拟水面作业环境，打光采用柔和的漫反射主光搭配侧方轮廓光，清晰突出装置各部件的结构层次，对金属部件的边缘做了轻微的反光处理，对塑料部件做了低反光的哑光处理，不同材质的质感区分明确。整体设计围绕小型观察ROV的布放、回收、故障应急锁止三大核心功能展开，各部件的布局充分考虑水下作业的操作便捷性与结构可靠性，框架的边角位置预留了吊装连接位，可适配不同搭载平台的安装固定需求，导向臂的长度与角度经过结构校核，可保证ROV布放与回收过程中缆绳不会与框架发生剐蹭磨损，绞车机构的传动连接位做了密封结构的预留设计，可适配水下作业的防水需求。
