蜗轮蜗杆花键轴轴承键槽传动组件

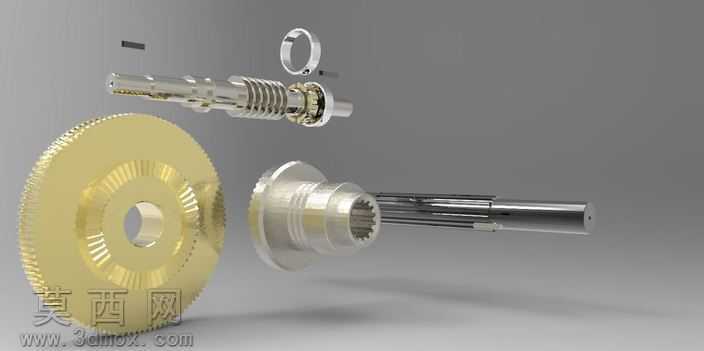

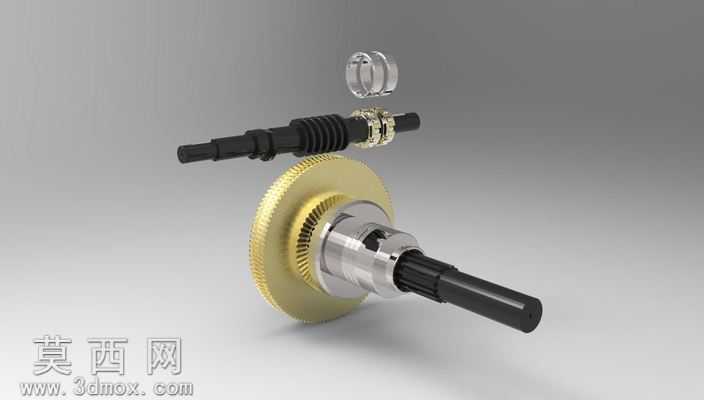

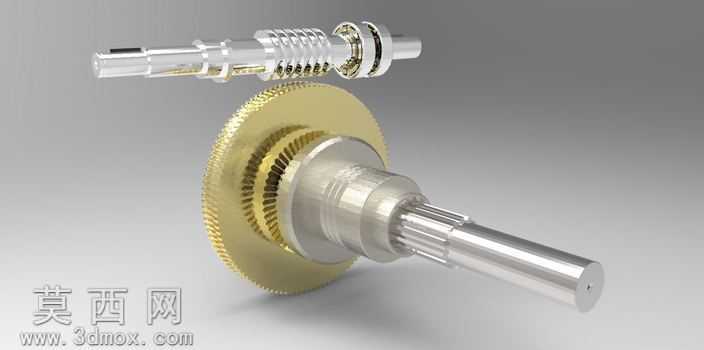

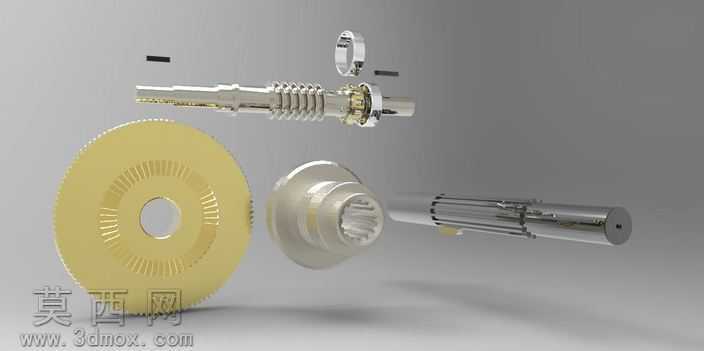

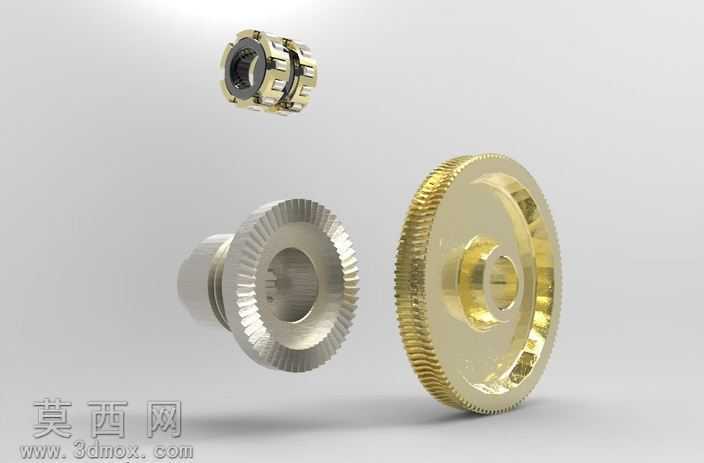

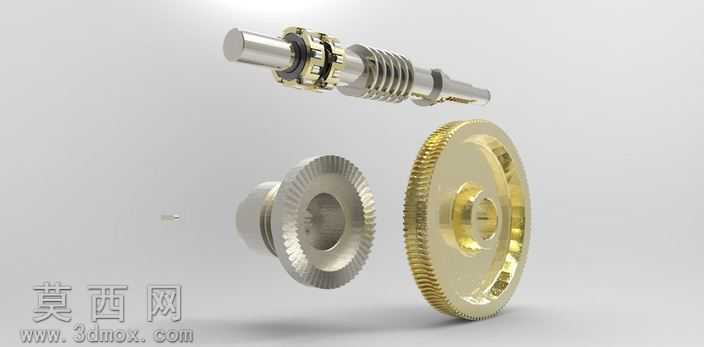

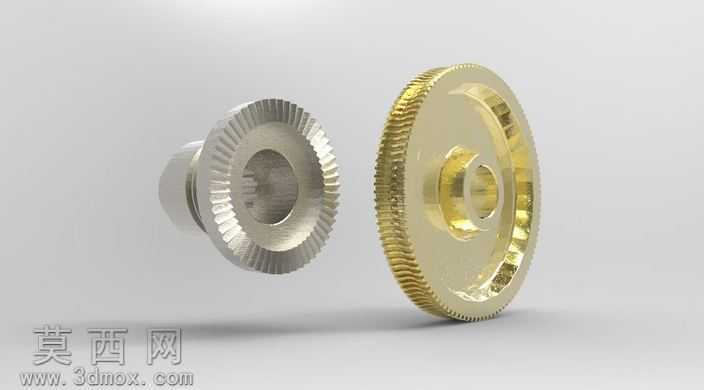

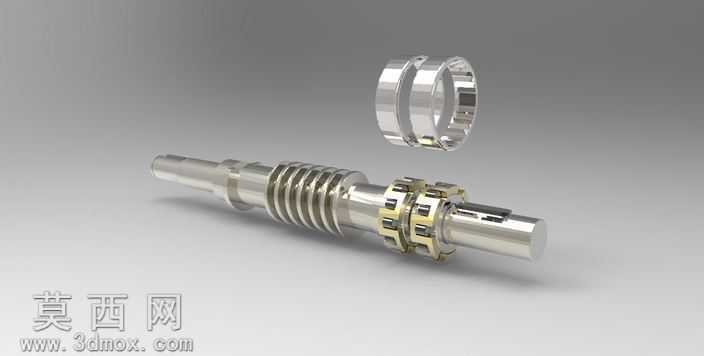

本传动组件采用三维参数化建模完成整体设计，建模过程中先对各核心零件进行独立特征构建，再按照装配约束关系完成整体组装。针对蜗轮零件，先通过旋转特征构建基体轮廓，再通过渐开线齿形方程生成齿槽截面，经阵列特征完成整圈轮齿的切削成型，同时对轮毂中心的安装孔、端面定位槽进行精准尺寸标注，保证与配套轴件的配合公差符合机械设计标准。蜗杆部分采用螺旋扫描特征构建连续啮合齿面，对轴端的花键结构采用键槽阵列方式完成多齿成型，保证花键与连接套的周向传动精度，同时对轴肩定位面、轴承安装位进行倒角与退刀槽处理，符合实际加工工艺要求。轴承零件分别构建内圈、外圈、滚动体与保持架结构，滚动体采用环形阵列均匀排布，保持架的兜孔结构通过拉伸切除完成，还原真实轴承的装配间隙与转动特性。键槽类零件通过拉伸切除特征在对应轴件、轮毂上构建精准的键槽轮廓，保证平键安装后可实现可靠的周向扭矩传递。渲染阶段采用金属材质组进行材质赋予，蜗轮采用黄铜材质模拟铜合金蜗轮的耐磨特性，调整材质粗糙度与反射参数呈现金属哑光质感，蜗杆、轴类零件采用合金钢材质，设置适当的高光反射体现机加工表面的光洁度，轴承滚动体采用高抛光轴承钢材质，增强金属亮面的视觉表现。整体装配采用爆炸视图形式呈现，清晰展示各零件的装配顺序与配合位置，各零件间的轴向定位、周向传动关系通过装配约束完全还原，设计过程中充分考虑蜗轮蜗杆的啮合中心距、传动比参数，保证组件可实现交错轴间的大传动比动力传输，花键结构可满足大扭矩工况下的连接需求，轴承位的设计可降低轴件转动过程中的摩擦损耗，键槽结构可实现零件间的可靠周向固定，整体结构紧凑，传动平稳，适用于各类需要减速传动、交错轴动力传输的机械场景。
