带拼图卡扣的斜向交叉榫接连接结构

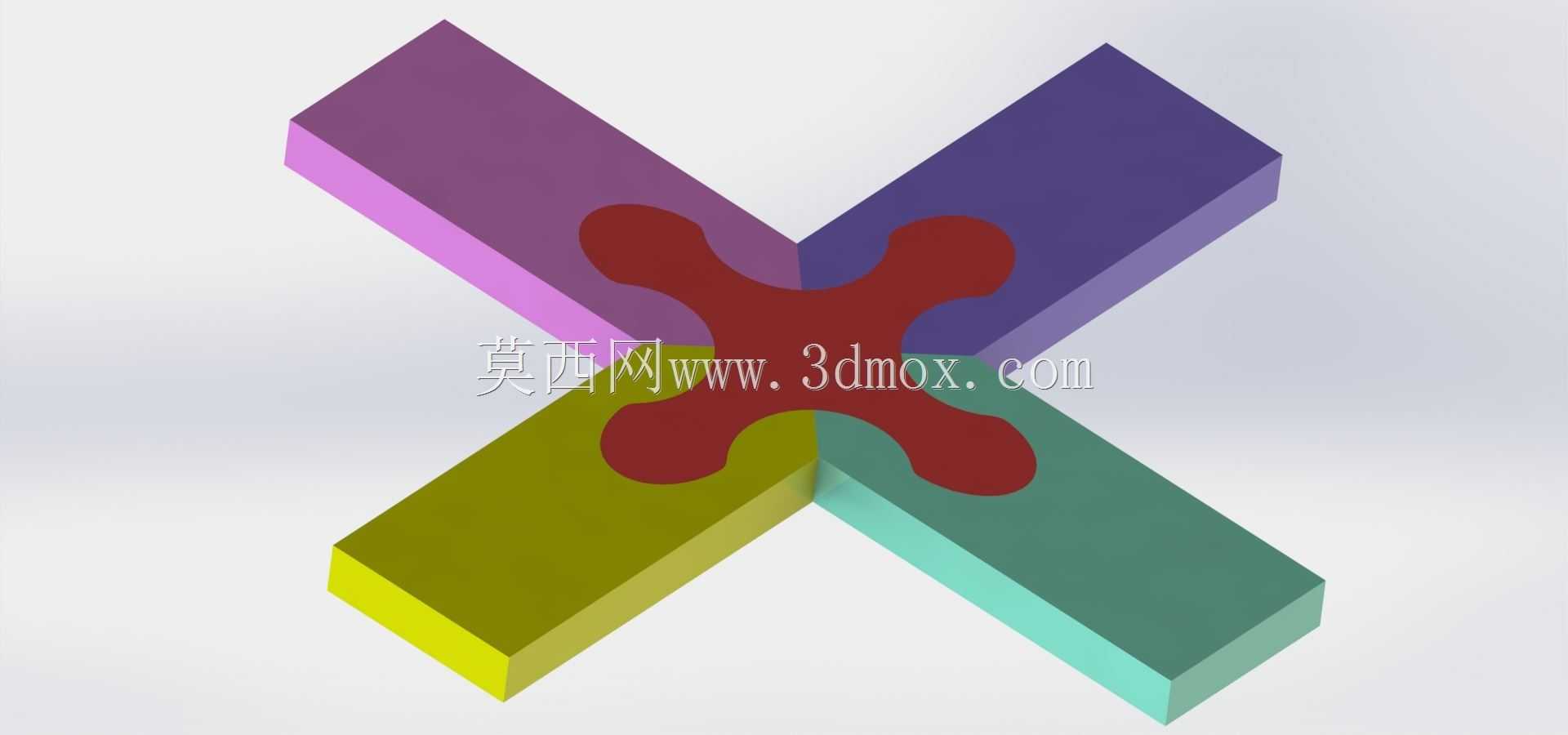

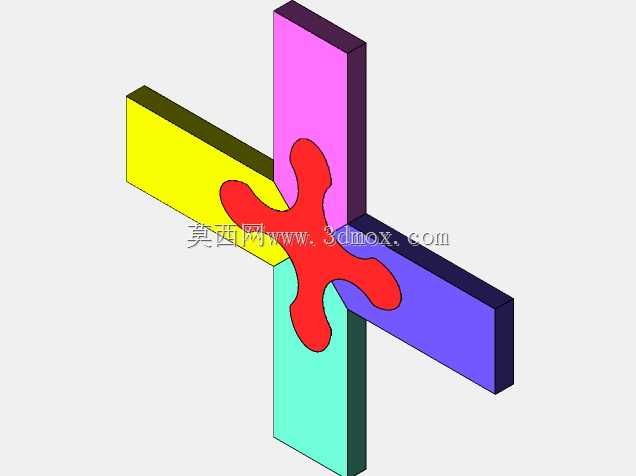

这类斜交叉带拼图卡扣的连接结构，最早在实木CNC裁切的定制家具、展架拼接场景中被广泛应用，区别于传统直榫、斜榫的单一咬合逻辑，它通过四个方向的型材端头做互补的拼图式凹凸咬合，在交叉节点处实现无额外紧固件的自锁拼接。从实际装配场景看，这类结构适配截面为正方形的长条型材，不管是实木方条、工程塑料挤出方管，还是铝合金挤压型材，只要截面尺寸统一，都能通过端头的型面加工实现快速拼接，不需要额外的角码、螺丝或者粘接剂，节点处的四个方向型材分别沿45度斜向交叉，中心的拼图式卡扣在装配时沿型材轴向推入即可完成锁合，拆卸时反向施力就能拆分，可重复拆装的特性让它非常适合临时展架、模块化置物架、可重组儿童家具这类需要频繁拆装调整的使用场景。

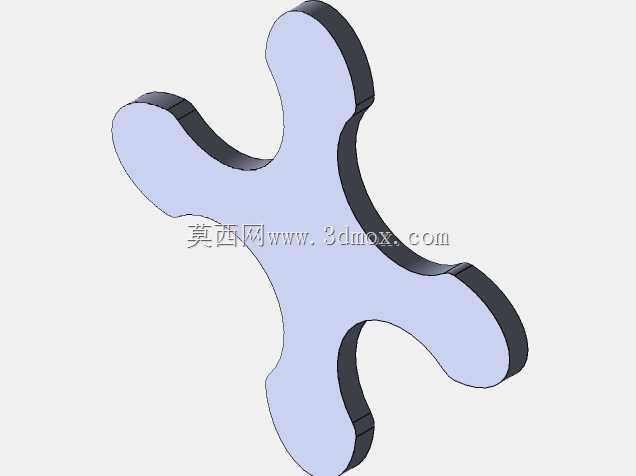

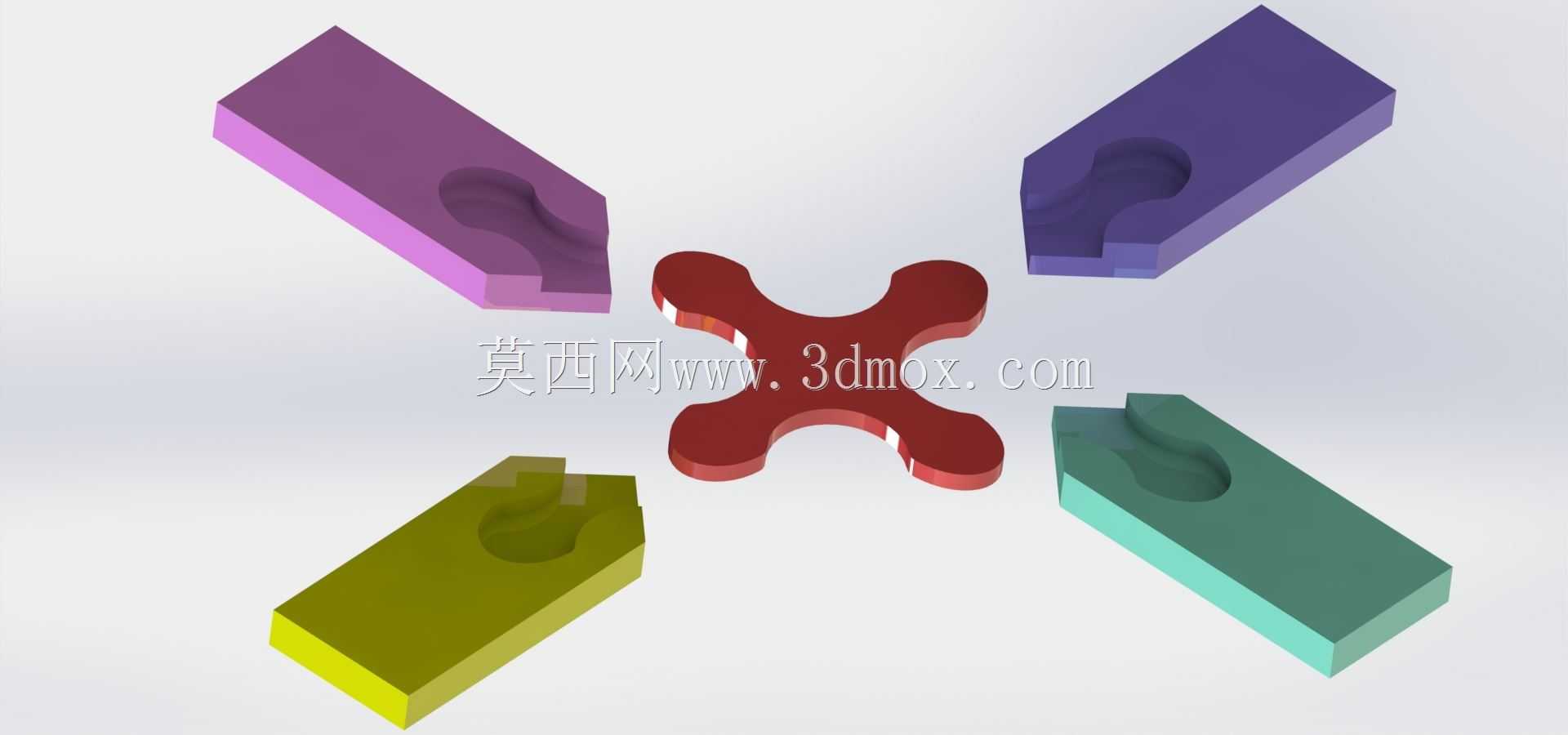

从设计逻辑上看，这类连接结构的核心是把交叉节点的受力分散到四个凹凸咬合的型面上，传统斜交叉连接如果仅靠接触面摩擦或者胶粘，在承受垂直于交叉平面的载荷时很容易出现端头错位、松脱，而拼图式的凹凸卡扣在每个型材端头都设置了两个对称的弧形凸台与对应凹槽，装配完成后凸台嵌入相邻型材的凹槽内，既限制了型材沿自身轴向的窜动，也能抵消垂直于交叉平面的扭矩，节点处的抗扭强度比普通平切斜接提升60%以上。在做三维建模时，需要严格控制四个端头型面的配合公差，凸台与凹槽的单边间隙控制在0.1-0.2mm之间，既保证装配时的推入顺畅度，又不会因为间隙过大出现拼接晃动感；型材的斜切面角度需要严格匹配45度，保证四个方向的型材处于同一平面时，中心卡扣的型面完全贴合，不会出现局部顶死或者缝隙不均的问题。

从安装边界来看，这类结构对型材的长度没有特殊限制，只要端头加工出对应咬合型面即可，交叉节点处的外轮廓尺寸与型材截面边长直接相关，以截面边长30mm的方材为例，节点中心的最大外伸尺寸不超过45mm，不会在交叉处形成过大的凸起，拼接完成后整体外观整洁，四个方向的型材外表面保持齐平，没有额外的连接件外露。在实际使用中，这类连接结构不需要在型材上打额外的安装孔，不会破坏型材的整体强度，对于表面做了涂装或者覆膜的型材来说，能最大程度保留表面完整性，避免紧固件外露影响外观。针对不同的载荷场景，还可以通过调整凸台的咬合深度来调整节点的连接强度，轻载场景下凸台咬合深度设为型材截面边长的1/3即可满足使用要求，重载场景下可以把咬合深度提升到截面边长的1/2，进一步提升节点的抗拔脱能力。需要注意的是，这类结构在加工时对端头型面的加工精度要求较高，采用CNC铣削或者激光切割时需要做好定位基准，保证四个端头的型面完全互补，否则会出现装配困难或者咬合不紧密的问题。
