管壳式列管换热器结构三维设计

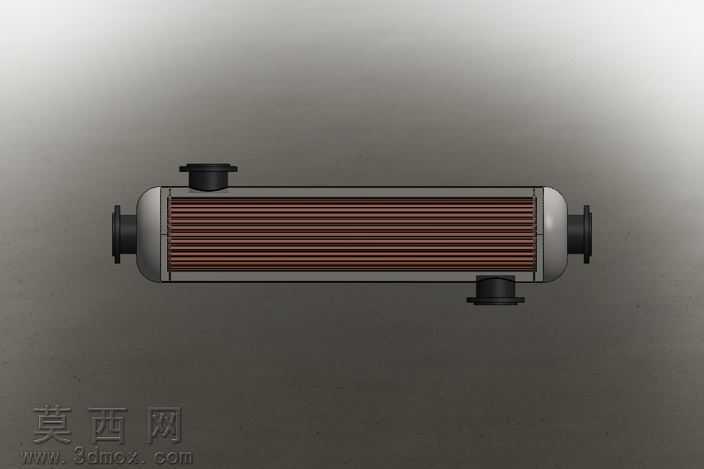

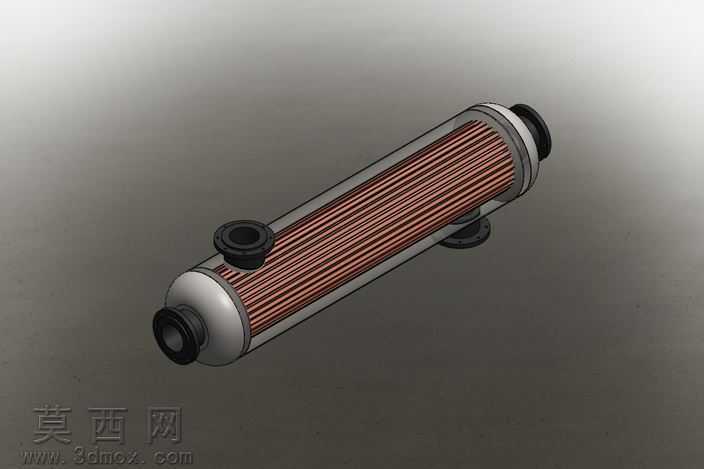

本作品为管壳式列管换热器的三维设计模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循工业换热器的实际结构比例，从基础的筒体、管板、换热管束到接口法兰、封头结构均做了精准还原。建模阶段先通过草图绘制筒体的回转轮廓，采用旋转凸台命令生成圆柱形承压筒体，随后根据换热面积要求排布阵列式紫铜换热管，换热管沿筒体轴向均匀布置，两端通过管板实现固定密封，管板与筒体的连接结构做了贴合实际的焊接结构示意，还原了工业设备的装配逻辑。两端封头采用可拆卸式法兰连接结构，方便后期对换热管束进行检修与清理，筒体上设置的两个径向接口为壳程流体的进出通道，两端封头的轴向接口为管程流体的进出通道，清晰区分了管程与壳程的流体走向，符合间壁式换热的结构原理。材质渲染阶段，为承压筒体与封头赋予哑光银灰色金属材质，模拟碳钢壳体的喷砂处理质感，换热管束赋予红铜金属材质，还原紫铜换热管的金属色泽与细腻纹理，接口法兰处赋予深黑色硬质橡胶与金属结合的材质，模拟密封垫片与法兰接口的视觉效果，整体渲染采用柔和的工业环境光，清晰展现设备的内部管束排布与外部结构特征，半透明的筒体处理让内部换热管的排列方式直观可见。设计思路围绕通用型液液换热场景展开，结构上参考了标准固定管板式换热器的设计规范，各部件的尺寸比例符合常规工业换热设备的参数范围，既保证了模型的视觉展示效果，也清晰呈现了列管换热器的核心工作结构，能够直观展示冷热流体通过换热管壁实现热量交换的工作原理，可用于换热设备的结构教学、方案展示等场景，模型各部件均为独立可编辑的特征，支持后续的参数修改与结构调整。
