立式支架式工业过滤除尘装置结构设计

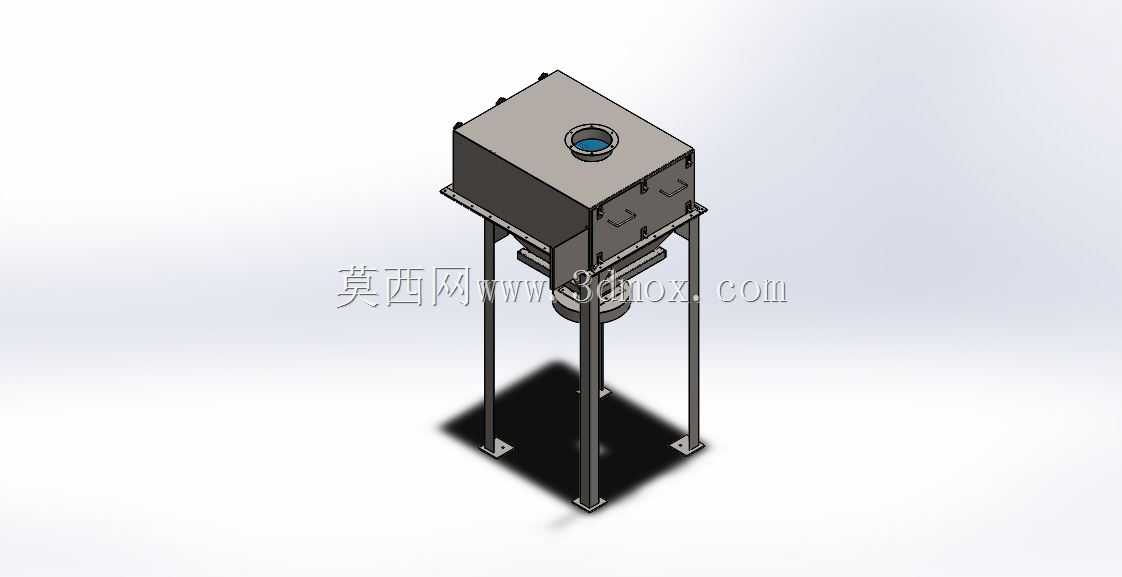

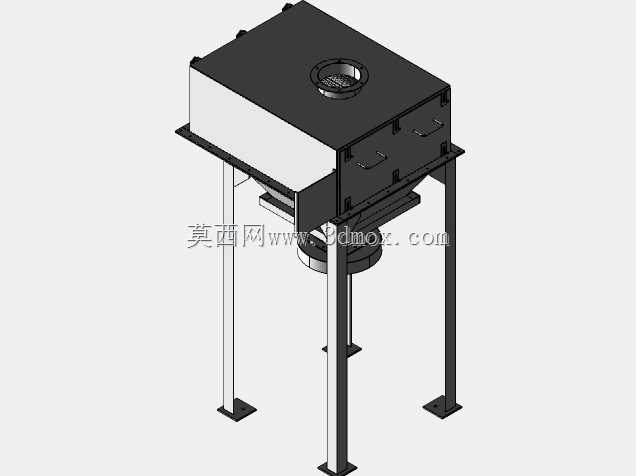

　　这套立式支架承载的箱体式设备，主要面向车间局部扬尘点的空气治理场景，常见于五金打磨工位、粉体投料工位、小型焊接作业区的就地除尘需求，无需复杂的管路铺设即可完成定点捕集与净化作业。设备整体采用方管焊接成型的四腿支撑结构，支腿底部预留带安装孔的方形底板，可直接通过膨胀螺栓固定在水泥地面或钢制操作平台上，安装时需保证支腿垂直度偏差不超过千分之二，避免内部滤筒安装后出现偏载、密封不严的问题。上部箱体采用薄钢板折弯拼焊结构，侧面设置快开式检修门，方便日常更换内部过滤元件，箱体顶部开设圆形进风口，可直接对接工位集气罩或者柔性吸气臂，含尘气流从顶部进入箱体后，经过内部的导流板均匀分散到过滤区域，避免气流直接冲刷滤材造成局部磨损。

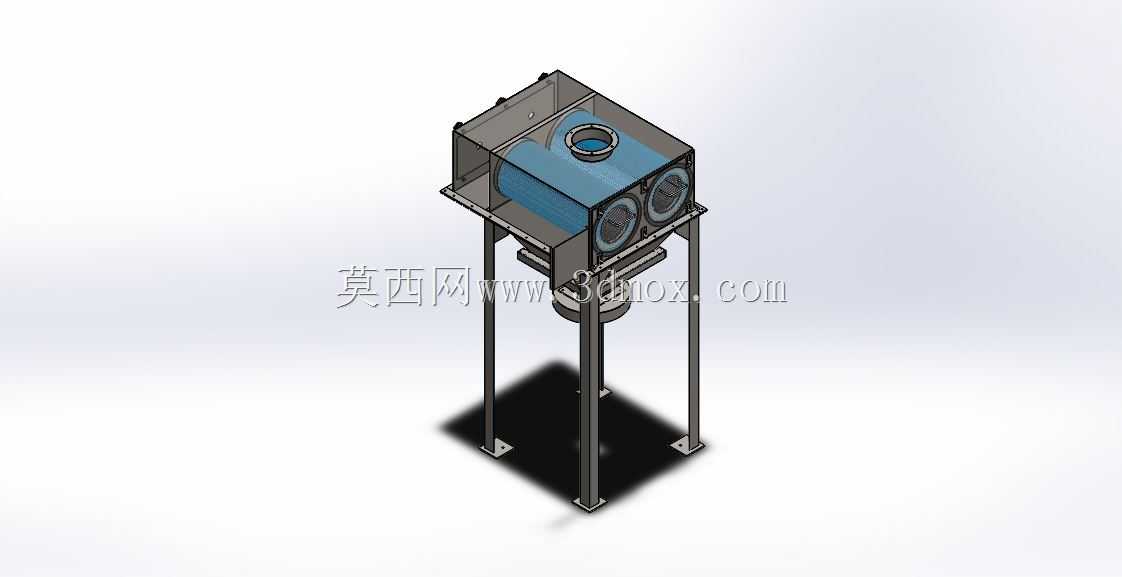

　　箱体正面设置两个圆形观察检修口，日常运行中可直接透过透明视窗观察内部滤材的积尘状态，无需拆开箱体即可判断是否需要进行清灰或者更换滤材，降低日常运维的工作量。设备下部设置锥形灰斗，过滤下来的粉尘沿着灰斗内壁滑落至下部集尘段，可根据使用需求搭配集尘抽屉或者卸灰阀，定期清理收集的粉尘，避免二次扬尘。设计过程中优先考虑了现场安装的便捷性，支腿与上部箱体采用螺栓连接结构，运输时可拆分打包，降低运输体积，现场安装时仅需配合普通扳手即可完成组装，无需大型吊装设备，适合小型加工厂、维修车间等场地受限的场景使用。内部过滤元件采用横装式滤筒结构，相比传统滤袋结构，相同体积下过滤面积更大，设备整体占地更小，横装结构也让滤筒更换操作更加简便，

　　操作人员站在地面即可完成滤筒的拆装，无需登高作业。箱体侧面预留了脉冲清灰接口，可根据使用需求加装脉冲喷吹组件，实现设备运行过程中的在线清灰，延长滤材的连续使用周期，降低运维耗材成本。设备的安装边界需要预留足够的操作空间，正面检修门一侧需预留至少800mm的操作距离，方便人员打开检修门更换滤筒，顶部进风口位置需预留对接管路的安装空间，支腿外侧距离墙体或者其他设备的距离不小于300mm，保证设备周围空气流通，同时方便日常巡检设备的运行状态。在结构强度校核上，支腿选用的方管规格可满足满负荷运行时的承重需求，即使内部滤材积尘达到额定容尘量，支腿的变形量也控制在允许范围内，不会出现结构失稳的问题，箱体钢板厚度满足负压运行的强度要求，

　　正常运行时不会出现箱体吸瘪、焊缝开裂的问题。气流组织设计上，进风口设置的导流板可让含尘气流均匀通过滤材表面，避免局部风速过高造成滤材过早破损，同时降低设备运行时的气流阻力，减少配套风机的能耗损失。灰斗的倾斜角度设计满足粉尘的自然滑落需求，针对不同性质的粉尘，倾斜角度不小于60度，避免粉尘在灰斗内壁堆积搭桥，造成排灰不畅的问题。
