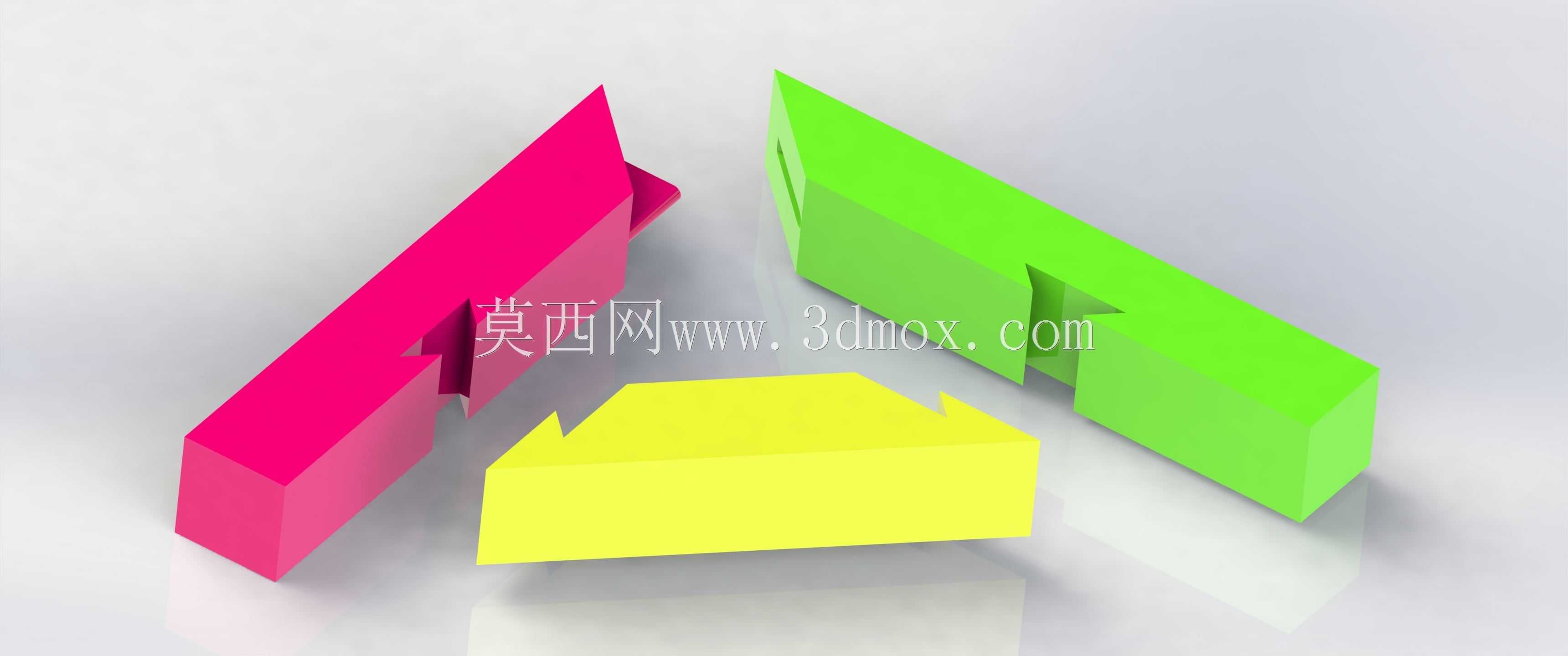

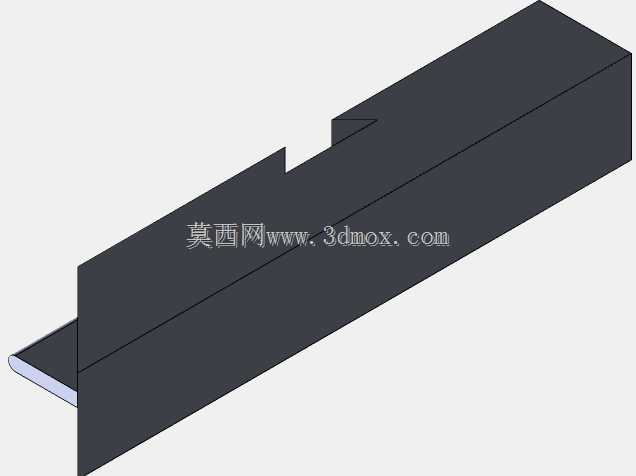

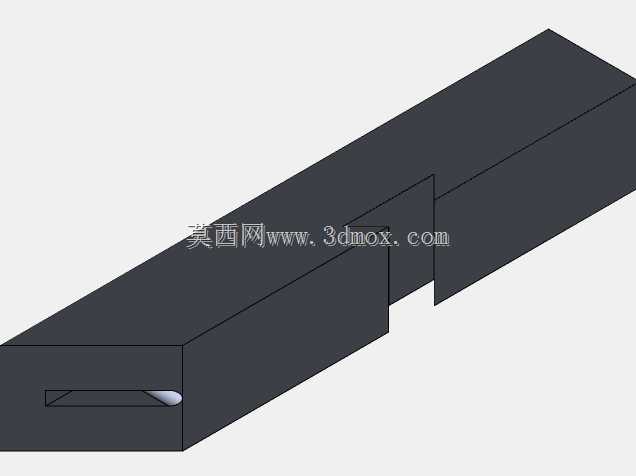

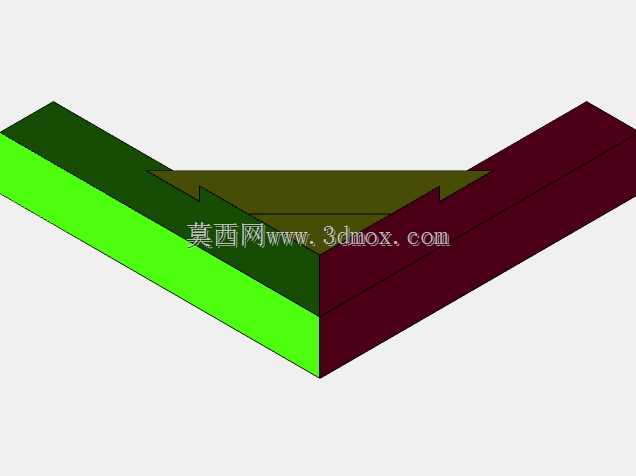

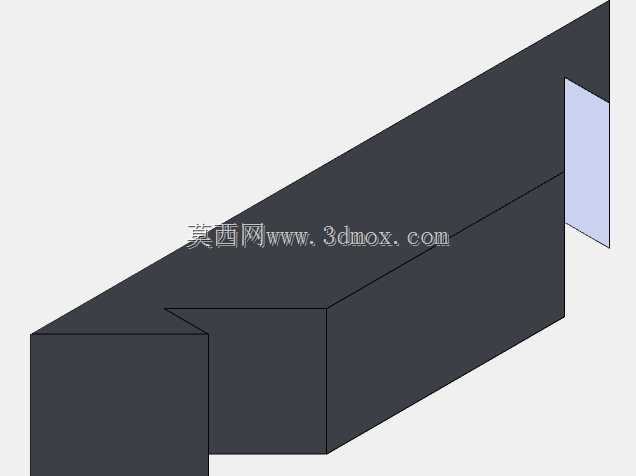

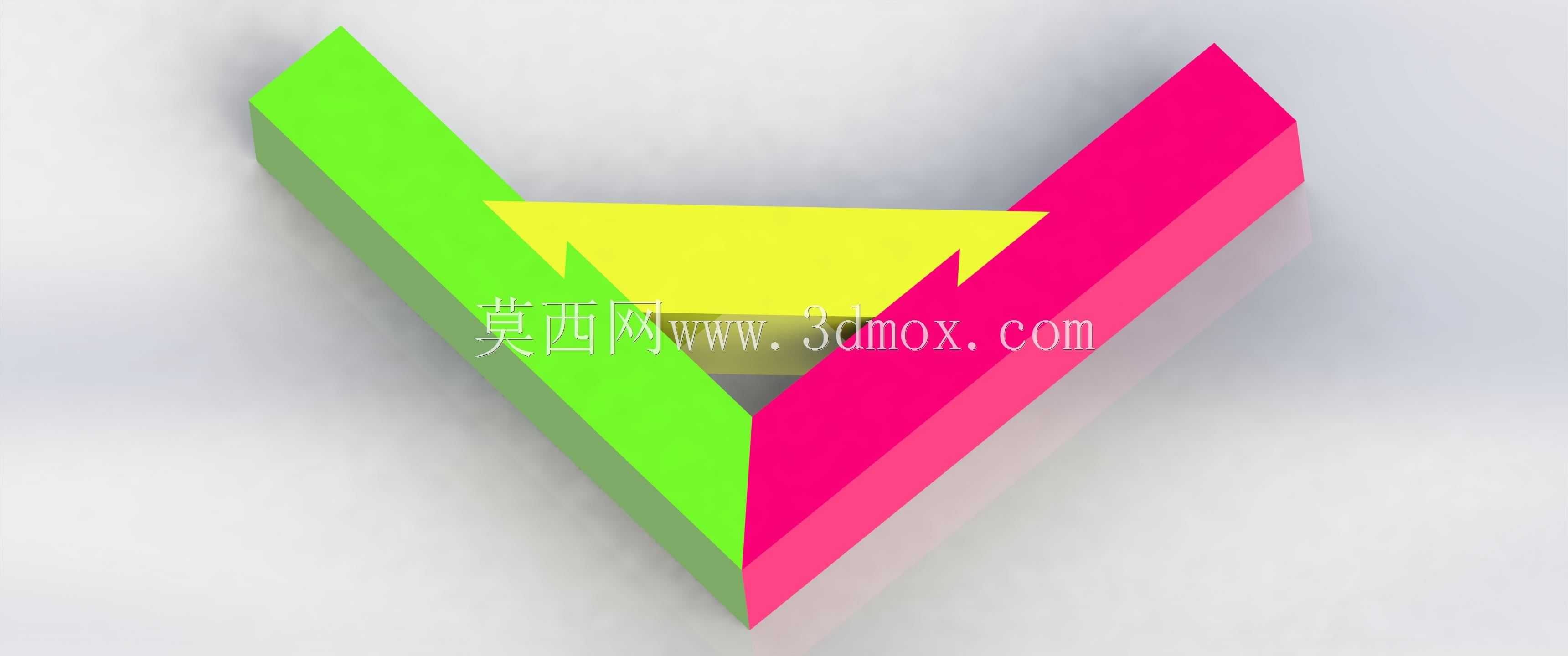

这类角形连接结构件常应用在框架类设备的边角衔接位置,在轻型自动化设备机架、工装夹具支撑架、小型输送线侧栏拼接场景中十分常见,主要承担相邻两个垂直方向型材或杆件的对接传力作用,抵消框架受载时边角位置产生的拉应力与剪切应力,避免杆件衔接处出现应力集中导致的结构变形。从结构设计来看,该构件采用三段式互嵌拼接构型,三个分支段分别沿三个正交方向延伸,每段的端面都做了适配对应型材槽口的卡接造型,安装时不需要额外加工复杂的坡口,直接将对应杆件卡入分支段的嵌合位,再辅以紧固件锁紧即可完成固定,相比传统的焊接角码,这种拼接式结构不需要做焊后打磨、防腐处理,拆装调整也更便捷,适合需要频繁改型的模块化设备搭建场景。设计过程中需要重点控制三个分支段的夹角公差,常规工况下相邻分支的垂直角度公差要控制在±0.2°以内,否则安装后会出现框架杆件错位、整体平行度超差的问题;每个分支段的嵌合深度要匹配常用型材的端面连接深度,过浅会导致连接强度不足,受侧向冲击时容易脱开,过深则会占用型材内部的走线空间,影响设备电气线路的布设。外形尺寸方面,这类角件的外接圆尺寸通常适配20/30/40系列标准工业铝型材的安装边界,分支段的壁厚根据额定载荷做差异化设计,常规轻型载荷下壁厚不小于3mm,重型载荷场景下会加厚到5mm以上,同时在三个分支的交汇位置做圆弧过渡处理,避免直角位置的应力集中,提升构件的抗疲劳性能。实际选型时要注意,这类角件的连接面平面度需要达到IT12级以上,保证和型材端面贴合时没有缝隙,否则锁紧后会产生装配内应力,长期受载容易出现紧固件松动的问题;分支段上的安装孔位要和对应型材的中心槽孔对齐,孔位公差控制在±0.1mm,避免安装时出现孔位错位无法穿入紧固件的情况。相比一体式压铸角码,这种拼接互嵌的结构在生产时可以采用分段挤出成型再组装的工艺,生产效率更高,也可以根据实际安装空间的需求,单独调整某一个分支段的长度,适配非标准框架的边角连接需求,在非标自动化设备的快速搭建场景中能有效缩短装配周期,降低现场改造成本。
- 上一篇:写实风格非洲崖豆木树木三维造型设计
- 下一篇:L型桃花心木实木转角电脑桌
- 全部评论(0)
- 模板大小: 3.13 MB
- 售价:5金币
- 下载次数: 18
- 系统要求: SOLIDWORKS,Rendering,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用五金配件
