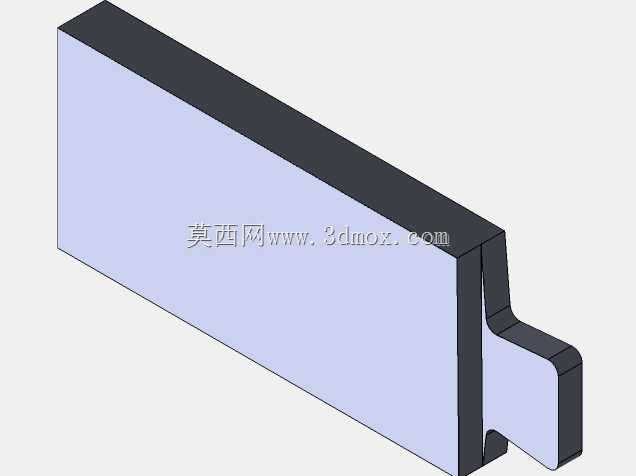

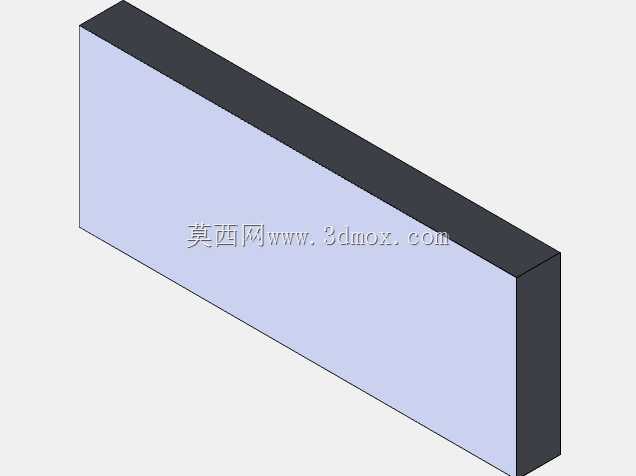

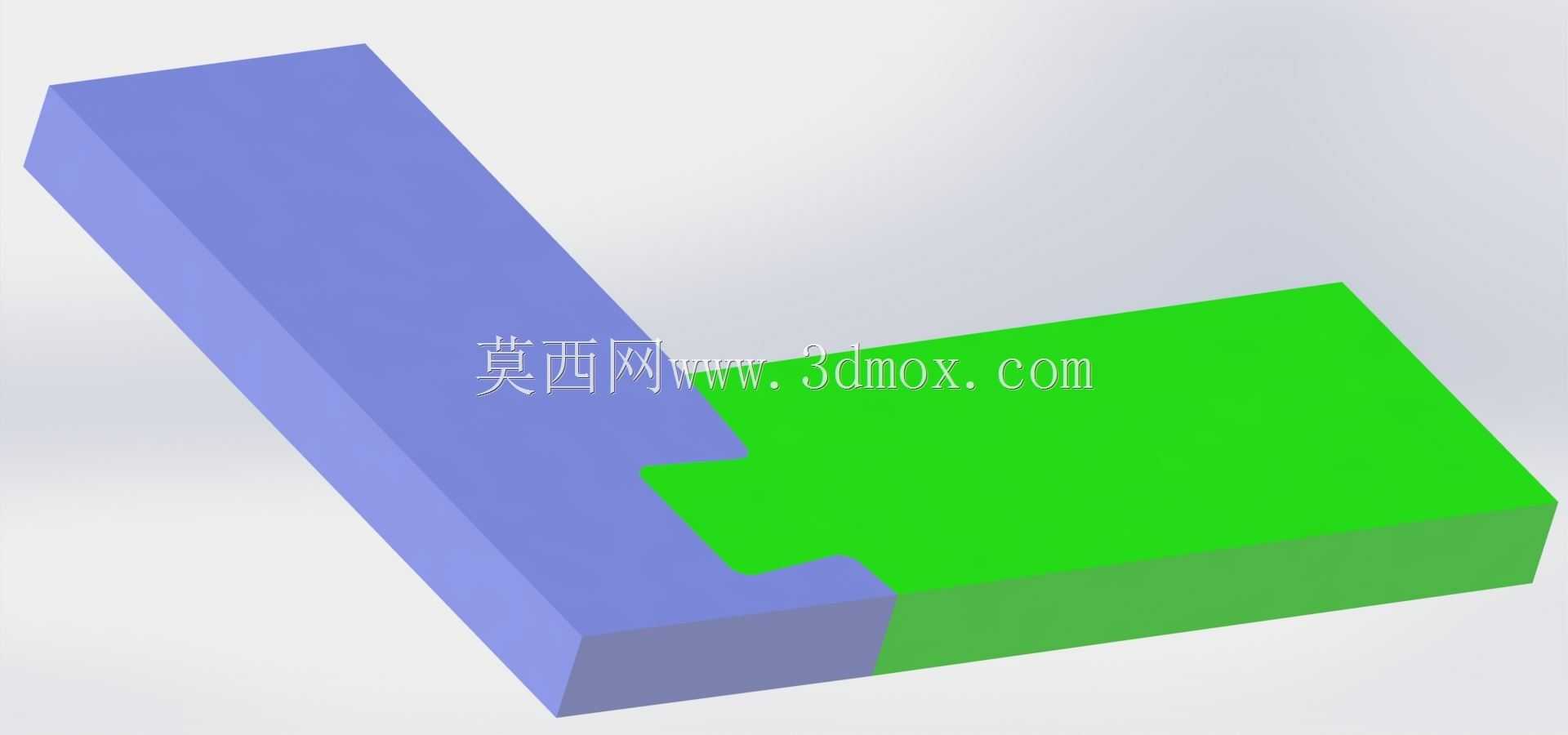

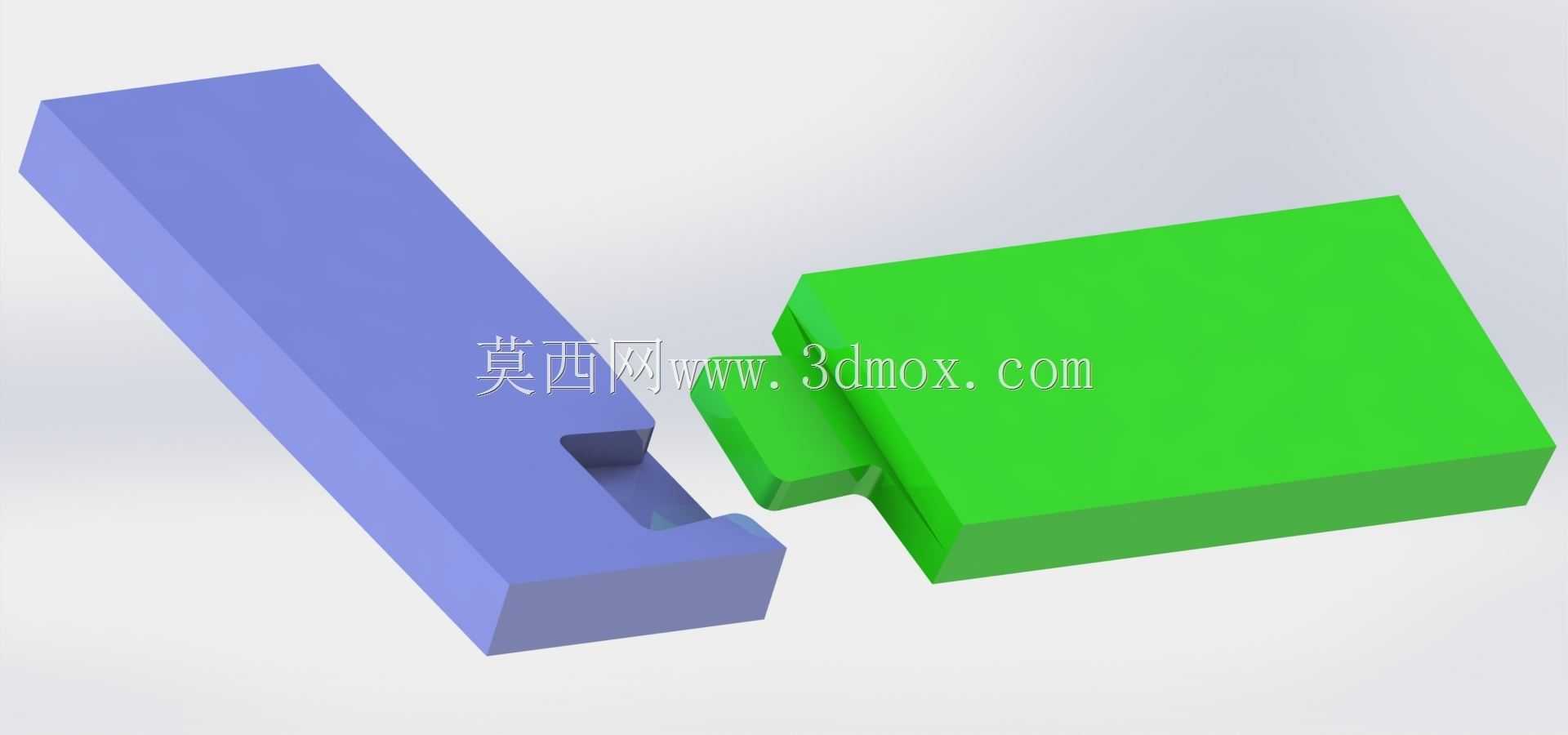

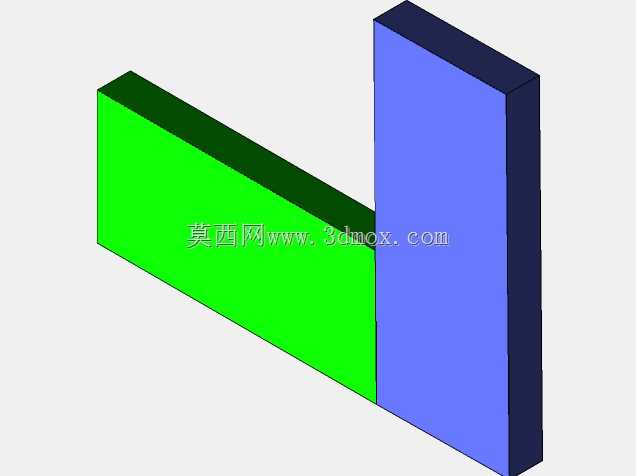

木工拼接用燕尾榫咬合连接结构

燕尾角结构是传统榫卯工艺在现代机械加工领域的典型应用，这类互锁式连接结构最早广泛应用于实木家具拼接、木质包装箱组装、工装夹具定位等场景，依靠梯形咬合面的自锁特性实现构件间的牢固结合，无需额外紧固件即可承受多方向的拉压与剪切载荷。从结构设计逻辑来看，该燕尾角采用单侧梯形凸榫与对应凹槽的配合形式，凸榫的侧边倾斜角度经过力学优化，既保证装配时能够顺利滑入对位，又能在装配完成后形成垂直于拼接面的锁止力，避免构件受外力时出现横向脱开的问题。在实际加工与装配场景中，这类结构常被用于木质工作台面拼接、非标设备木质护罩组装、木工夹具的定位连接等环节，相比平面对接加胶接的方式，燕尾角连接的抗剥离强度提升数倍，且具备可拆卸重复装配的优势，适合需要反复拆装调整的工装类应用。设计这类燕尾结构时，需要重点控制榫头与榫槽的配合公差，倾斜角度通常控制在合理区间，角度过大会导致装配困难、应力集中在榫根位置，角度过小则会降低自锁性能，受拉力时容易脱开。从安装边界来看，该结构的两个拼接构件分别设置凸榫与凹槽，拼接后整体外表面保持齐平，不会突出额外的连接结构，能够满足对外观平整度有要求的应用场景，构件的外形尺寸可根据实际拼接板材的厚度灵活调整，榫头的长度通常与拼接面的宽度匹配，保证整个拼接面都能形成均匀的咬合受力。在数控加工场景中，这类燕尾结构可通过三轴CNC设备一次装夹完成加工，加工时需要根据刀具直径合理设置走刀路径，避免榫根位置出现过切或者残留刀痕，影响配合精度。实际应用中，这类燕尾连接结构不仅适用于木质构件，经过尺寸与公差调整后，也可用于铝合金型材拼接、工程塑料构件连接等场景，依靠形面配合实现可靠连接，减少螺丝、焊接等工艺带来的外观缺陷与应力集中问题。在做三维建模时，需要重点保证两个配合件的形面完全贴合，倾斜面的角度参数保持一致，同时在榫根位置预留微小的工艺倒角，避免装配时因加工毛刺导致干涉，也能减少应力集中导致的构件开裂风险，尤其是在木质构件应用中，木材的湿胀干缩特性需要在设计时预留合理的配合间隙，保证环境温湿度变化时结构依然能够正常拆装，不会出现胀死或者间隙过大松动的问题。
