乘用车车门内置圆形通风格栅结构设计

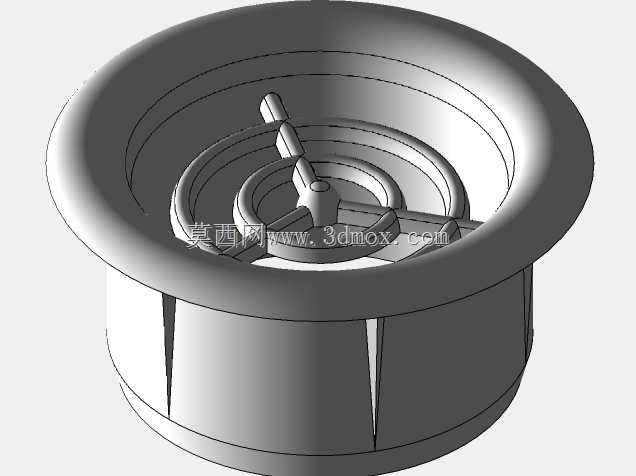

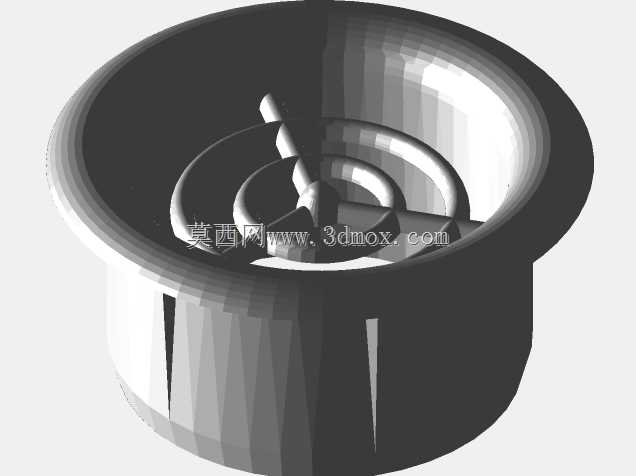

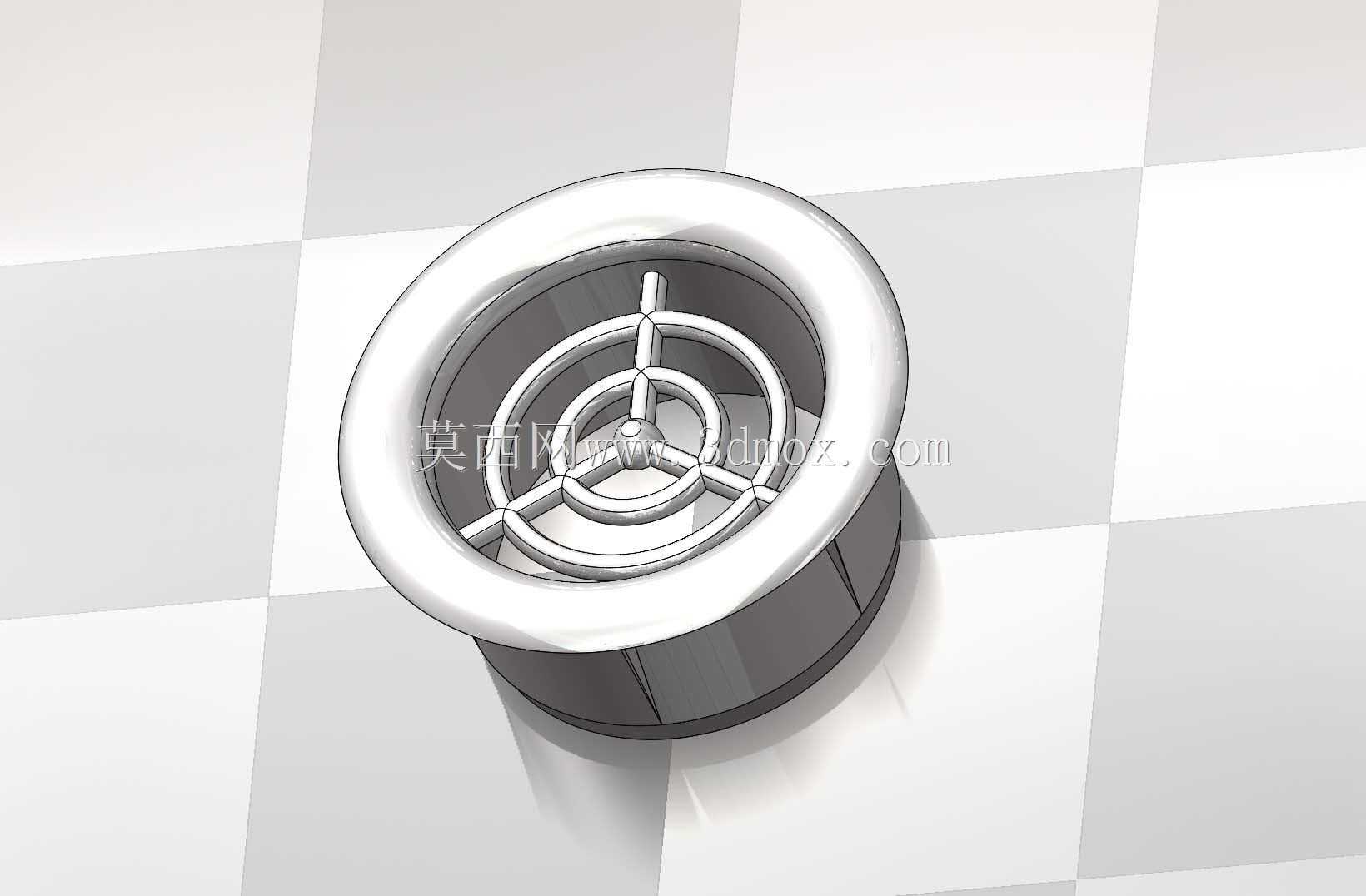

这款圆形通风格栅主要应用在乘用车车门内饰板的下部区域，是车门腔体与车厢内部进行空气交换的核心功能部件，日常使用中承担着平衡车门内外气压差、疏导车门内部冷凝水汽、避免关门瞬间车厢内压骤升引发耳压不适的作用，同时也能阻挡外界杂物、灰尘直接进入车门内腔，保护内部的升降器、门锁等机构。从结构设计来看，格栅采用外圈环形安装基座加中部放射状导流筋的布局，外圈基座设置了与车门内饰板卡接配合的倒扣结构，安装时无需额外打胶或者紧固件，直接对准安装孔位按压即可完成固定，装配效率适配整车流水线的快装需求，基座的厚度控制在适配常规3-5mm内饰板安装槽的尺寸范围，安装后与内饰板表面齐平，不会出现突兀的凸起或者凹陷，兼顾装配后的外观一致性。中部的格栅筋条采用同心圆加径向连接筋的排布方式，筋条之间的通风间隙经过反复校核，既保证足够的通风通流面积，满足气压平衡和水汽疏导的流量要求，又能避免较大体积的异物掉入车门内部，筋条的边缘全部做了R0.5的圆角处理，一方面是注塑生产时便于脱模，减少应力集中导致的筋条断裂问题，另一方面也避免安装和使用过程中锐边划伤装配人员或者乘客。设计过程中需要重点匹配车门内饰板的安装边界，格栅的整体外径要与内饰板预留的安装孔位保持0.2-0.3mm的间隙公差，避免温度变化引发的塑料件热胀冷缩导致装配后出现翘边、卡滞问题，基座的插入深度要贴合车门内饰板的背面加强筋布局，不能与车门内部的玻璃升降导轨、门锁拉线产生运动干涉，保证玻璃升降、门锁解锁落锁的全行程动作都不会触碰格栅结构。在实际工况验证中，这类格栅需要耐受车门内部的高低温交变环境，夏季暴晒后车门内部温度可达到80摄氏度以上，冬季低温环境下可到零下30摄氏度，筋条的排布密度还要兼顾通风阻力，不能因为间隙过小导致通风不畅，使得关门时气压无法快速释放，出现关门沉闷、需要大力甩门才能关紧的问题，同时格栅表面的哑光质感要与车门内饰板的整体纹理保持一致，不能出现明显的色差或者反光，避免破坏车门内饰的整体视觉协调性。
