拔禾轮花园软管变径管接头结构

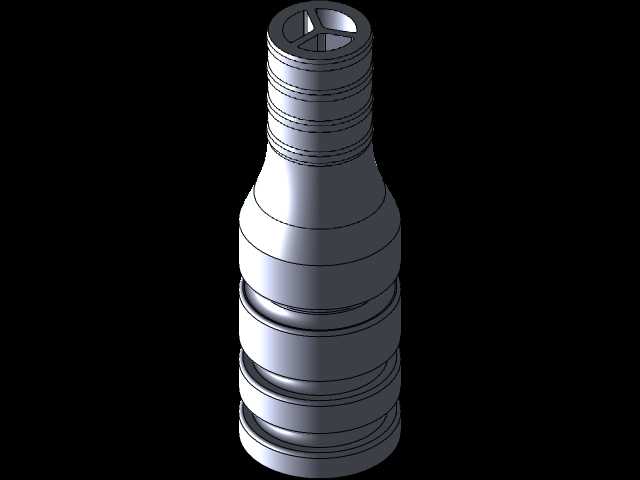

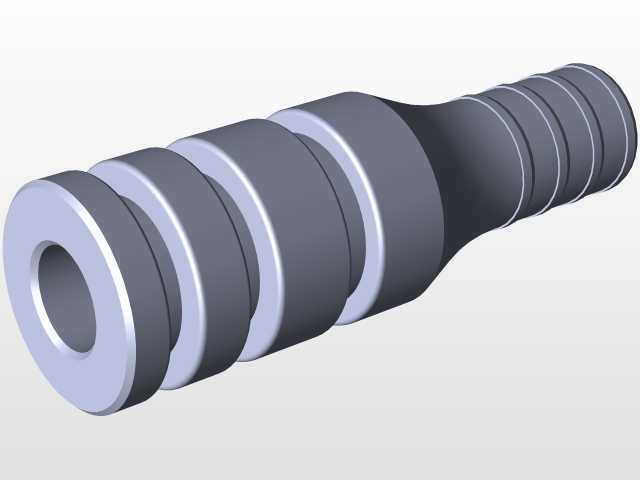

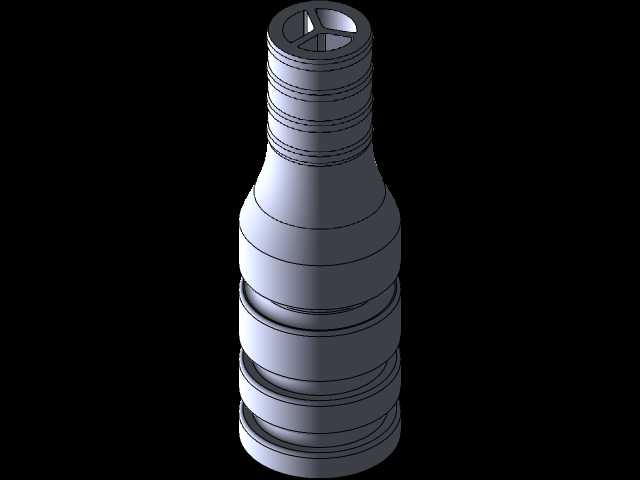

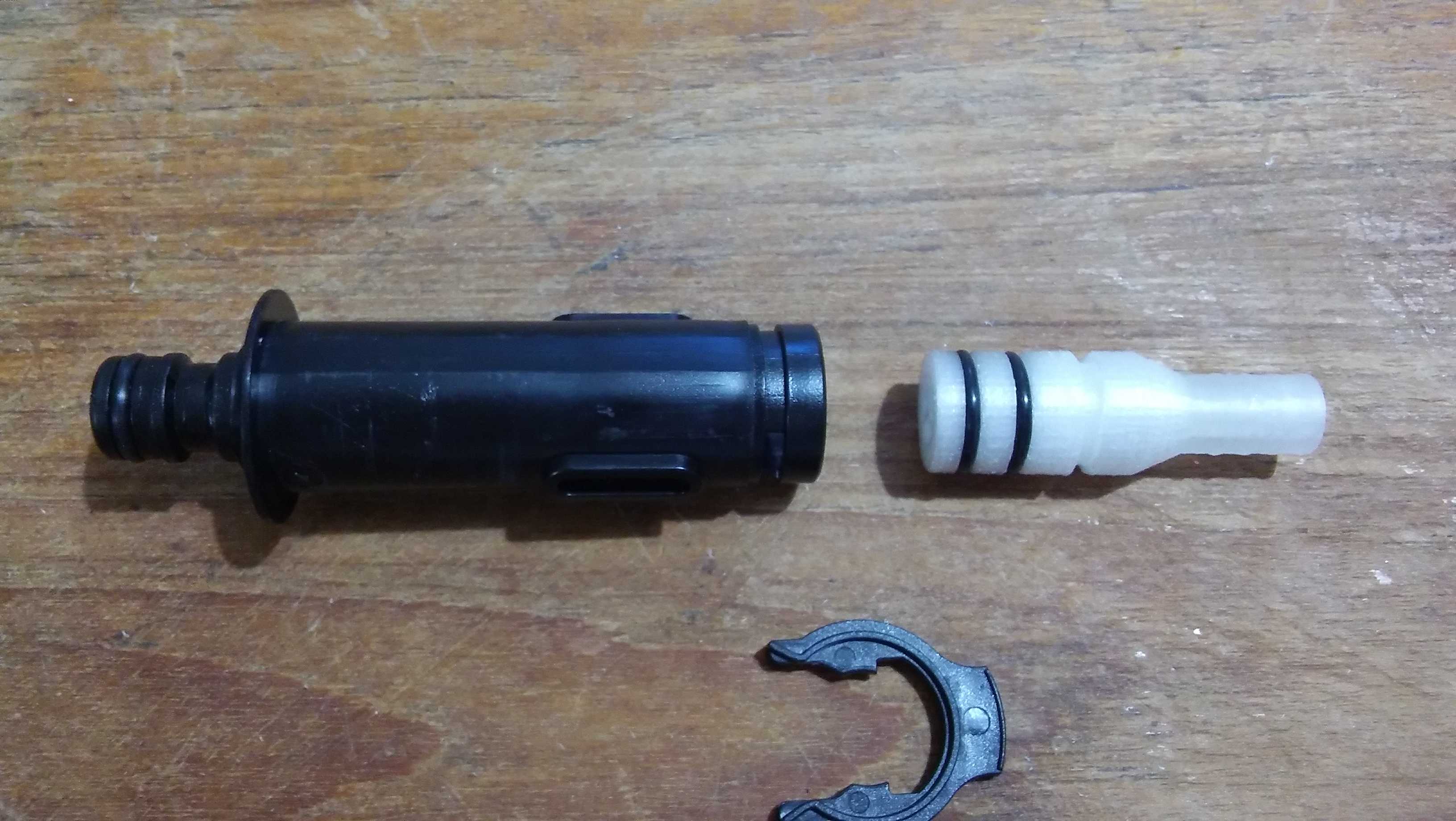

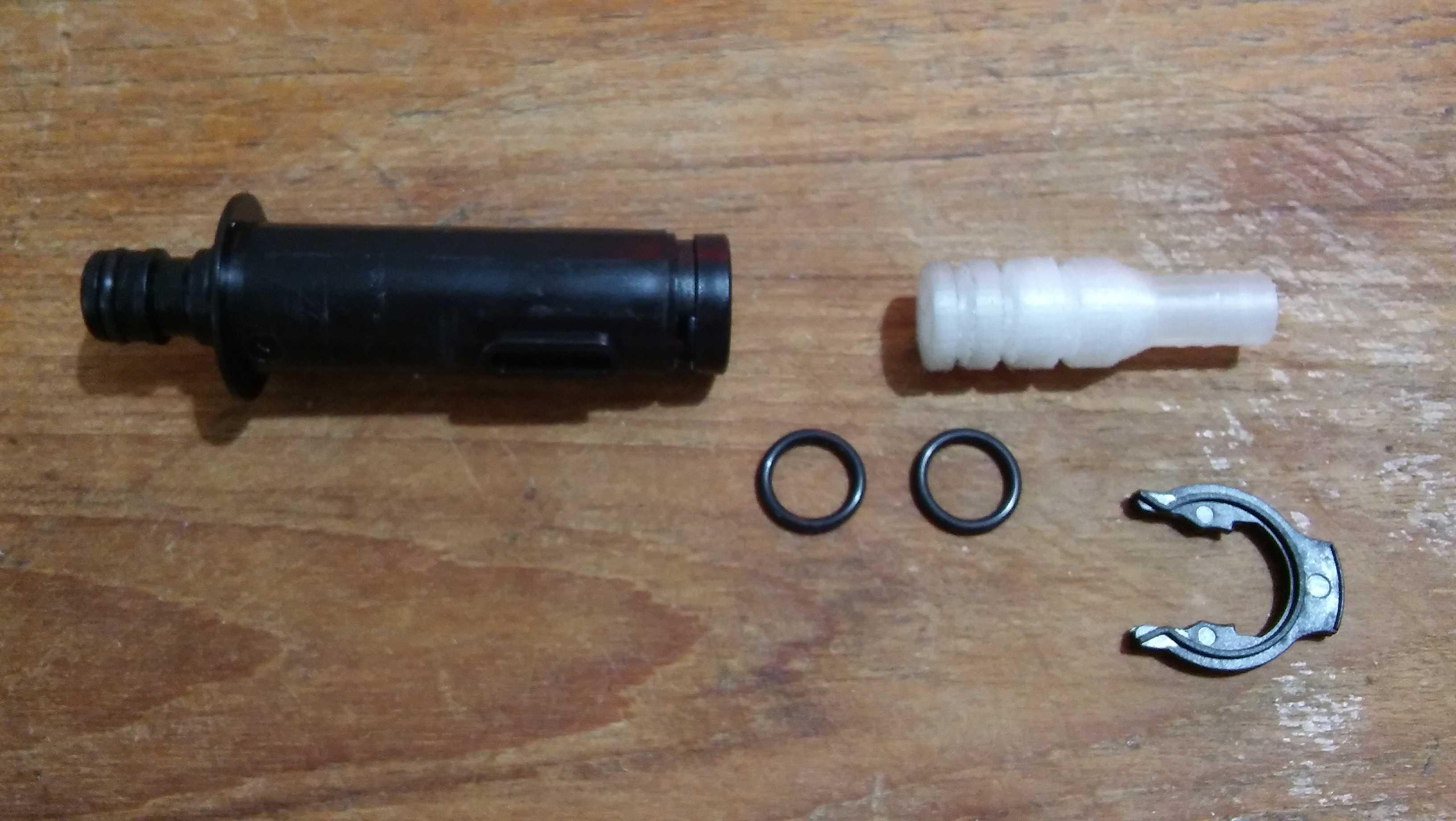

　　这类软管接头主要应用在园林灌溉、小型农用机具的流体输送管路中，适配拔禾轮配套的花园输水软管场景，解决不同通径软管之间的衔接过渡问题，避免管路变径位置出现弯折、渗漏、脱开的故障。从结构设计来看，接头整体采用阶梯变径的柱体结构，上端为小直径的竹节式倒刺结构，外壁加工多道环形凸棱，插入对应内径的软管后，凸棱会嵌入软管内壁，配合喉箍锁紧后可承受常规输水压力下的轴向拉力，不会在通水过程中出现软管滑脱的问题。接头中段为平滑过渡的锥面段，没有突兀的直角台阶，流体经过时不会产生明显的涡流压损，能保证输水过程的流量稳定性，避免变径位置因为流道突变产生的紊流振动，降低管路长期运行的疲劳损耗。下端为大直径的多环槽连接段，适配更大通径的输水软管，

　　环槽的深度和宽度经过匹配设计，既保证插入软管时的装配顺畅度，又能在锁紧后提供足够的密封抱紧力，不会因为管路内压波动出现渗漏。设计过程中需要重点控制各段的同轴度，避免不同轴导致的软管安装后出现弯折憋水的问题，各段环形凸棱的边缘都做了小圆角处理，装配时不会割伤软管内壁，延长软管的使用寿命。安装边界方面，接头整体外轮廓没有突出的飞边或凸耳，安装后可以在软管内部顺畅插入，不需要额外预留过大的操作空间，适配常规园林软管的安装操作空间要求，使用普通喉箍即可完成锁紧固定，不需要专用的安装工具。在实际使用场景中，这类接头除了园林灌溉输水，也可适配小型园艺设备的药液输送、低压气动管路的临时衔接，结构简单可靠，没有易损的活动部件，

　　长期户外使用也不容易出现锈蚀卡滞的问题。建模过程中对各段环槽的尺寸做了参数化处理，可以根据不同的软管内径快速调整对应段的直径尺寸，适配不同规格的软管连接需求，锥面过渡段的锥角经过优化，既保证结构强度，又能控制整体重量，不会因为接头过重导致软管下垂弯折。
