混凝土墙壁LED调光器安装盒结构设计

　　这款安装盒主要面向混凝土墙体暗装施工场景，是LED调光系统的专用预埋承载部件，在土建浇筑阶段就需要完成定位预埋，后续直接承接调光模块的装配固定，避免后期墙面开槽破坏结构。从实际施工反馈来看，这类暗装盒最容易出现的问题是浇筑时混凝土挤入盒体导致内部空间被占、安装耳移位无法对齐模块固定孔、墙体凝固后盒体倾斜导致面板无法贴合墙面，设计阶段针对这些痛点做了针对性的结构优化。

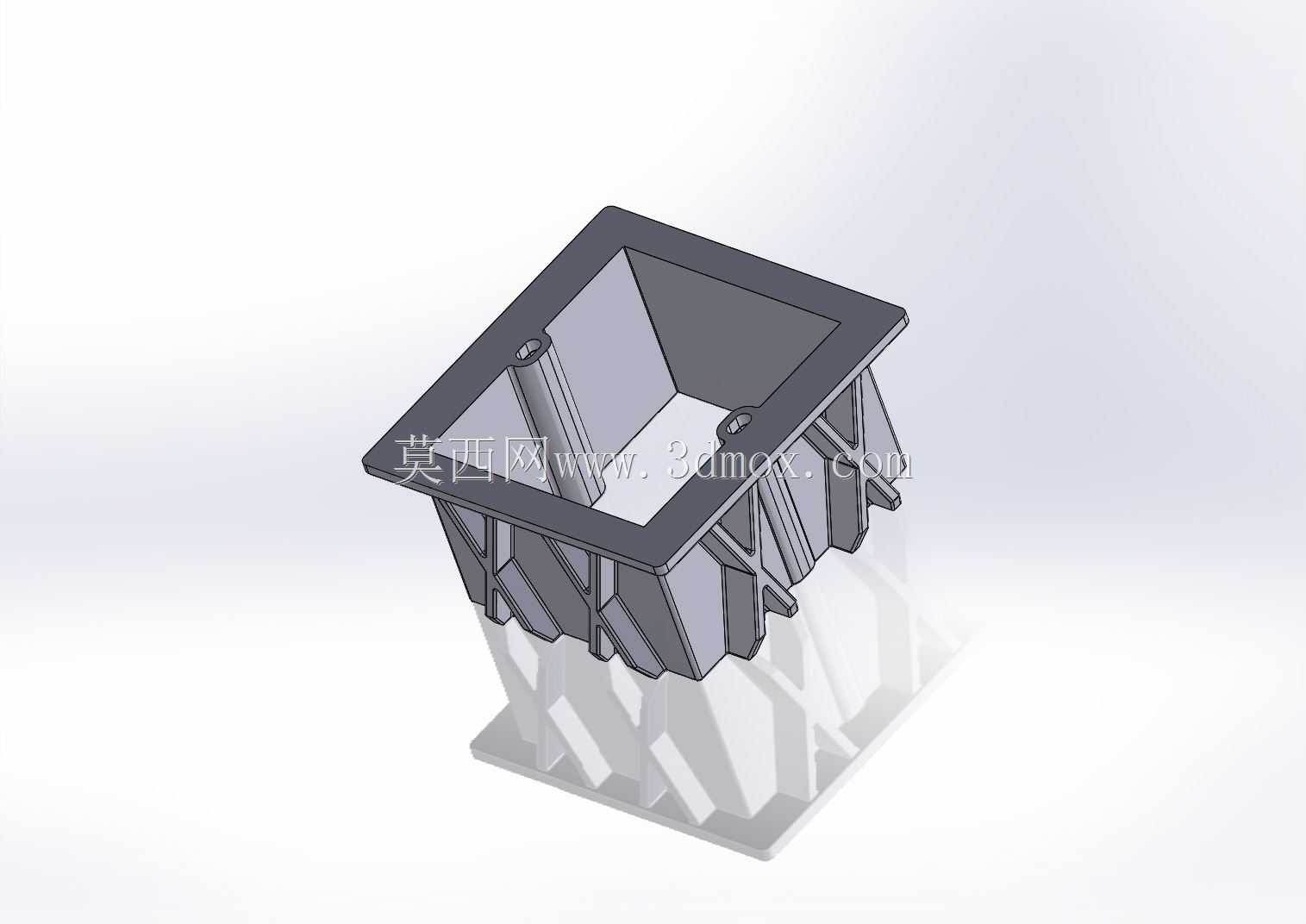

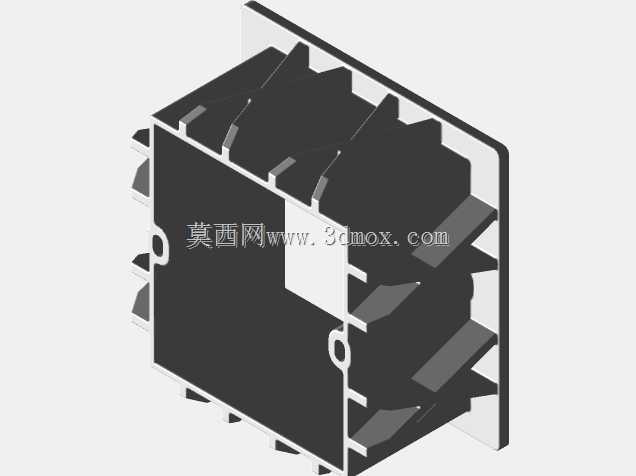

　　盒体整体采用方型带法兰边的结构，顶部法兰边宽度经过现场验证，刚好能卡在浇筑模板的预留开孔位置，不需要额外的固定件就能在浇筑过程中保持位置不偏移，法兰边厚度控制在2.5mm，既不会因为过薄在混凝土侧压力下弯折，也不会因为过厚导致后期墙面抹灰层出现凸起。盒身外侧分布的多道竖向加强筋，一方面是提升盒体的抗挤压能力，在混凝土浇筑的侧压力下不会出现侧壁内凹变形，保证内部有效安装空间不被侵占；另一方面加强筋之间的凹槽能在混凝土凝固后形成咬合结构，避免后期使用过程中盒体在墙体内出现松动转动，哪怕是长期插拔调光旋钮也不会带动盒体移位。

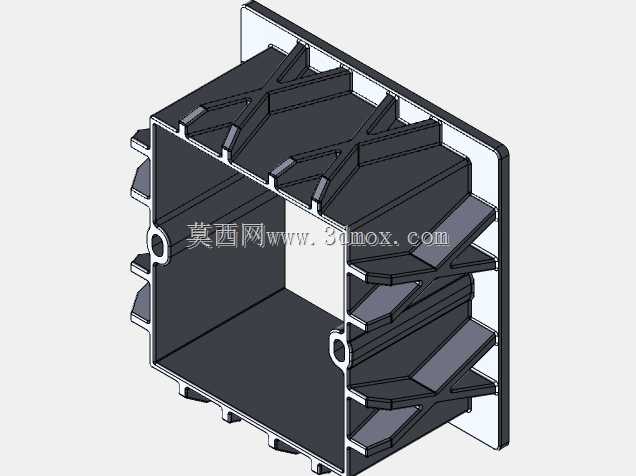

　　内部安装空间的尺寸完全匹配主流86型墙面调光模块的安装边界，盒内深度预留了足够的接线余量空间，能容纳调光器的接线端子以及多余的导线余量，避免导线挤压导致的绝缘层破损。顶部法兰边上预设的两个安装柱，内孔带铜嵌件预埋结构，直接对应调光模块的固定孔位，不需要后期在盒内打孔拧自攻螺丝，安装时直接将模块对准孔位拧入螺丝即可完成固定，安装柱的位置度公差控制在0.1mm以内，避免出现孔位错位无法装配的问题。盒体内部的转角位置都做了圆角过渡，避免穿线时尖锐边角割破导线绝缘层，底部预留的穿线孔敲落位，对应常规的电工穿线管管径，施工时根据实际走线方向敲掉对应位置的敲落板就能接入穿线管，不需要额外开孔。

　　设计阶段还考虑了不同施工场景的适配性，盒身的加强筋结构做了等间距分布，哪怕是施工时预埋深度出现轻微偏差，也能通过切割盒身底部调整深度，切割后剩余的加强筋依然能保持盒体的结构强度，不会出现侧壁变形。法兰边的下表面做了细微的防滑纹路，和模板贴合时能增大摩擦力，避免浇筑振捣过程中盒体出现水平方向的滑移。盒体壁厚整体均匀，采用注塑成型工艺生产时不会出现缩痕、翘曲等缺陷，成型后尺寸稳定性好，不需要二次加工就能直接投入施工现场使用。

　　从实际装配逻辑来看，这款安装盒的所有结构都围绕暗装施工的痛点设计，没有多余的冗余结构，在保证结构强度的前提下尽可能压缩了材料用量，同时兼顾了施工便利性和后期装配的适配性，不管是土建施工阶段的预埋，还是后期装修阶段的调光器安装，都能减少现场调整的工作量，避免因为配件不匹配导致的施工返工。
