电吉他单线圈拾音器密封外罩结构设计

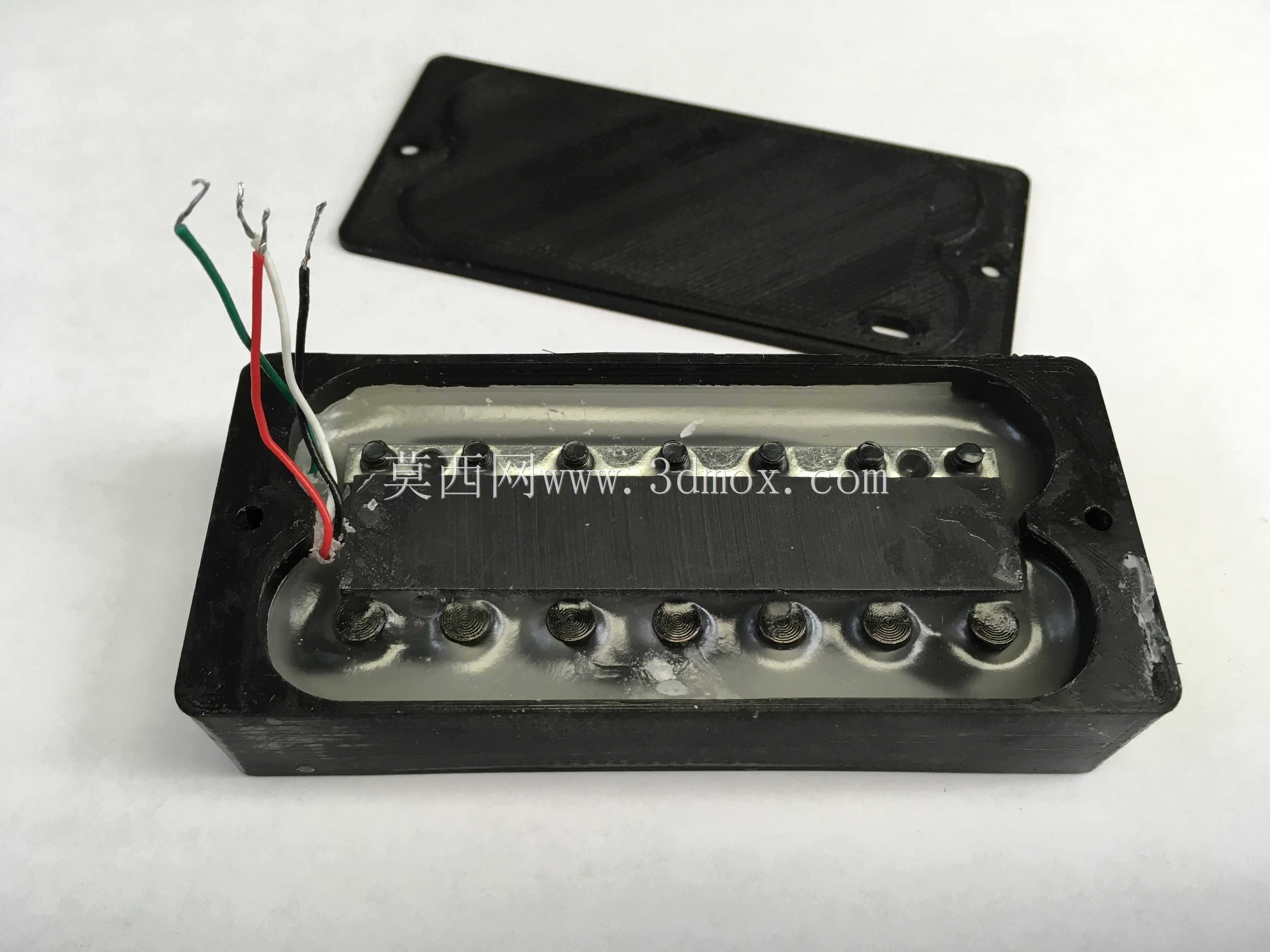

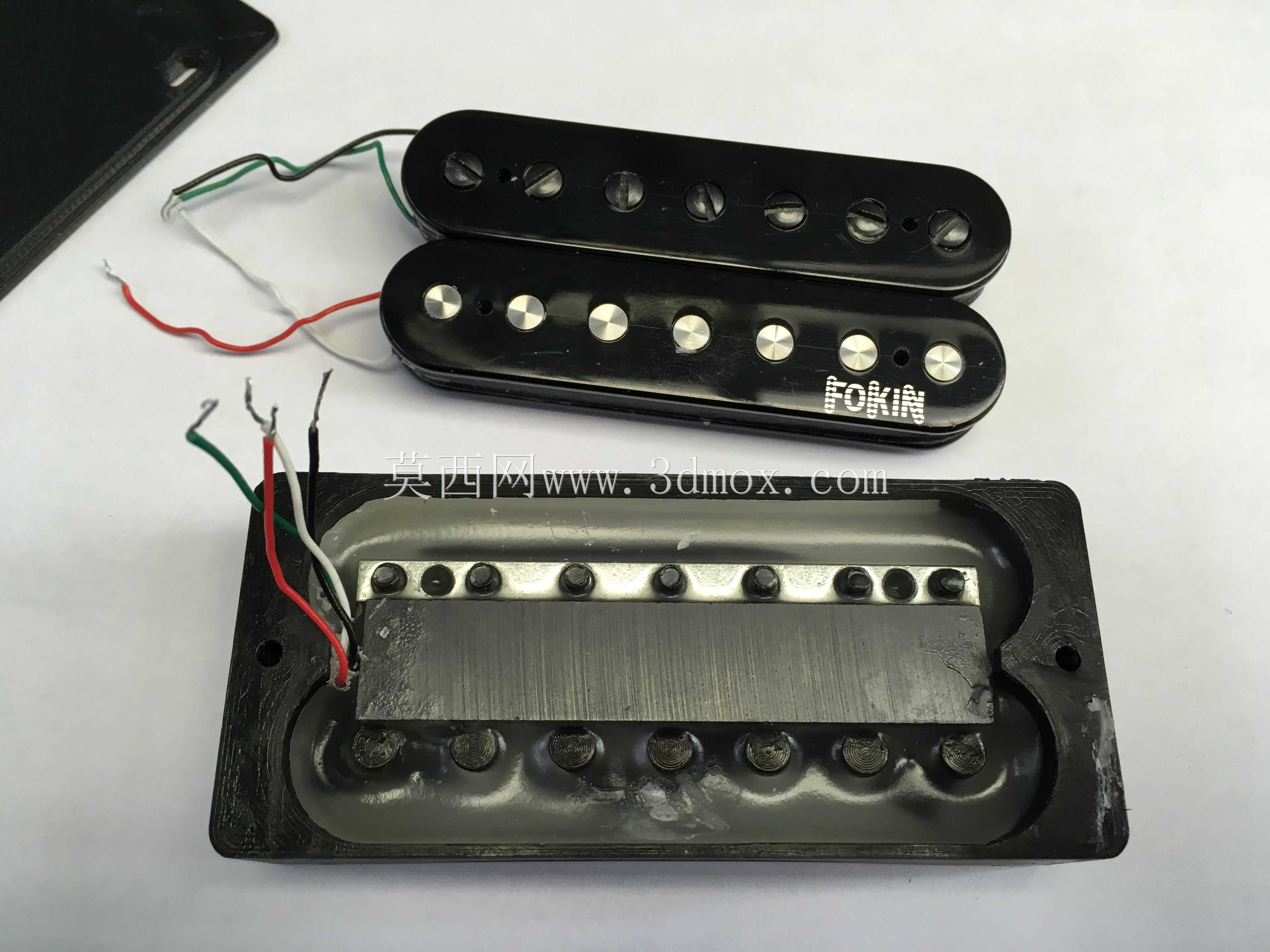

这款拾音器外罩是电吉他被动拾音器的核心防护结构件，主要适配西摩邓肯标准尺寸单线圈拾音器的安装需求，在电吉他量产组装、手工琴改装、拾音器维修替换场景中广泛应用。从功能层面看，该外罩首先承担物理防护作用，将内部缠绕的漆包线圈、磁钢柱、接线焊点完全包覆在内，避免日常使用过程中琴弦摩擦掉落的金属碎屑、演奏时沾染的汗渍、环境中的浮尘侵入线圈缝隙，防止线圈出现短路、磁柱锈蚀、焊点松脱等故障，延长拾音器的整体使用寿命。其次外罩采用导磁金属材质冲压成型，可对外界杂散电磁信号形成屏蔽层，有效降低舞台演出环境中灯光设备、无线信号、电源线路带来的工频干扰，减少输出信号中的底噪，提升拾音清晰度。

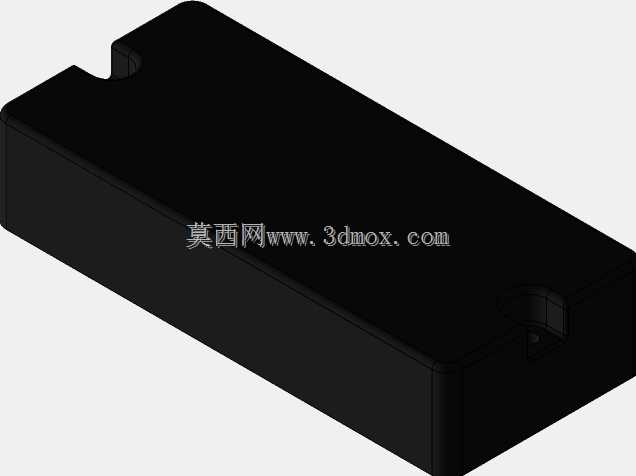

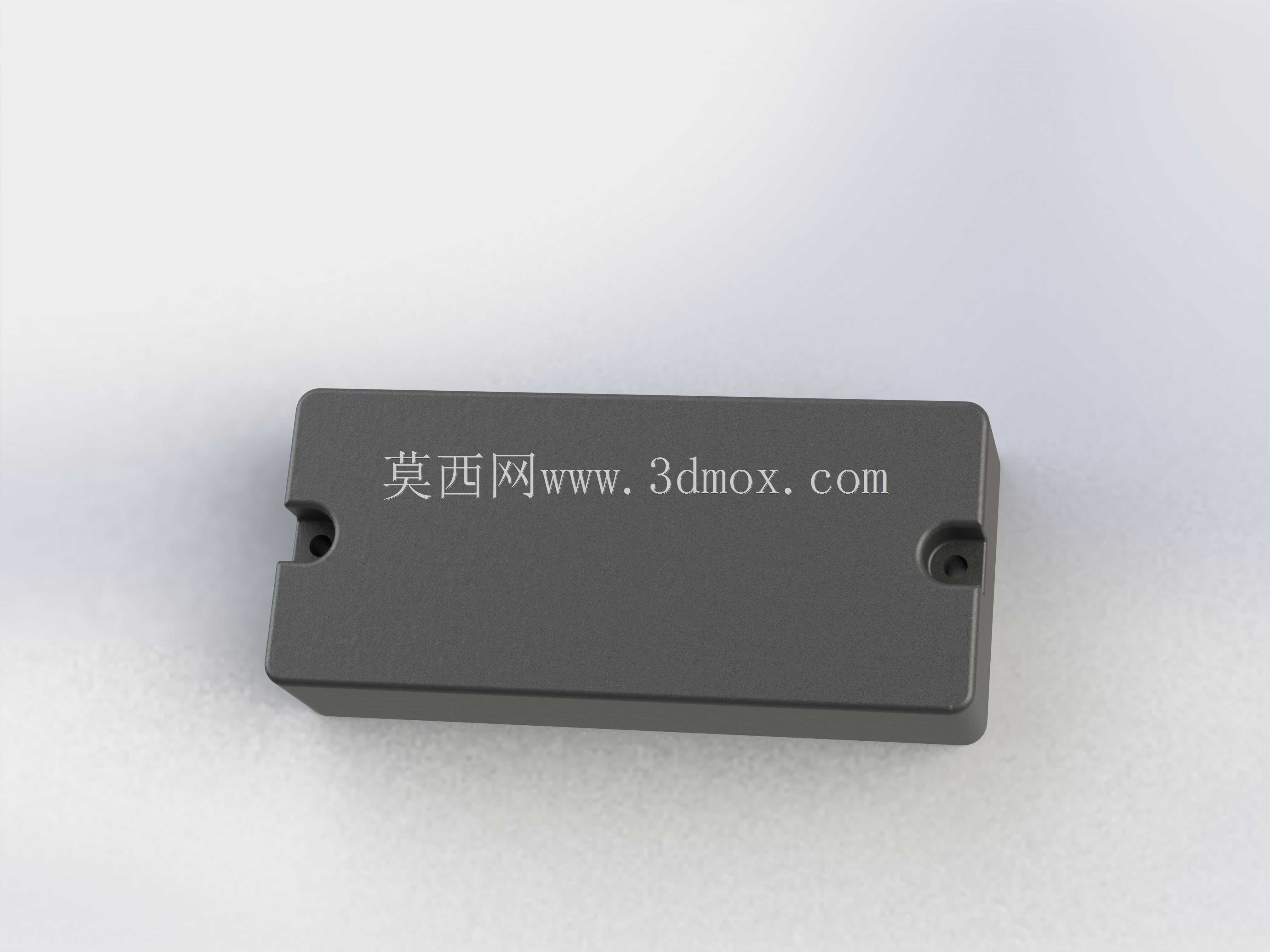

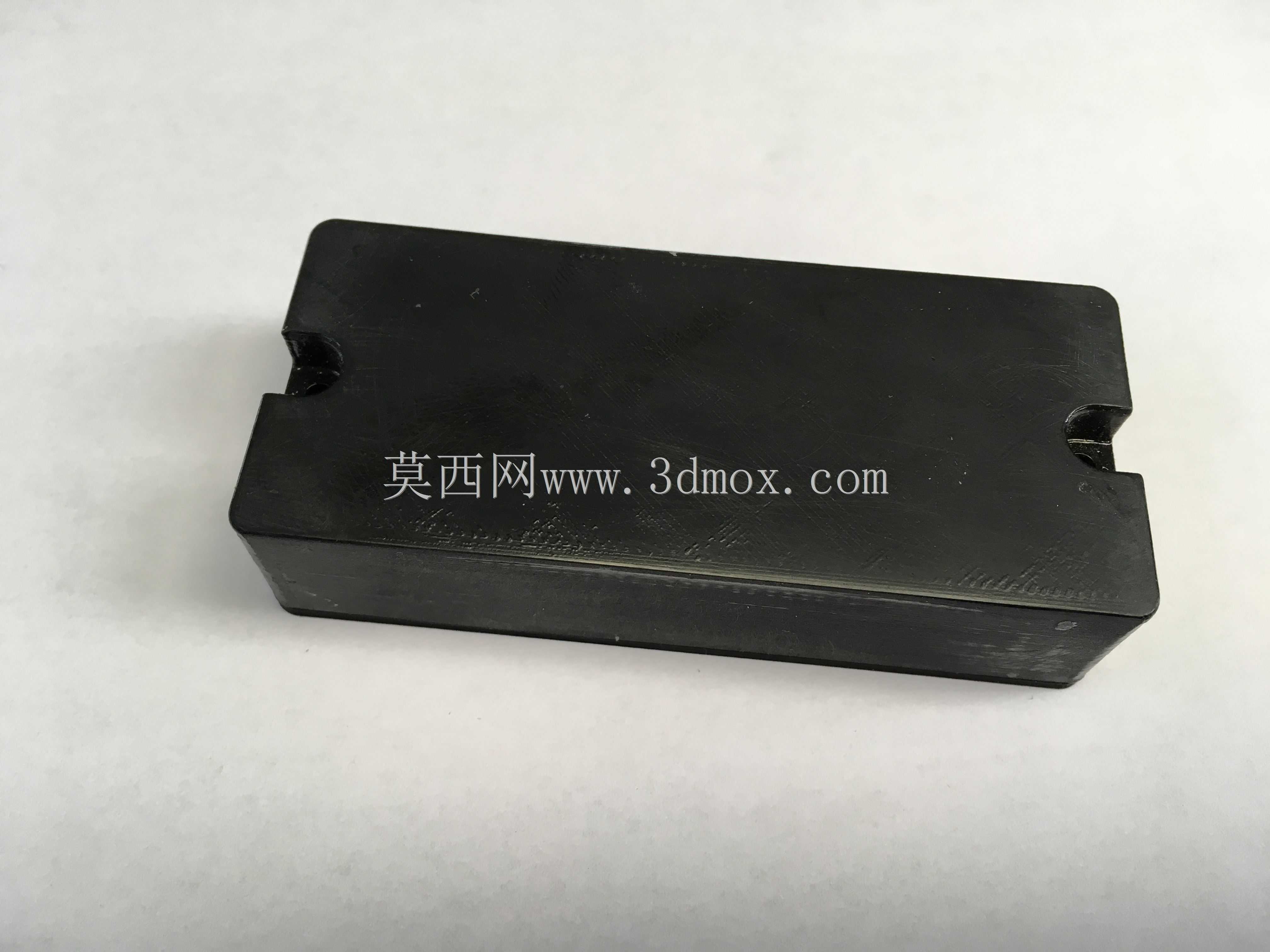

设计过程中优先匹配标准单线圈拾音器的安装边界，外罩整体采用长条形圆角矩形结构，边缘做小圆弧过渡处理，避免安装时刮伤吉他琴体的漆面，也防止演奏时剐蹭拨片或手指。两侧预留的沉头安装孔位严格对应标准拾音器的固定螺丝孔距，安装时无需额外对琴体拾音器槽进行扩孔或打磨，直接将外罩扣合在拾音器底座上，拧入两侧固定螺丝即可完成装配，适配绝大多数ST型、TL型电吉他的拾音器安装槽尺寸，安装公差控制在0.1mm以内，扣合后无松动晃动感。外罩表面做哑光磨砂氧化处理，既避免金属表面反光影响舞台演出视觉效果，也能减少手指触碰留下的指纹痕迹，长期使用不易出现氧化变色问题。

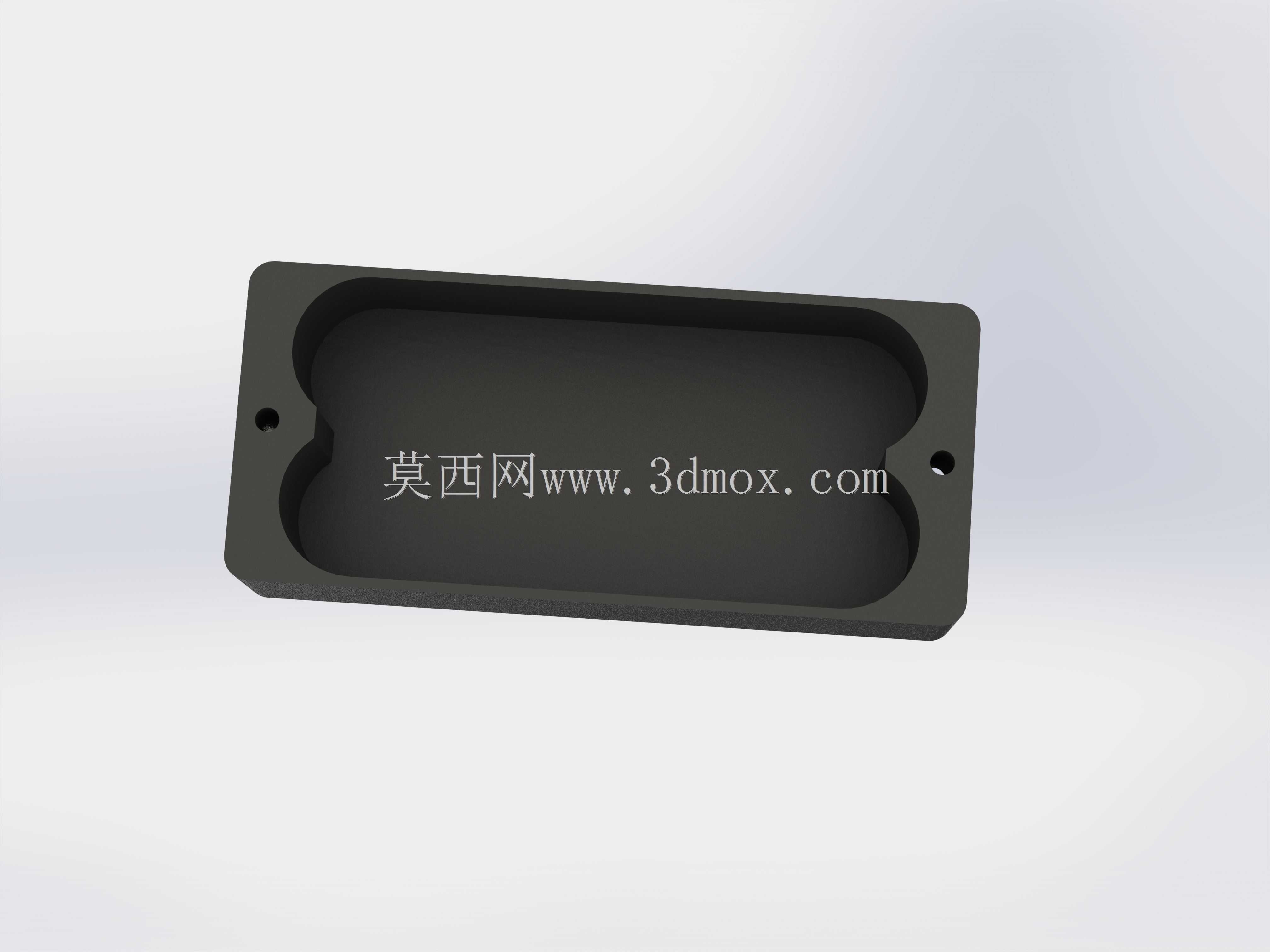

结构设计上，外罩侧壁高度严格匹配标准单线圈拾音器的线圈缠绕高度，既不会因侧壁过高导致磁柱与琴弦距离过大造成输出功率不足，也不会因侧壁过低无法完全包覆线圈导致屏蔽效果下降。外罩与拾音器底座的配合面做微收边处理，扣合后接缝紧密，可避免演奏过程中因琴弦振动产生共振杂音。针对不同使用场景，该结构可直接通过调整表面处理工艺适配不同风格的吉他外观需求，无需修改主体安装尺寸，具备较强的通用性，不管是量产线的标准化装配，还是手工琴定制改装都能直接适配。
