蝶形键式直角拼接连接结构

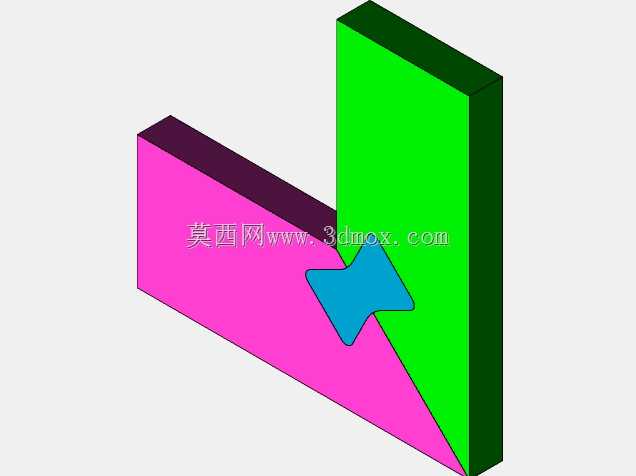

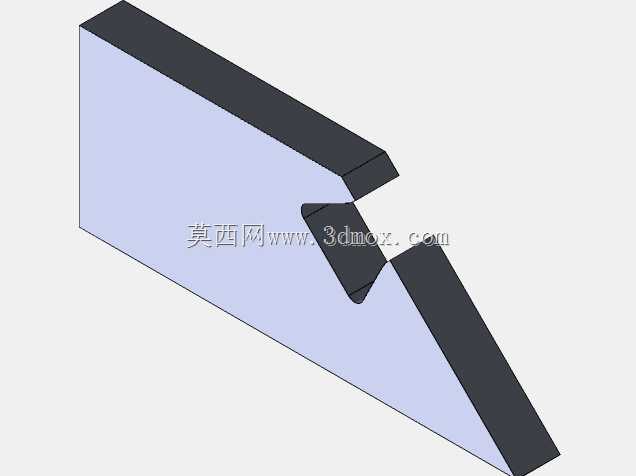

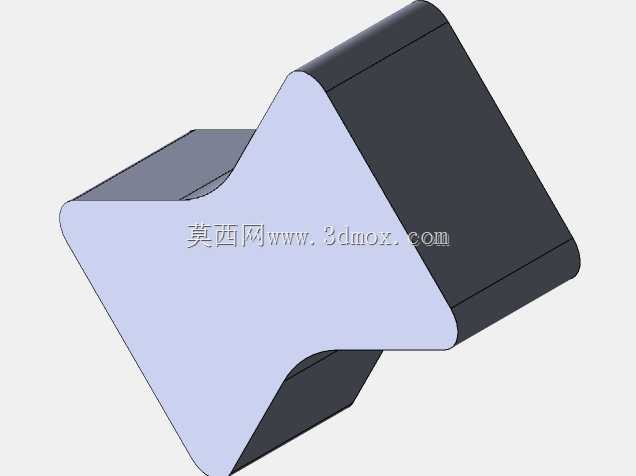

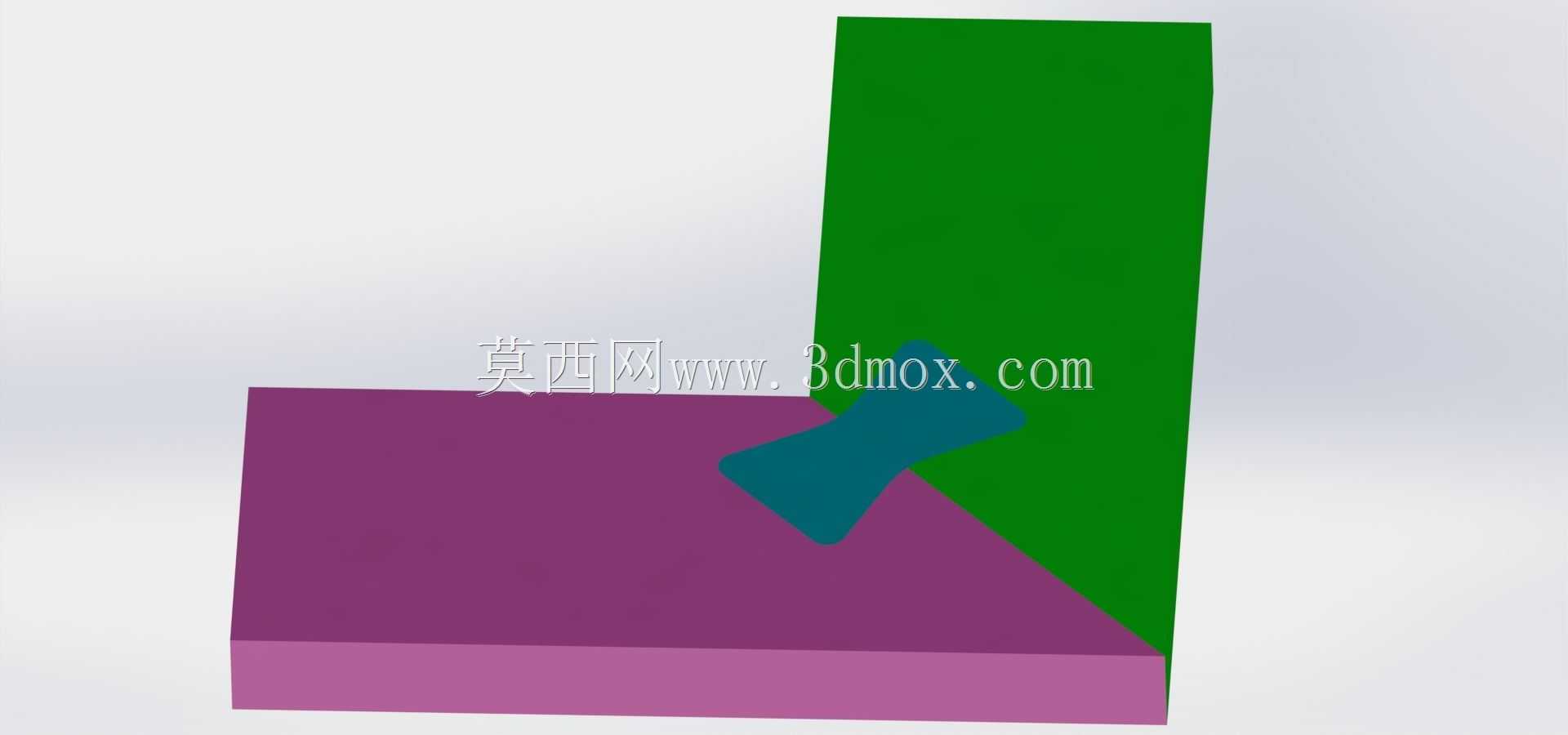

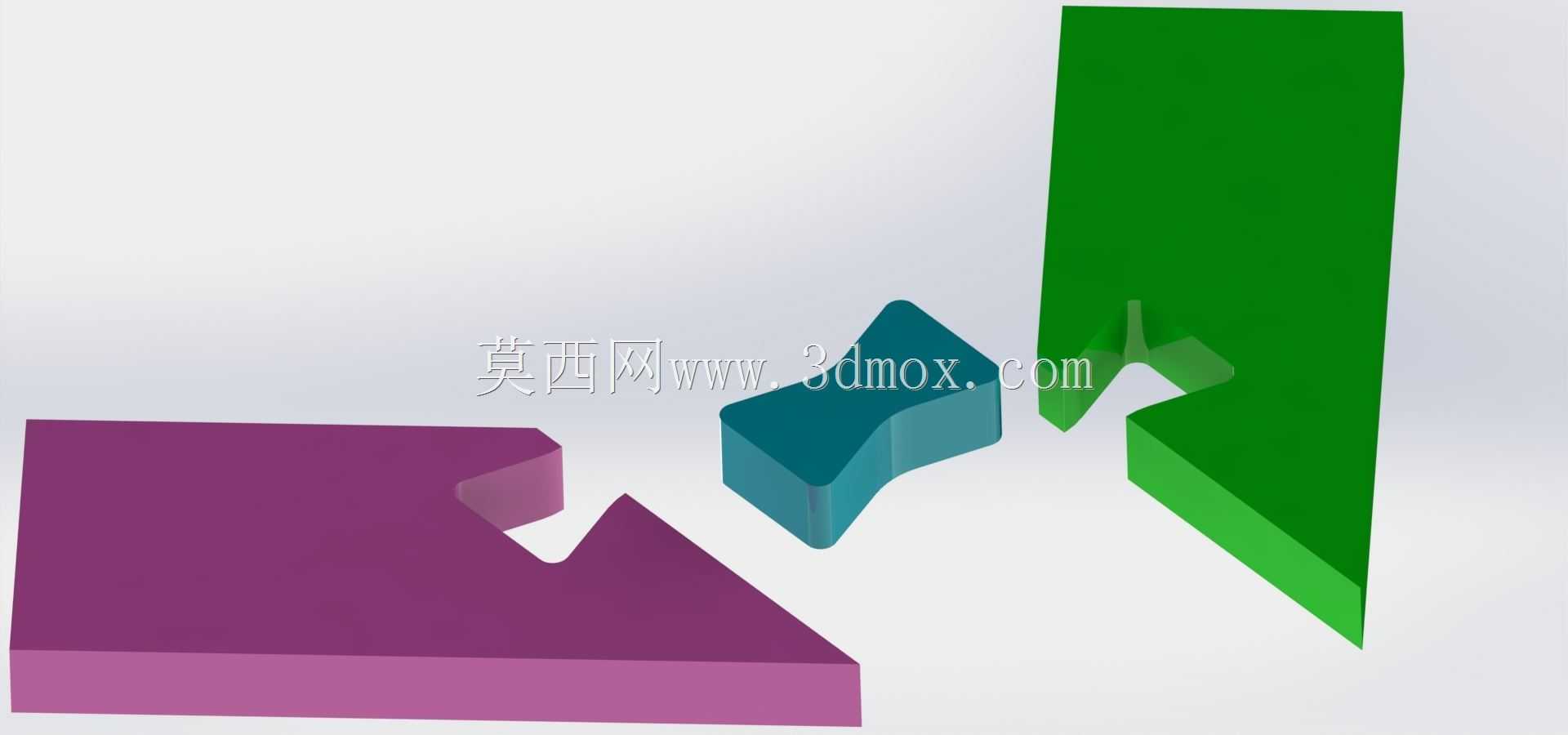

这种带蝶形键的角连接结构，常应用在定制家具框架、木质工装台架、模块化展具的直角拼接场景中，核心作用是在不依赖外露金属固件的前提下，实现两个垂直排布构件的高强度咬合，避免传统直角钉接、胶粘带来的端面开裂、拼接错位问题。从结构设计逻辑来看，两个待连接的构件分别为水平布置与垂直布置的矩形截面杆件，在二者贴合的直角端面上，分别加工出与蝶形键轮廓完全匹配的沉槽，蝶形键作为中间传力件嵌入两侧槽位后，可同时承担垂直方向的剪切载荷与水平方向的拉脱载荷，相比普通平键连接，蝶形的双翼结构能增大键与槽的接触面积，分散应力集中点，即使在反复拆装、长期受交变载荷的工况下，也不会出现键槽崩边、连接松旷的问题。设计这类连接结构时，首先要明确构件的截面尺寸边界，通常适配的杆件截面厚度不小于20mm，蝶形键的厚度取连接件厚度的1/3到1/2，键的嵌入深度在两个构件上保持一致，避免单侧槽深过深削弱杆件本身的结构强度；槽位的加工公差需要控制在0.1mm以内，保证蝶形键嵌入后无明显旷量，同时不需要过度施力即可完成装配，兼顾连接强度与拆装便捷性。在实际应用中，这类连接结构不需要额外的角码、螺丝等辅件，拼接完成后构件外表面无突出固件，能满足外观要求较高的木质构件拼接需求，比如实木家具的柜体角部连接、木工工作台的框架组装、可拆卸式木质仓储货架的节点拼接，都可以采用这种结构。建模过程中需要重点关注蝶形键的曲面过渡，双翼与中间连接段的圆弧过渡要平滑，避免加工时出现刀具干涉，同时槽位的轮廓要与蝶形键完全贴合，装配时两个垂直构件的贴合面要保证平面度，避免拼接后出现缝隙。相比传统的榫卯角接，这种蝶形键连接的加工难度更低，不需要在杆件端部加工复杂的榫头，只需要在两个构件的贴合面铣出对应键槽即可，既保留了榫卯连接的高强度、无外露固件的优势，又降低了加工精度要求，适合批量数控加工的生产场景。在安装边界上，这种连接结构要求两个待接构件的端面垂直度误差不超过0.05mm，否则蝶形键嵌入后会出现构件错位，影响整体框架的尺寸精度；键与槽的配合选用过渡配合，既可以保证装配后无松动，又能在需要拆解时通过软质锤敲击即可分离，不会损伤构件本身。
