中密度纤维板搁板金属框架仓储货架

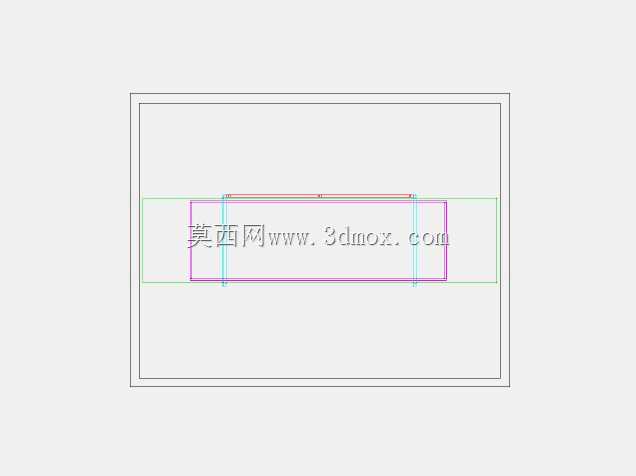

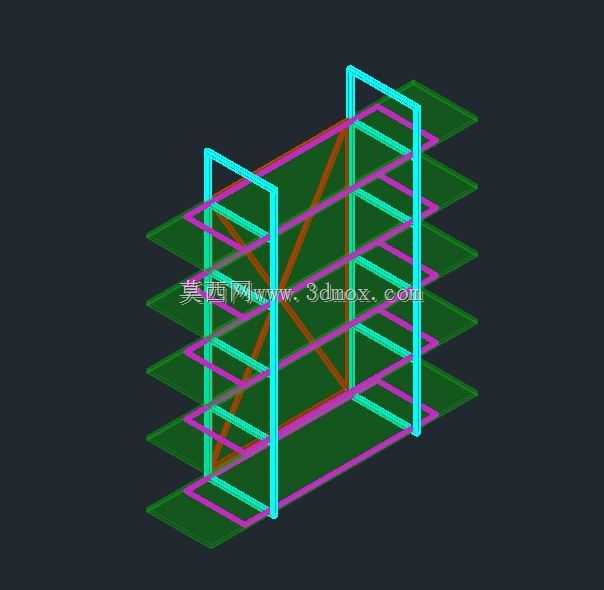

这款货架的设计首先锚定了中小件货品仓储、车间工位物料暂存、五金配件分类存放这类高频使用场景，在结构选型阶段就放弃了全钢制层板的高成本方案，选用金属框架搭配中密度纤维板搁板的组合，平衡承重能力与制造成本。整体框架采用矩形管材拼接成型，竖向主立柱为整根通长构件，横向通过多道横撑完成拉结，背侧增设斜向支撑构件形成稳定的三角受力体系，避免满载状态下框架出现侧向倾覆、立柱压弯失稳的问题，所有框架连接节点均按照等强匹配原则设计，保证荷载传递路径连续无断点。搁板选用中密度纤维板材质，板面平整度优于波纹钢板，适合放置盒装零件、纸质包装货品、小型工装夹具等不易刮擦板面的物品，搁板边缘通过框架上的限位挡边完成定位，不需要额外紧固件即可完成搁板的铺设，后期调整层间距时只需要挪动横撑的固定位置，就能适配不同高度的货品存放需求，搁板与框架之间预留了微量安装间隙，抵消温湿度变化带来的板材形变余量，避免出现板材膨胀卡滞无法拆卸的问题。整体外形尺寸控制在总宽度3090毫米、总深度800毫米、总高度3300毫米的范围内，安装时需要在地面预留对应长宽的平整放置区域，货架顶部距离建筑顶棚需要预留不小于300毫米的安全间隙，满足消防喷淋的覆盖要求，同时也方便后期对顶层货品进行存取作业。深度方向800毫米的尺寸设计，刚好适配人工手臂的常规取货伸展范围，不需要探身过远就能拿到搁板最内侧的货品，降低作业过程中的磕碰风险。五层搁板的分层设计将竖向空间做了均等划分，单层净空高度可以根据实际存放货品的包装尺寸灵活调整，常规状态下每层可以承载均匀分布的静态荷载，满足绝大多数中小件仓储的承重需求。框架表面做了防锈涂装处理，适配常温干燥的室内仓储环境，不建议在潮湿、有腐蚀性介质的场景下长期使用，中密度纤维板搁板也需要避免长期被水浸泡，防止板材发胀分层影响使用寿命。在建模过程中，所有框架构件的截面尺寸、连接位置都按照实际加工装配逻辑搭建，斜撑的布置角度经过受力验算，既不会占用过多搁板的有效存放空间，又能为整体框架提供足够的抗侧刚度，搁板的铺设位置与框架横撑的支撑面完全贴合，不存在悬空无支撑的区域，避免放置重物后出现板面弯折塌陷的问题。
