榫接式直角拼接角接头结构设计

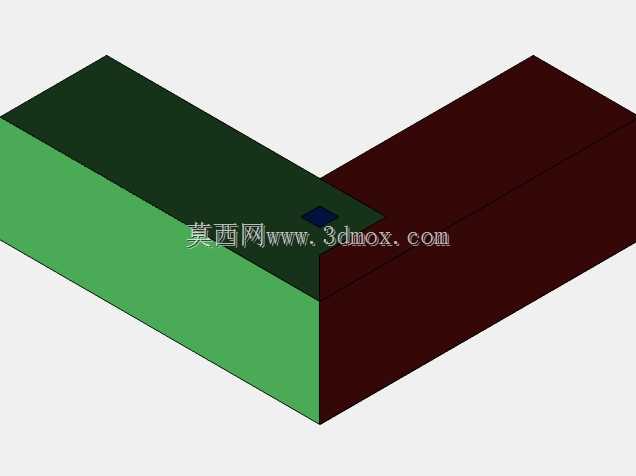

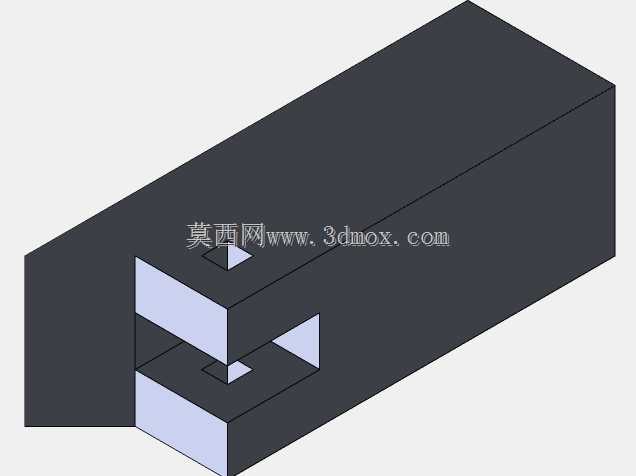

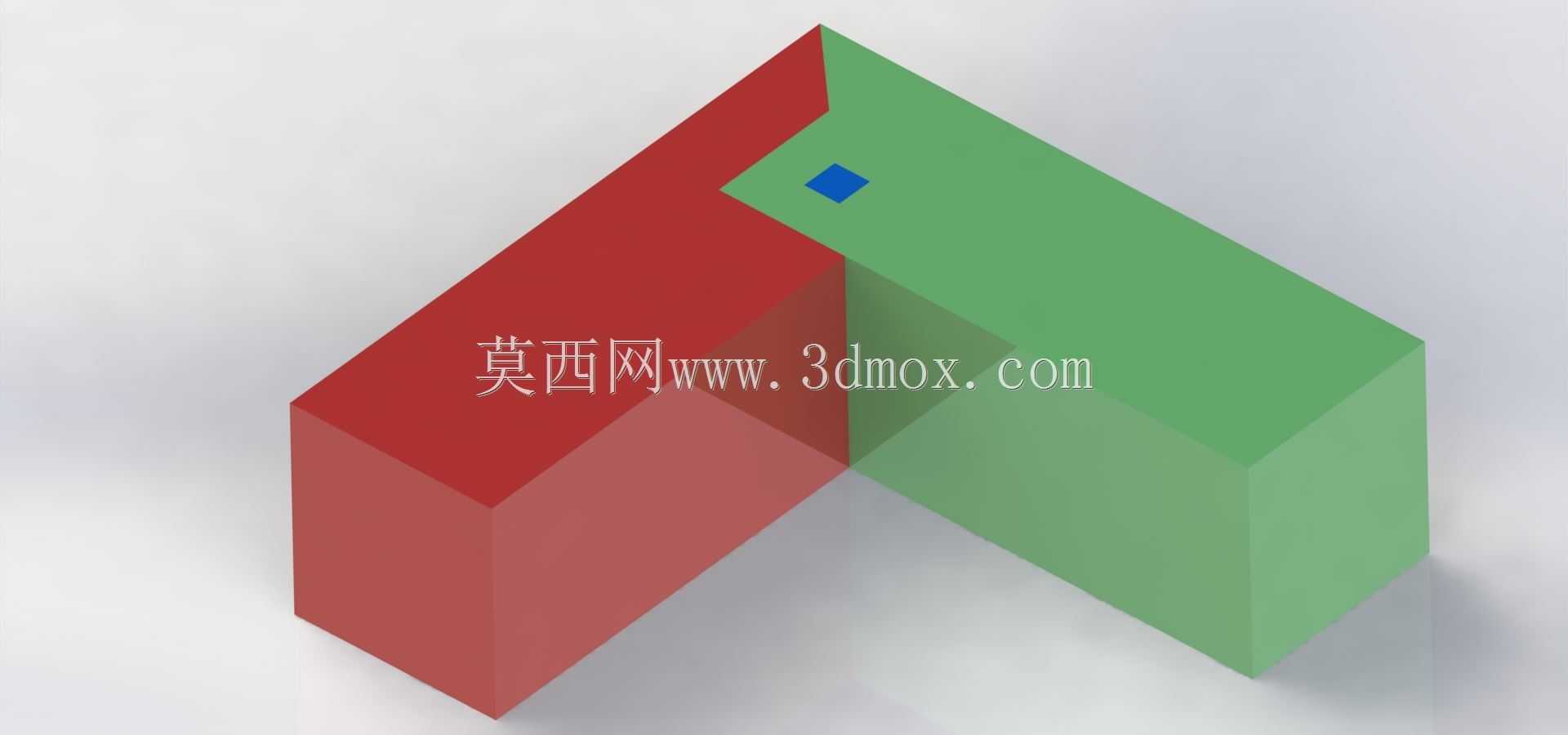

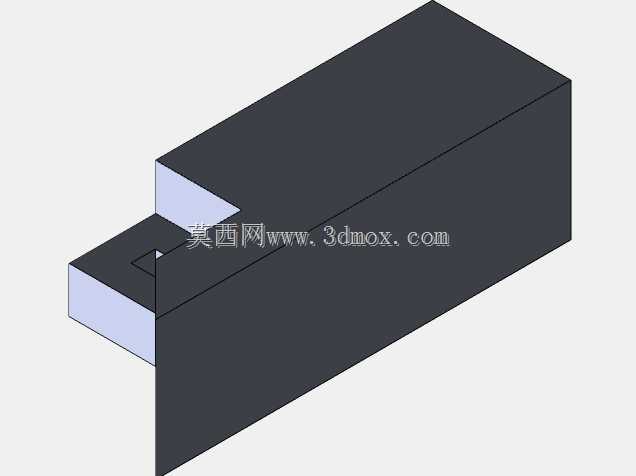

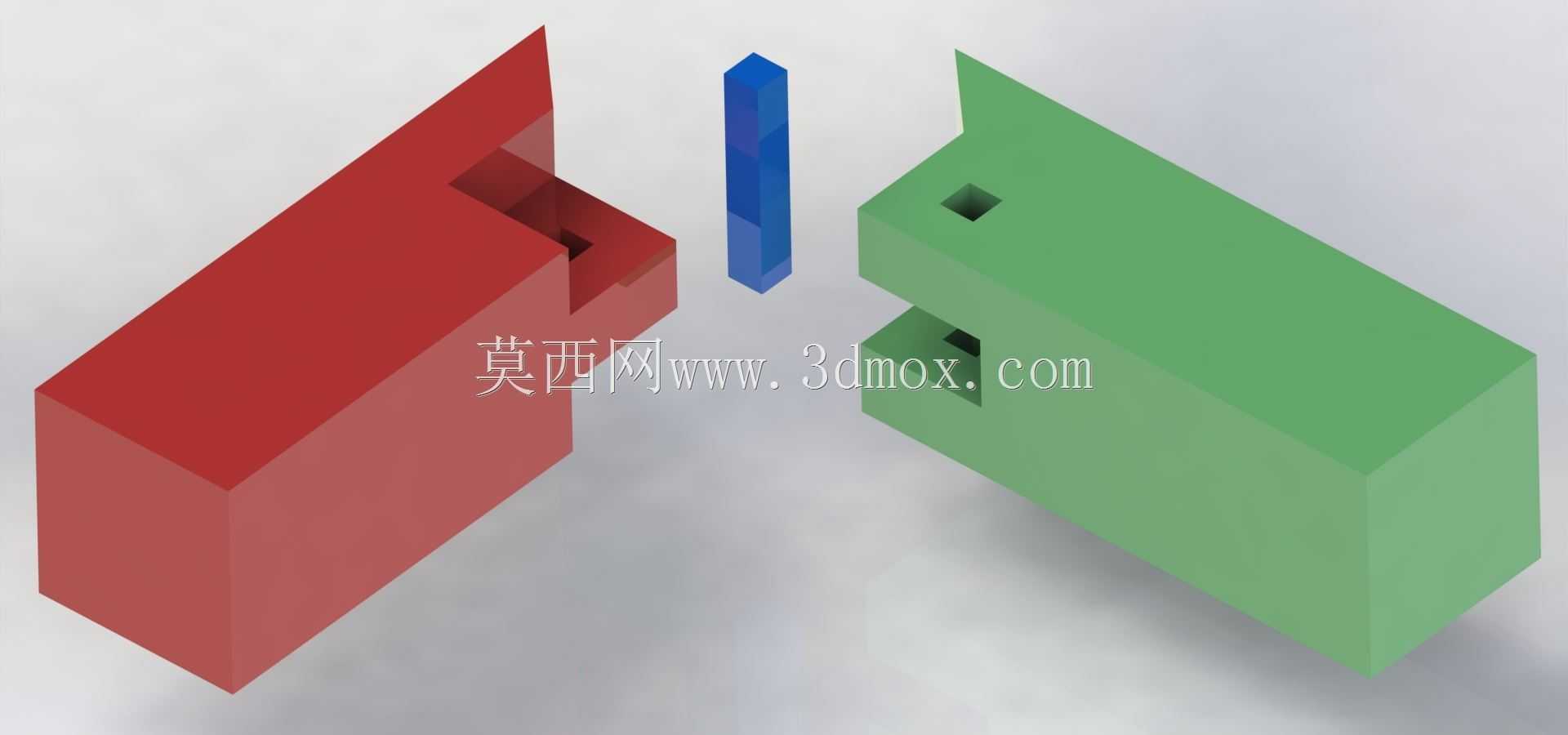

在模块化框架搭建、型材拼接组装的现场施工场景里，角部连接的可靠性直接决定整体结构的抗扭、抗形变能力，这类榫式角接头正是为解决直角拼接位的对位偏差、连接松动问题设计的。不同于常规靠螺丝锁紧的外置角码，该接头采用嵌入式榫卯咬合结构，两个连接端分别对应两根待拼接的型材端部，公榫与母槽的配合面做了贴合度优化，安装时只需将两端分别插入对应型材的预设腔槽，即可完成直角位的初步定位，不需要额外的对位工装辅助，能大幅降低现场组装的对位耗时。从结构受力角度看，接头的咬合面覆盖了型材端部的大部分接触区域，垂直于拼接方向的载荷可以通过榫面均匀传递到两根型材上，避免了常规角码连接时螺丝孔位应力集中导致的型材开裂、接头偏移问题。设计时特意将接头的外轮廓与拼接完成后的型材外表面做了齐平处理，不会出现外置连接件突出的问题，既满足外观平整的要求，也不会在后续安装外围护板时出现干涉。接头的安装边界完全匹配常用规格的方形型材内腔尺寸，插入端的长度经过反复校核，既保证足够的咬合深度来承受横向拉扯力，也不会因为插入过深挤占型材内部的走线空间，适配需要在型材内腔布置线路、气路的设备框架场景。在输送线侧边护架、设备防护栏、小型工作台框架的搭建场景中，这类接头可以快速完成90度角位的连接，不需要对型材端部做复杂的切角处理，普通施工人员经过简单交底就能完成安装，连接完成后的角位垂直度偏差可以控制在很小的范围内，不需要反复调整校准。接头的咬合位置预留了微小的工艺间隙，既方便安装时的插拔操作，也能适配型材生产时的小幅尺寸公差，不会因为型材内腔的尺寸微差出现插装困难或者配合过松的问题。在长期受振动的设备框架上使用时，嵌入式的榫接结构能分散振动带来的连接应力，相比外置角码更不容易出现螺丝松动、框架晃荡的问题，日常维护时也不需要频繁检查锁紧件的松紧状态。
