法兰式管道流体过滤装置结构设计

　　在工业流体输送管路系统中，这类法兰式过滤装置是保障下游设备稳定运行的核心元件，常被布置在泵、阀、精密仪表等关键设备的前端入口段，用来拦截流体介质中裹挟的金属切屑、焊渣、密封带残段、固体颗粒杂质，避免杂质进入精密配合副造成部件卡滞、流道刮伤、密封面磨损甚至设备堵转故障。从实际工程应用场景来看，这类过滤结构适配净水处理、液压传动、润滑系统、轻化工流体输送、燃油供给等多类管路场景，不同工况下仅需更换对应精度的滤网滤芯即可适配不同清洁度要求的介质过滤需求，无需改动外部安装结构，通用性较强。

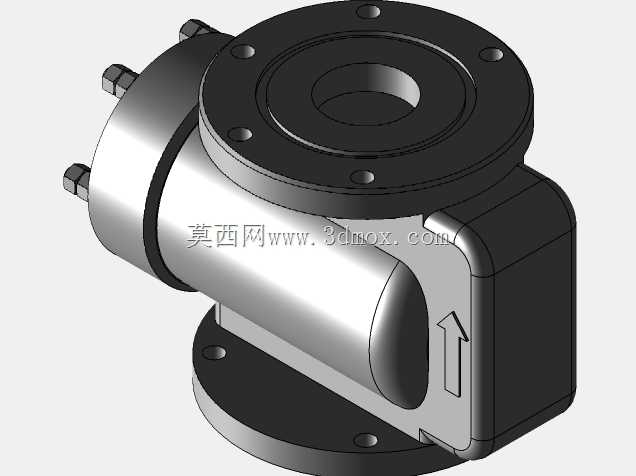

　　从结构设计思路来看，该装置采用直通式筒体加侧置排污/检修腔的布局，主体流道保持轴向贯通，尽可能降低流体经过过滤段的沿程压力损失，避免因过滤装置造成过大的管路压降影响系统输送效率。两端采用标准圆形法兰连接结构，法兰面均布螺栓安装孔，安装时可直接与同通径的管路法兰对接，通过螺栓预紧配合密封垫片实现端面密封，安装对位便捷，承压能力稳定，适合中低压管路的长期固定安装。筒体底部设置同规格的安装法兰支座，可通过支架将过滤器固定在管路机架或安装基础上，抵消管路振动与介质冲击带来的载荷，避免法兰接口处出现应力集中导致密封失效。

　　功能设计上，筒体侧面的凸起腔体为滤芯容纳与杂质沉降区，腔体外表面冲压成型的流向箭头标识，可在现场安装时直接提示安装人员介质流向，避免反向安装导致滤芯被冲脱、过滤功能失效的问题。该腔体可通过拆卸侧端盖实现滤芯的快速更换与积存杂质的清理，无需将整个过滤器从管路上完全拆解，大幅降低日常维护的工作量与停机时间。筒体与法兰、侧腔的连接过渡处均采用圆角过渡设计，既可以降低结构应力集中系数，提升部件承压时的结构强度，也能减少流道内的湍流死角，避免杂质在腔体内异常沉积造成流道通径缩减。

　　从安装边界尺寸来看，该过滤器的轴向安装长度、法兰外径、螺栓孔分布圆直径均匹配对应通径的管路法兰标准，安装时无需额外制作过渡转接件，底部支座的安装孔位预留了足够的螺栓操作空间，现场安装时可从侧面直接穿入固定螺栓完成支座锁紧。整体结构的外部轮廓无尖锐外凸结构，侧腔与筒体的衔接处做了圆弧收边，既可以避免安装过程中磕碰划伤操作人员，也能减少外部积灰积水的死角，适配车间、户外等多类安装环境。在建模细节处理上，所有法兰密封面均预留了标准的密封垫片放置槽，螺栓头部与法兰接触面做了平垫安装位的沉台处理，端盖与筒体的连接螺栓均做了防松结构的适配设计，完全符合实际管路元件的工程设计规范，可直接用于管路系统的装配干涉校验、安装布局模拟，也可作为同类型过滤产品结构优化的参考原型，帮助设计人员快速完成过滤单元的选型匹配与结构改型。
