L型榫卯插接拼接组合块结构设计

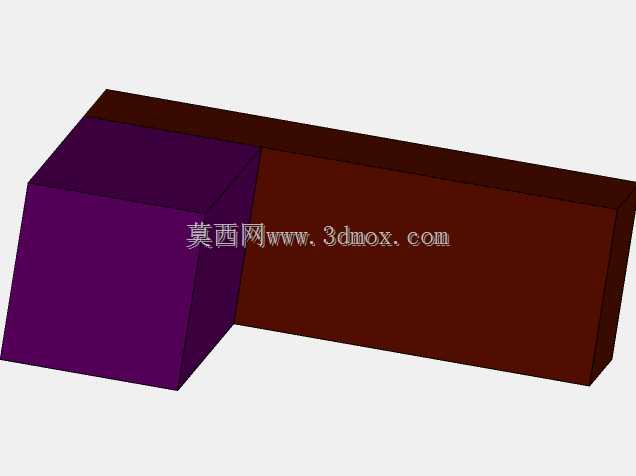

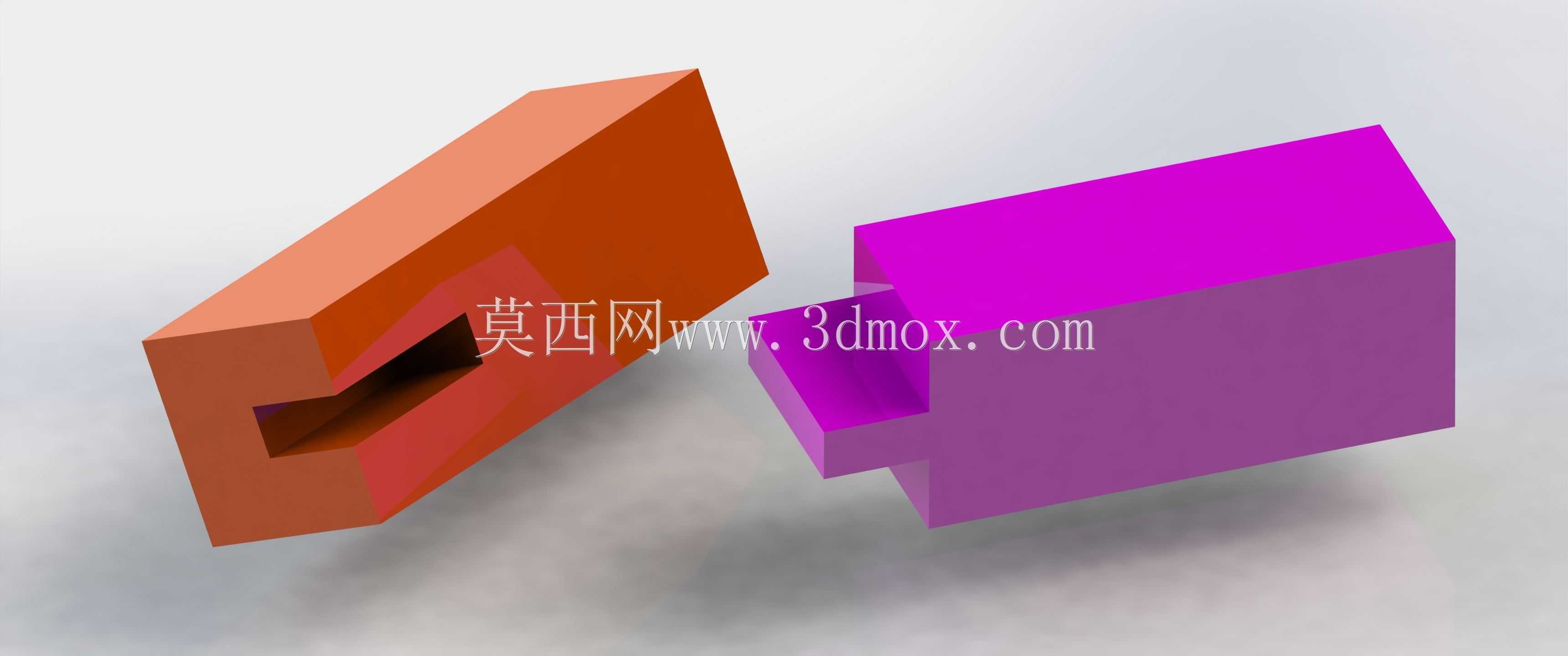

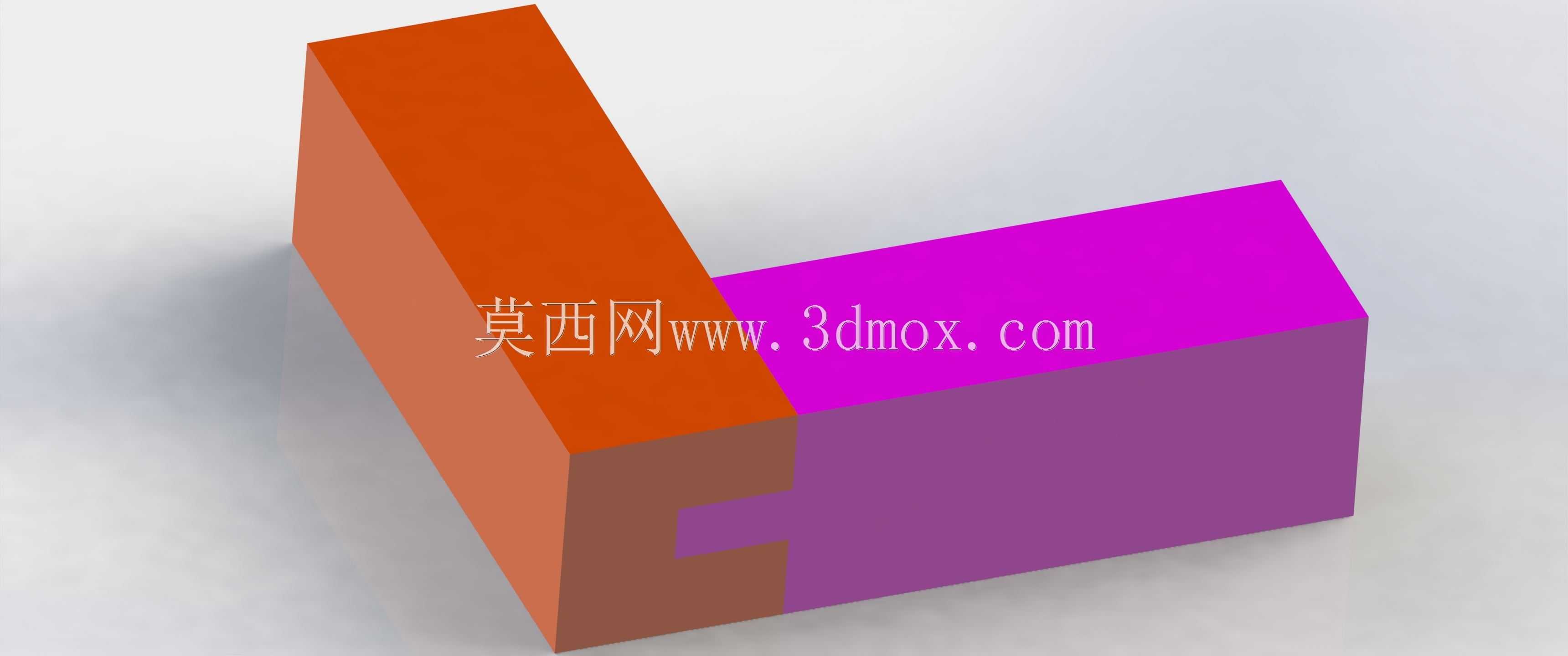

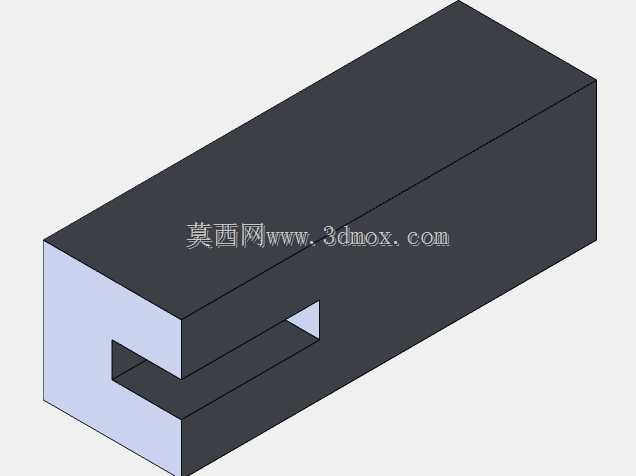

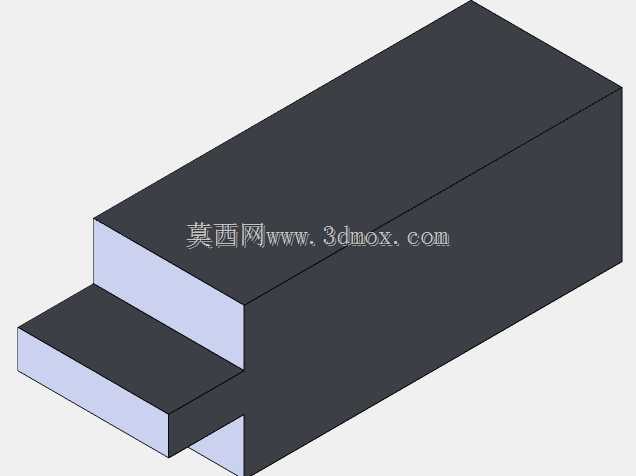

这类插接组合结构在工装夹具快换、模块化物料承载架、小型教具拼接组件中应用十分广泛，日常做非标治具的定位拼接、工位物料分隔架的快速组装时，都能用到这类无紧固件的插接结构，不需要额外准备螺栓、销钉等连接件，对准插接位就能完成两个构件的稳固连接，拆装效率比传统螺纹连接高出不少，也不会出现连接件丢失、滑牙的问题。从结构设计逻辑来看，两个构件分别做了公母适配的榫头与榫槽结构，橙色构件的插接端做了凸型榫头，紫色构件的对应位置做了尺寸匹配的凹型榫槽，插接配合面预留了合理的安装间隙，既不会因为间隙过大导致拼接后晃动错位，也不会因为间隙过小出现插接卡滞、装配不到位的问题，实际装配时顺着插接方向平推就能完成两个块体的组合，不需要额外施加敲击力，徒手就能完成拆装操作。外形上两个构件均为规整长方体结构，拼接完成后整体呈L型直角形态，两个块体的外侧端面均为平整平面，安装时可以直接贴合在工作台面或者设备安装基准面上，不需要额外做找平处理，安装边界清晰，拼接后没有突出的连接结构，不会和周边其他构件产生运动干涉。设计这类结构时，首先要确认插接方向的受力载荷，日常使用中如果是承受垂直于拼接面的拉力，榫头的咬合深度要做足够，避免受拉时脱开；如果是承受平行于拼接面的剪切力，要适当增加榫头的接触面积，降低配合面的压强，避免长期受力出现磨损变形。这类结构的配合公差一般选间隙配合，针对塑料材质的工件可以适当放大0.1-0.2mm的间隙，针对金属切削加工的工件可以把间隙控制在0.05mm以内，兼顾装配顺畅度和拼接后的结构刚性。实际生产中这类结构可以直接通过注塑、铣削加工成型，不需要额外的后处理工序，加工成本低，适合批量生产应用，在模块化教学器具、快换工装组件、简易包装支撑结构中都能适配使用，拼接完成后可以根据实际使用需求在块体上加工安装孔、定位槽，拓展更多的安装连接功能。
