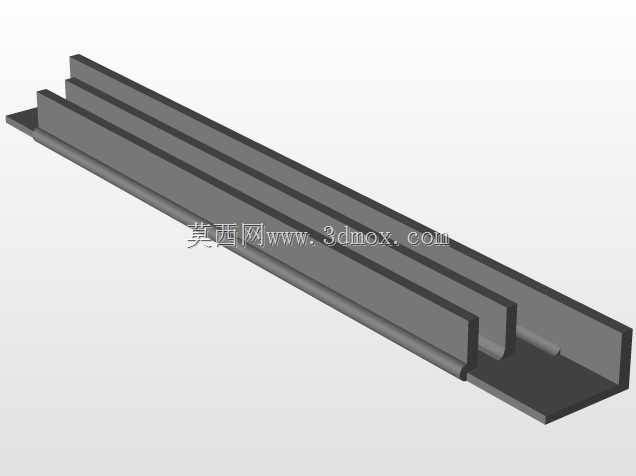

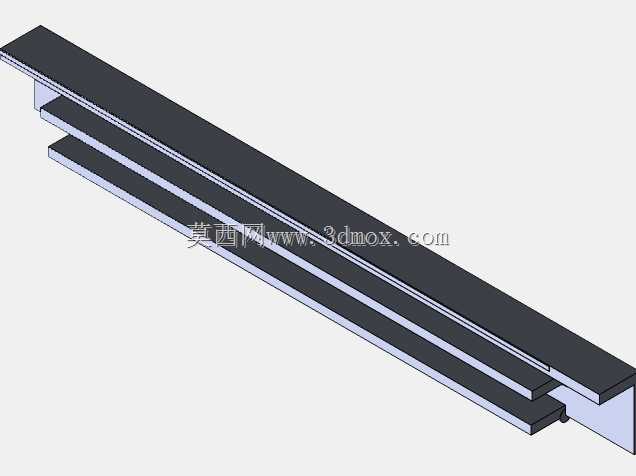

冷柜冰箱抽拉式多层滑动导轨结构

这类导轨主要应用在家用冰箱、商用冷柜的抽屉承重滑动场景中，承担抽屉、储物格的抽拉导向与承重支撑作用，日常使用中需要承受储物格满载食材的重量，同时保证数万次抽拉动作的顺畅度，不会出现卡滞、晃动、脱轨的问题。从结构设计来看，采用多层嵌套的滑动结构，多段轨体依次配合，能够在有限的安装空间内实现更长的抽拉行程，让抽屉可以完全拉出，方便用户拿取冷柜深处存放的物品，避免出现储物死角。设计过程中首先要匹配冷柜、冰箱内胆的安装预留空间，轨体的宽度、厚度都需要严格适配内胆侧壁的安装槽位，安装孔位的间距要和箱体预装的固定柱位置完全对齐，不需要额外打孔就能完成装配，适配量产线的快速组装要求。轨体的截面采用折弯成型的结构，相邻轨体之间的配合间隙控制在合理范围，既不会因为间隙过大导致抽拉时晃动异响，也不会因为间隙过小出现低温环境下收缩卡滞的问题，毕竟制冷设备内部长期处于低温高湿环境，设计时已经考虑到材料低温形变的余量，避免温差变化导致导轨动作失效。承重层面，单组导轨可以满足常规家用冰箱抽屉满载的承重需求，轨体边缘做了圆滑过渡处理，不会在安装或者使用过程中划伤内胆或者用户手部，末端设置有限位结构，抽屉拉到最大行程位置时会自动限位，不会因为抽拉力度过大导致抽屉整体脱落，避免食材掉落或者设备损坏。滑动接触面的设计考虑到长期使用的磨损问题，配合面的平整度有严格要求，不需要额外添加润滑脂就能实现顺畅滑动，也不会因为低温环境下润滑脂凝固导致抽拉阻力变大，适配制冷设备的长期使用工况。安装时只需要将导轨的固定段通过预装卡扣或者螺丝固定在箱体侧壁的对应位置，活动段和抽屉侧部的固定位连接即可，不需要复杂的调试，装配效率高，后期如果出现损坏也可以快速更换，维护成本低。这类导轨除了应用在常规家用冰箱上，也可以适配商用展示冷柜、卧式冰柜的抽拉储物结构，不同容量的设备只需要调整导轨的长度和层级数量，就能匹配不同的抽拉行程和承重要求，结构通用性较强。
