轻量化镂空四轴无人机机架结构设计

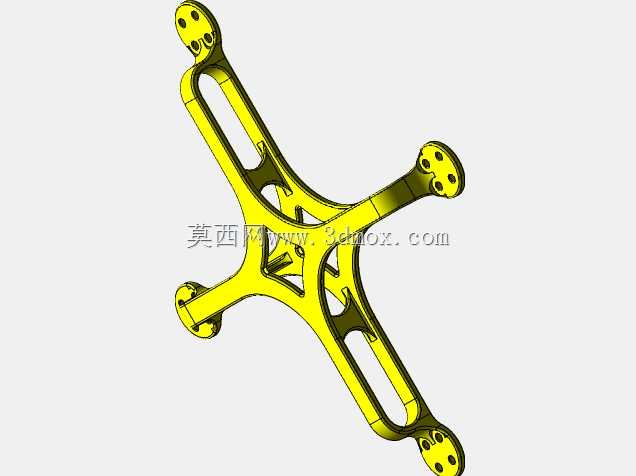

这款四轴飞行机架的设计，核心围绕小型航拍、室内教学实训以及轻度户外巡检的使用场景展开，作为飞控系统、动力组件、供电模块与载荷设备的承载基体，其结构合理性直接决定整机的飞行稳定性与抗冲击表现。从结构布局来看，采用X型四臂对称构型，四个机臂末端预留统一规格的电机安装孔位，孔位间距匹配主流22系列无刷电机的安装尺寸，安装面做了局部加厚处理，避免电机高频振动引发的安装位开裂问题，同时机臂末端的孔位同轴度公差控制在0.1mm以内，保证电机输出轴与机架平面垂直，减少飞行过程中的动力损耗与姿态偏移。

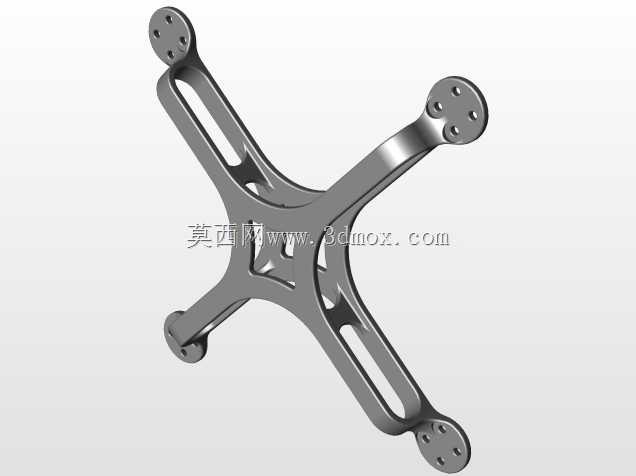

主体结构采用一体化镂空设计思路，在四个机臂的连接区域做了弧形过渡的加强筋布局，既通过挖除非受力区域的材料降低整体自重，又能保证机臂与中心安装盘的连接刚度，避免飞行过程中机臂产生谐振。中心区域预留了分层安装空间，底层可放置飞控板与电调组件，中层可固定电池仓，上层可搭载摄像头、图传模块等载荷，各安装位的孔位间距兼容主流飞控硬件的安装标准，不需要额外打孔修改即可完成硬件装配。

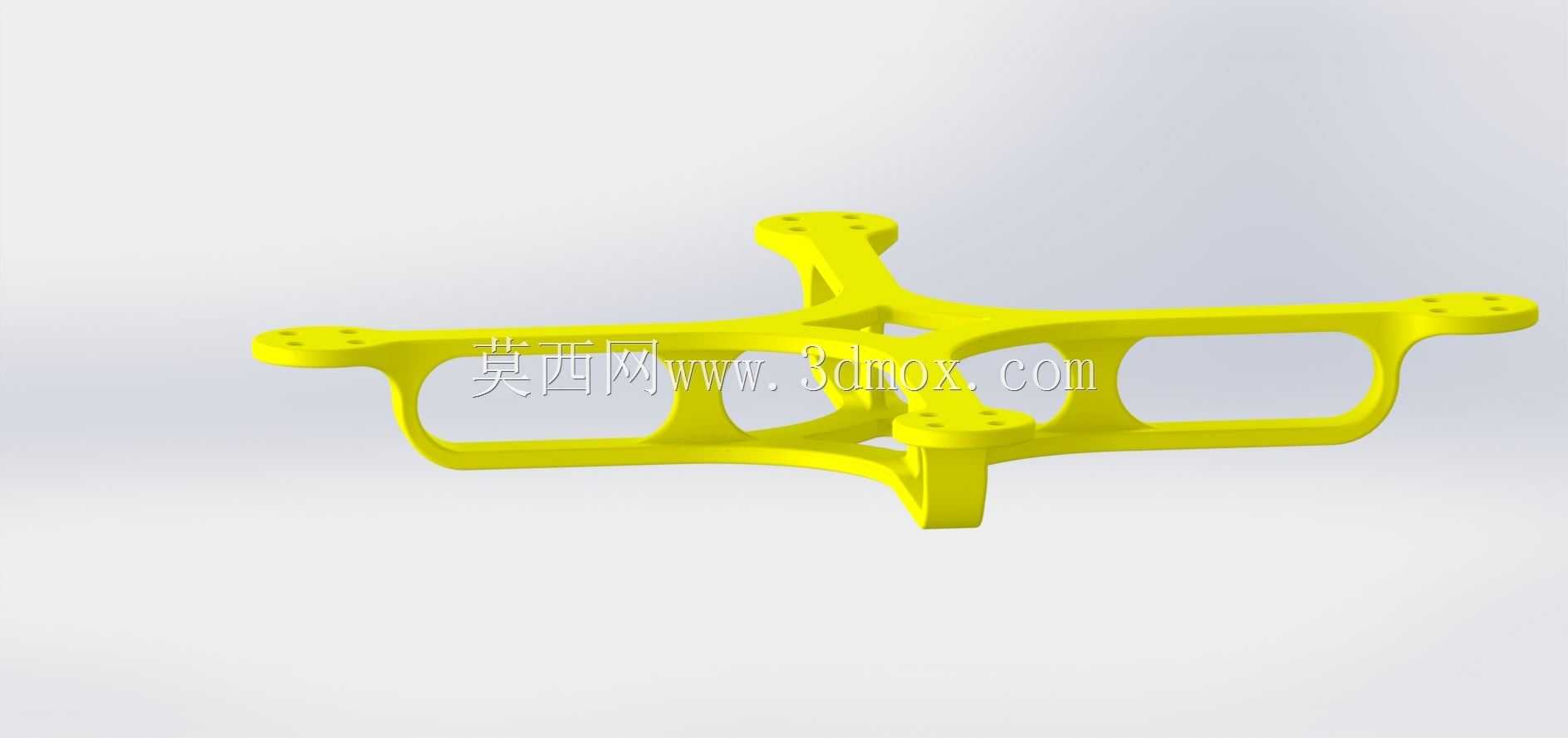

从安装边界来看，机臂展开后的对角电机轴距适配8寸螺旋桨的使用需求，机臂末端到中心盘的距离经过核算，保证螺旋桨转动时不会与中心区域挂载的设备产生干涉，机架底部预留了起落架安装卡槽，可直接插接配套的减震起落架，抵消降落时的地面冲击。机架整体的壁厚经过受力仿真优化，受力集中的机臂根部壁厚大于非受力的镂空区域，在保证1.5米高度自由跌落不出现结构断裂的前提下，尽可能压缩材料用量，提升整机的推重比。日常使用中，这类机架可适配青少年科创教学的无人机组装实训，也可作为小型巡检无人机的承载结构，搭配不同的载荷模块完成室内管线巡查、低空航拍取景等作业任务，其对称结构也能降低飞控参数调试的难度，新手组装后不需要做过多的重心配平即可完成首飞校准。
