适配小型无人机的CCD摄像固定安装结构

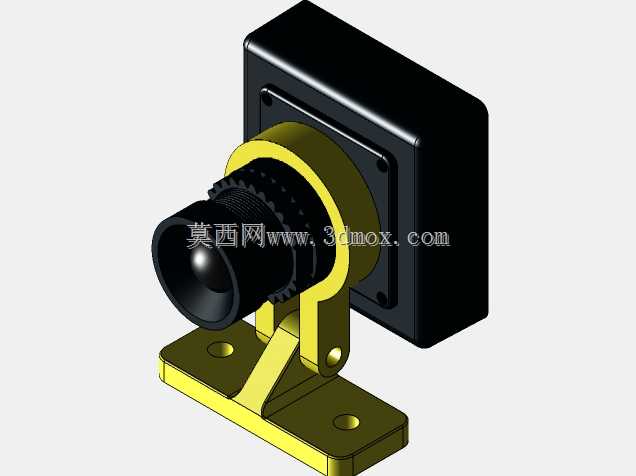

这套机载摄像固定结构，主要面向小型多旋翼无人机的航拍、巡检作业场景设计，解决了市面小型CCD摄像模块缺乏配套机载安装位的实际问题。从结构功能来看，整体分为摄像模块防护仓、角度调节支架、安装固定底座三个核心部分，黑色防护仓采用全包覆式结构包裹CCD核心电路部分，可阻挡飞行过程中浮尘、草屑对电路接口的磕碰损伤，同时预留镜头伸出的开孔，不会遮挡摄像取景范围。中间的黄色铰接支架是整个结构的功能核心，铰接位置采用销轴式连接，可实现镜头俯仰角度的手动调节，调节到位后依靠铰接面的预紧摩擦力保持角度稳定，无需额外锁止结构，适配不同作业场景下的取景角度需求，比如低空巡检时可向下调整角度对准地面目标，平飞航拍时可调整至水平取景位。底部的安装底座为平板式结构，开设两个对称的圆形安装孔，可通过螺丝直接固定在无人机机头位置的预留安装平面上，底座与铰接支架之间设置斜向加强筋，在降低整体重量的前提下提升支架的抗振性能，避免无人机飞行过程中电机振动传导至摄像模块导致画面抖动。设计过程中优先控制整体重量，所有非受力位置均做了减薄处理，防护仓壁厚控制在1.2mm，支架壁厚控制在1.5mm，不会给小型无人机带来过多负载负担，同时安装孔位的间距参考了主流小型四旋翼无人机的机头安装孔距标准，无需额外打孔改装即可直接适配。外形尺寸方面，整体安装完成后总长度不超过60mm，宽度不超过35mm，高度不超过40mm，安装边界完全控制在小型无人机机头的预留安装空间内，不会突出机身过多影响飞行气动布局，也不会遮挡无人机的前置避障传感器。镜头部分的调焦环完全外露，安装完成后仍可手动旋转调焦环调整焦距，无需拆卸结构即可完成画面清晰度调试，铰接支架的转动角度范围覆盖水平至向下45度区间，可满足绝大多数低空作业的取景需求，底座的安装孔为沉孔设计，螺丝安装后头部不会突出底座平面，保证安装面与无人机机身完全贴合，避免安装间隙带来的振动问题。
