一体式四旋翼多用途飞行载具结构设计

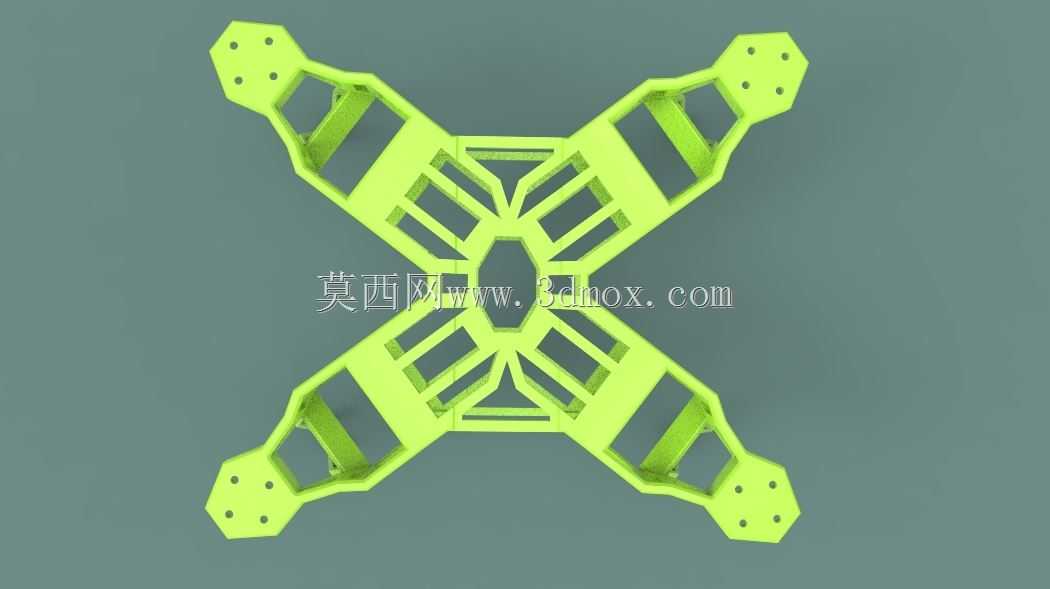

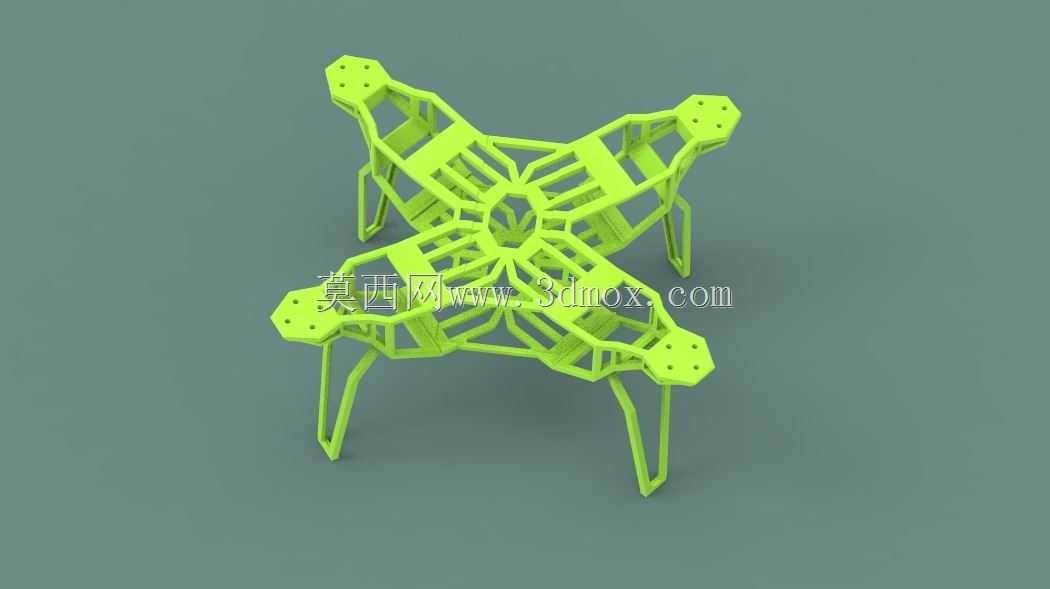

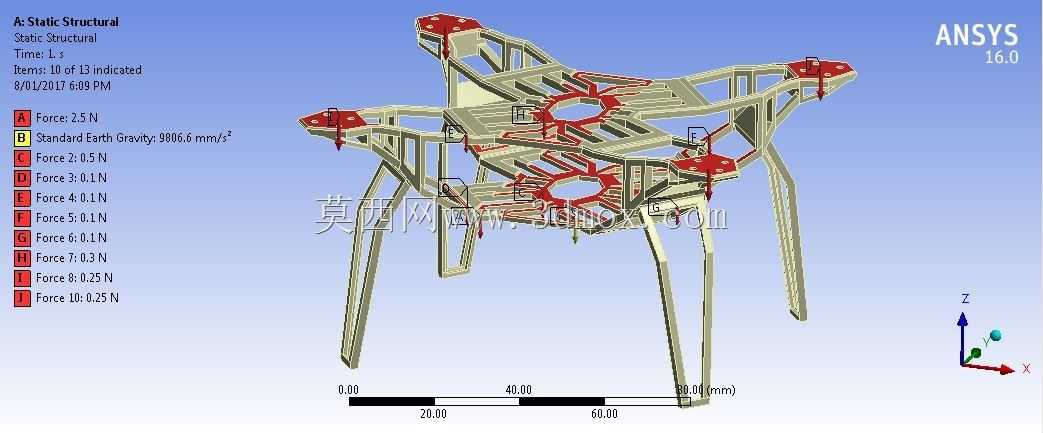

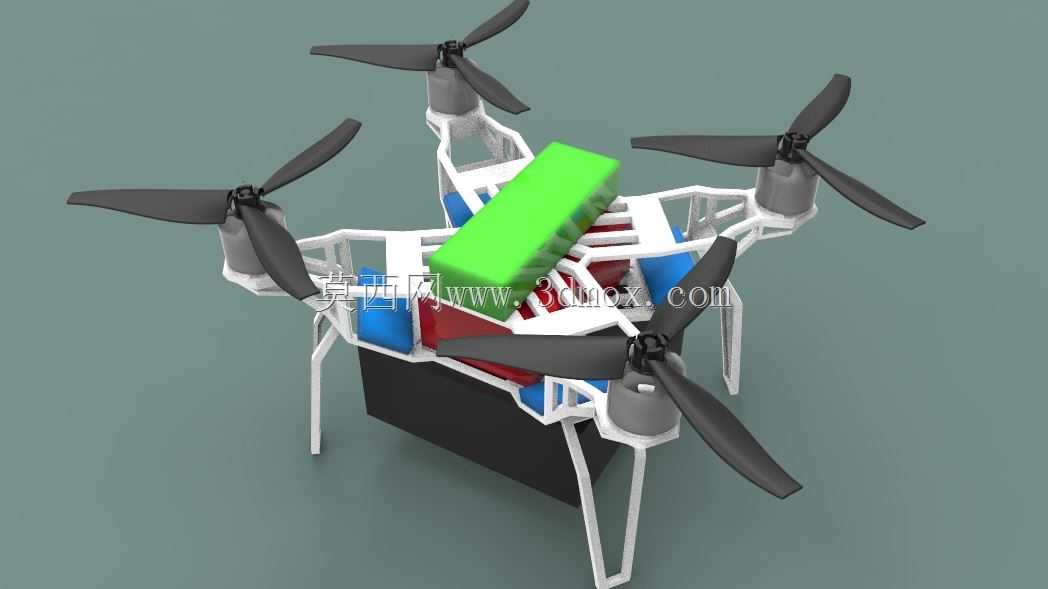

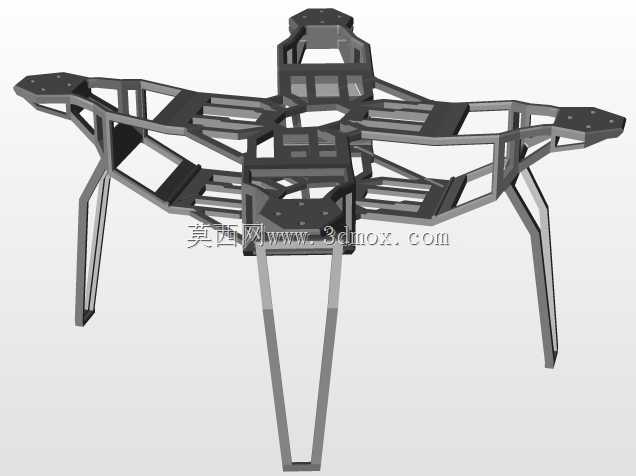

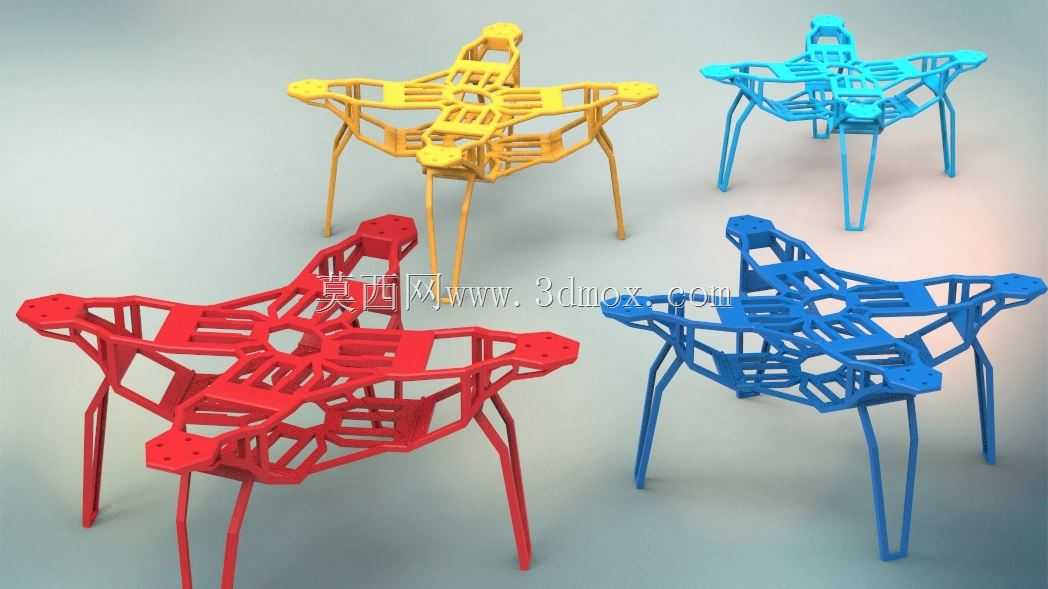

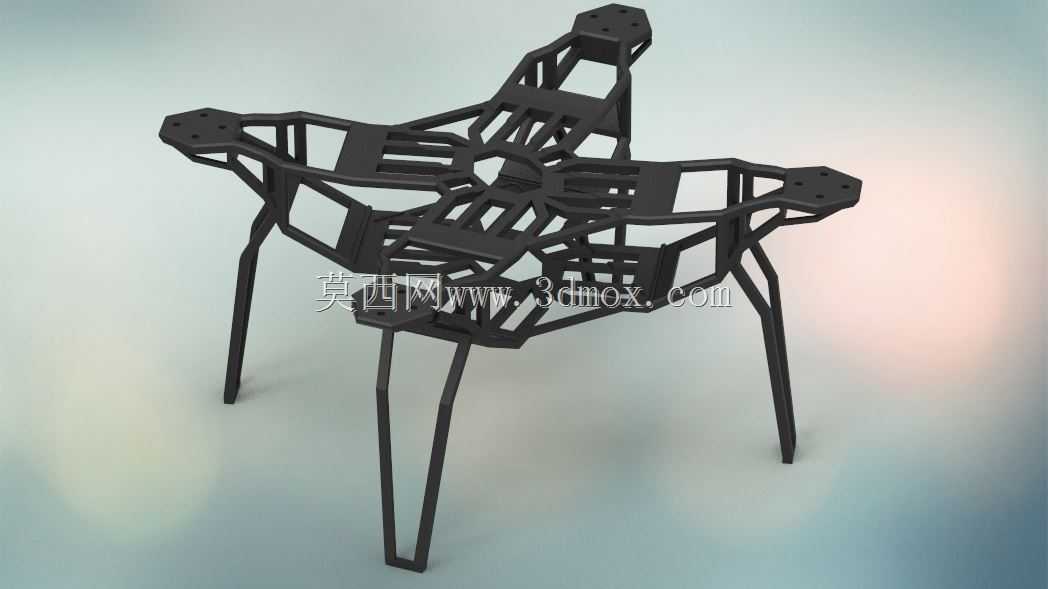

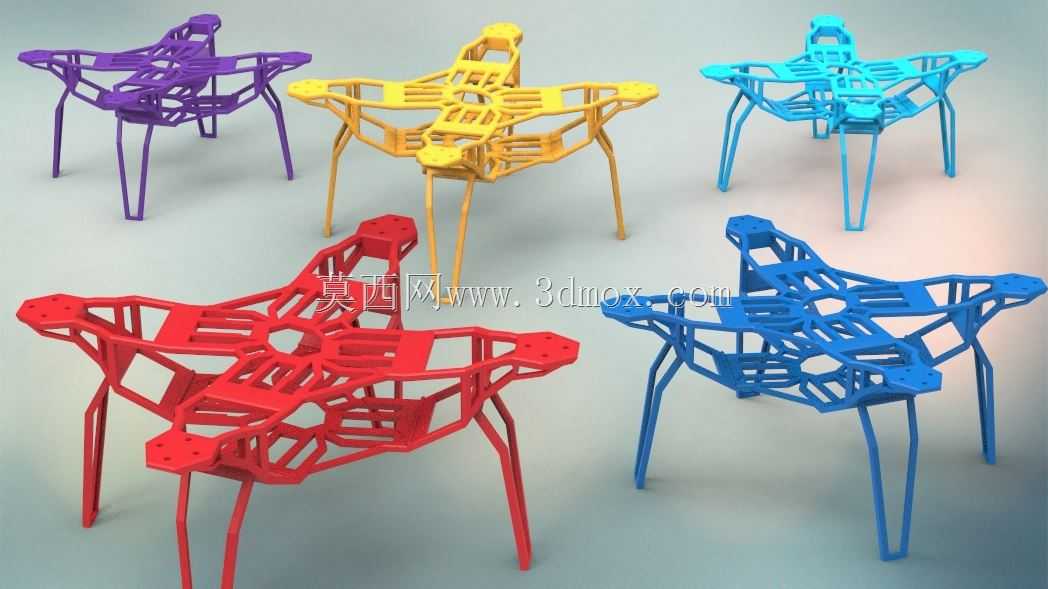

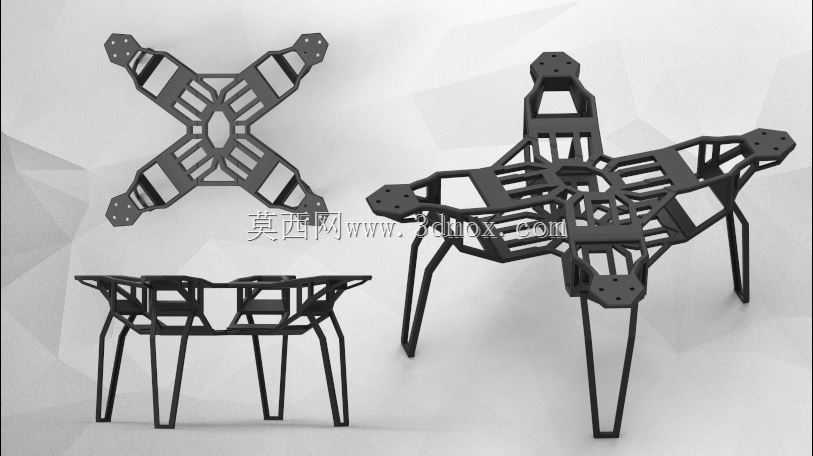

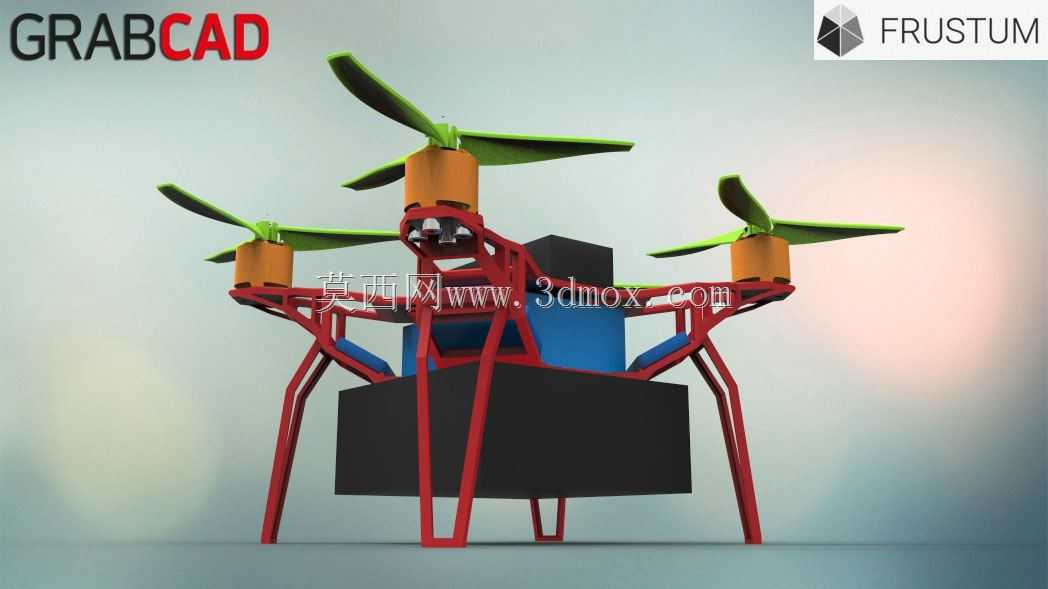

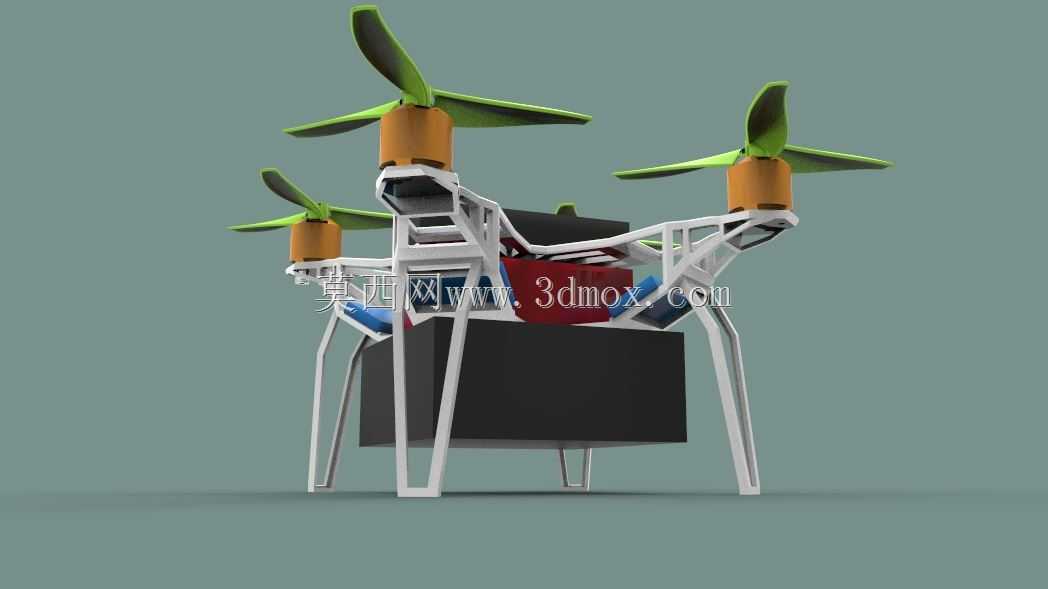

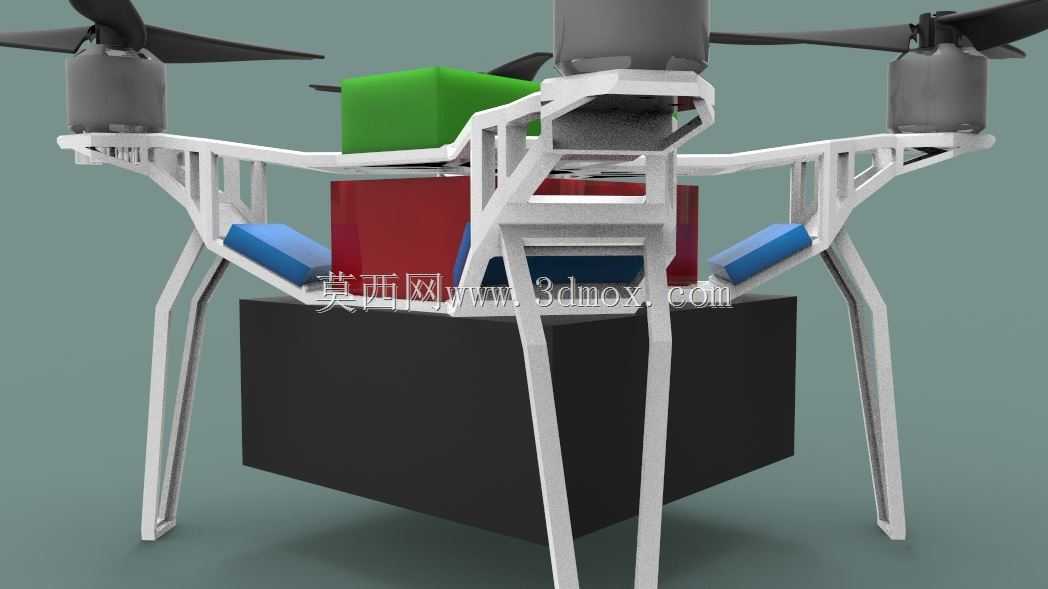

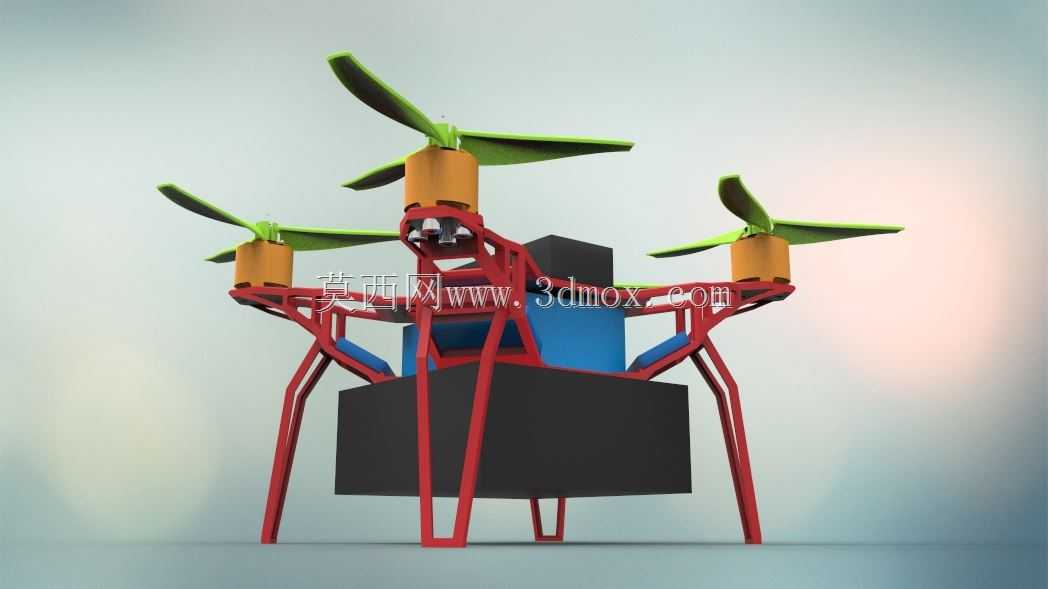

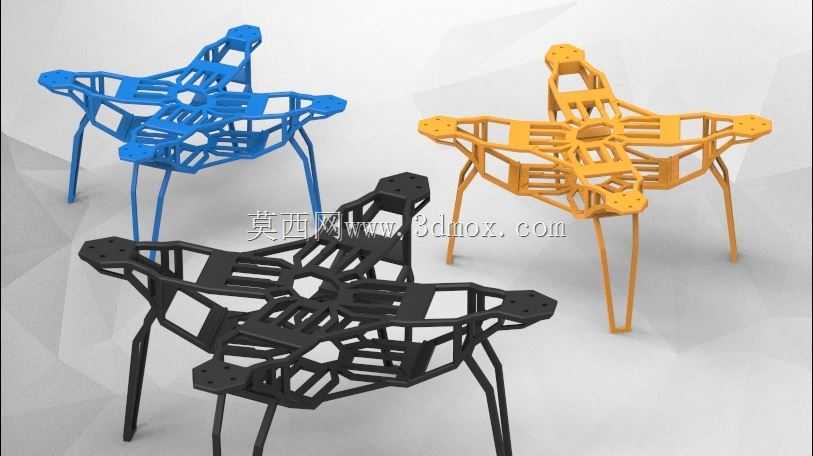

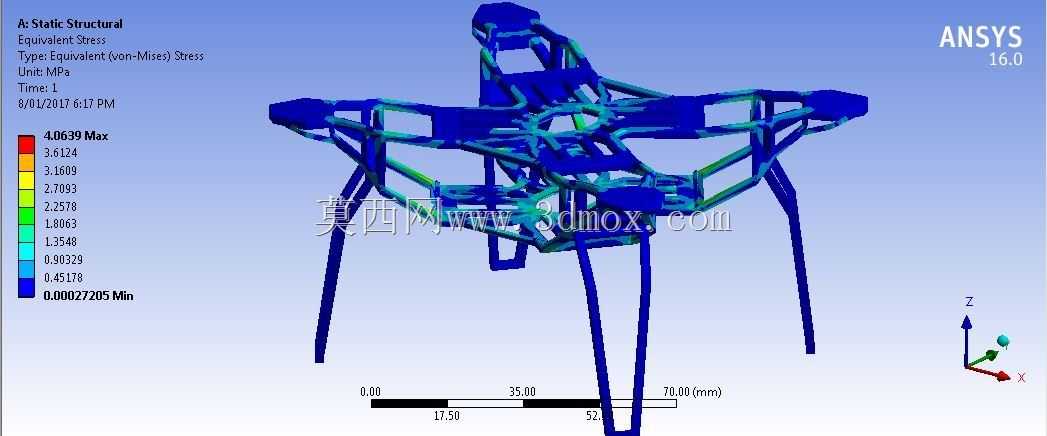

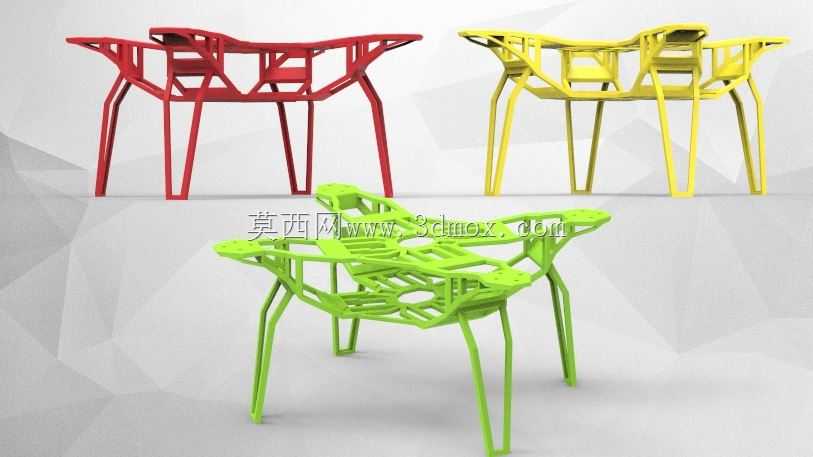

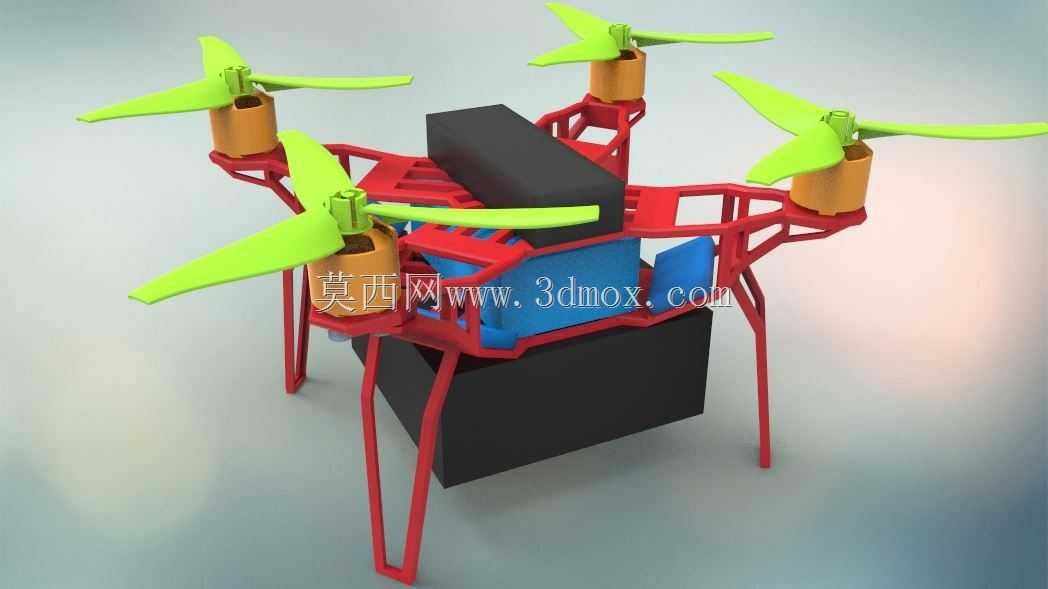

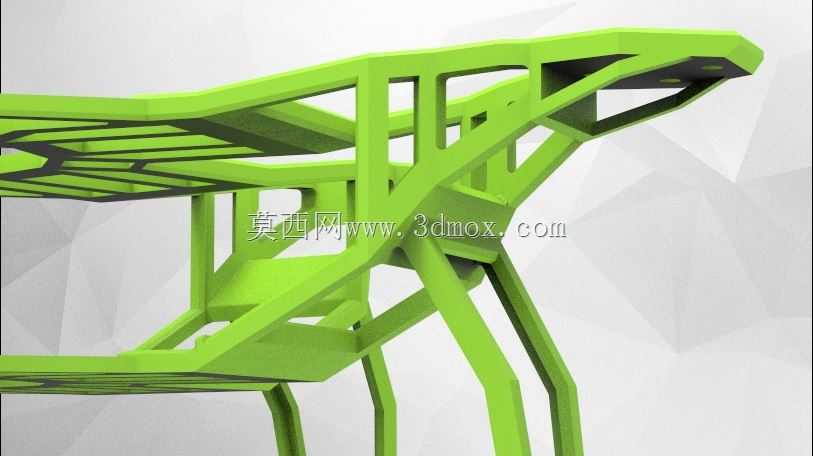

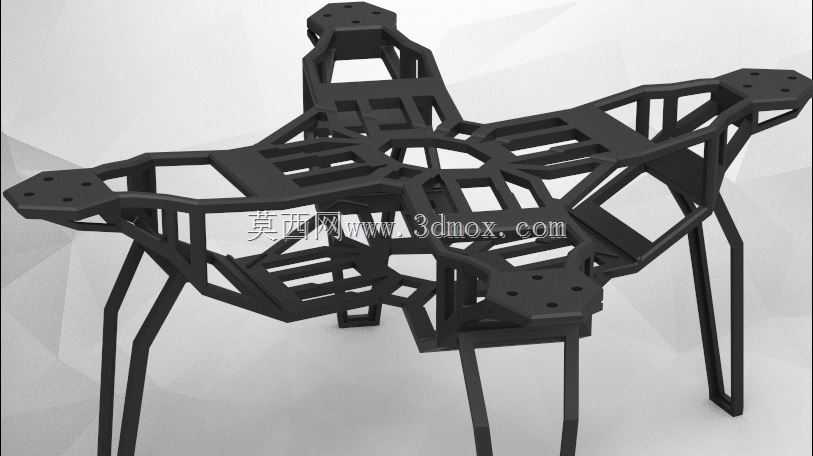

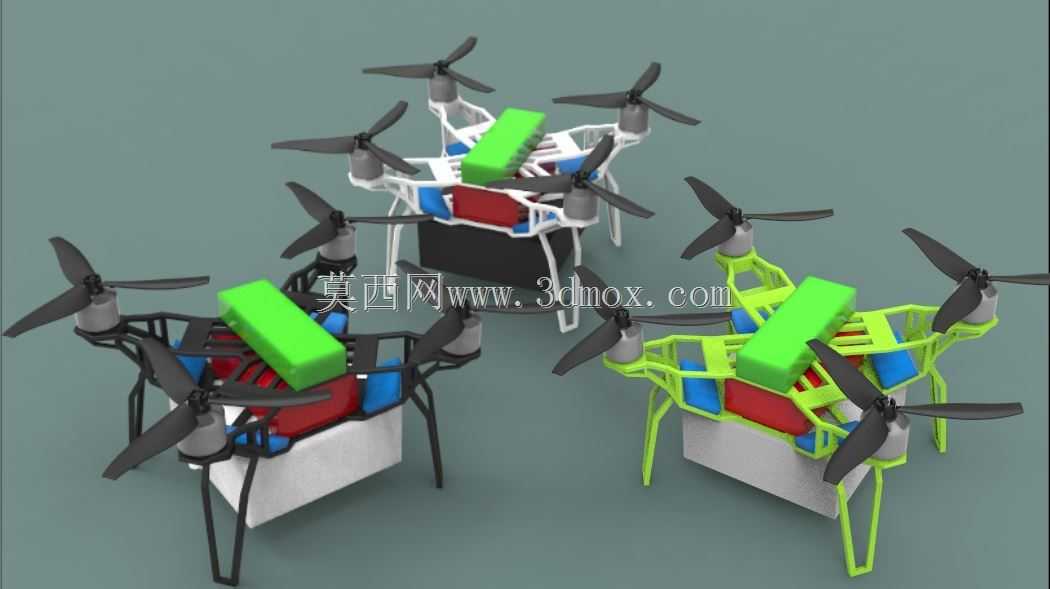

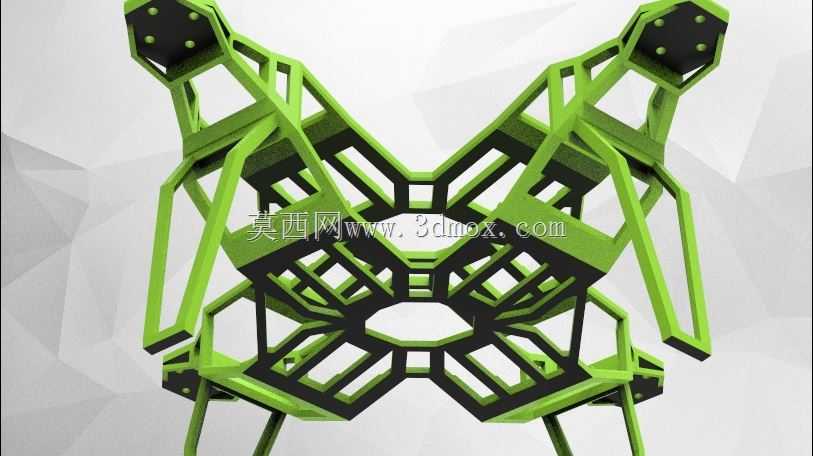

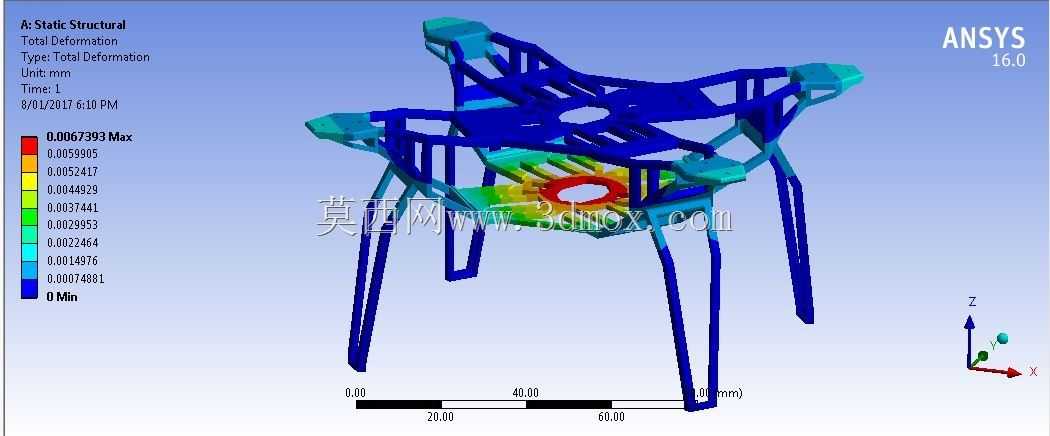

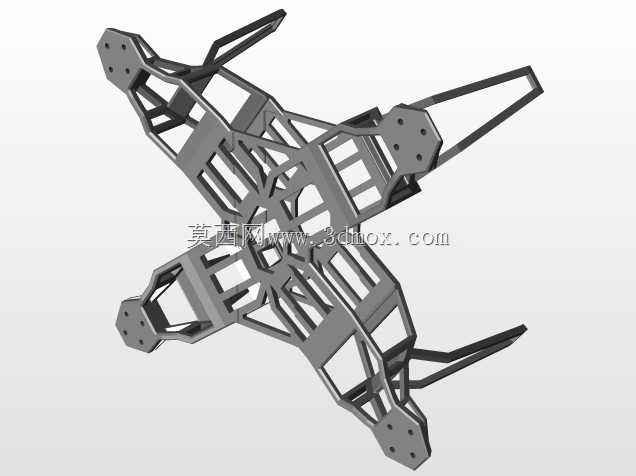

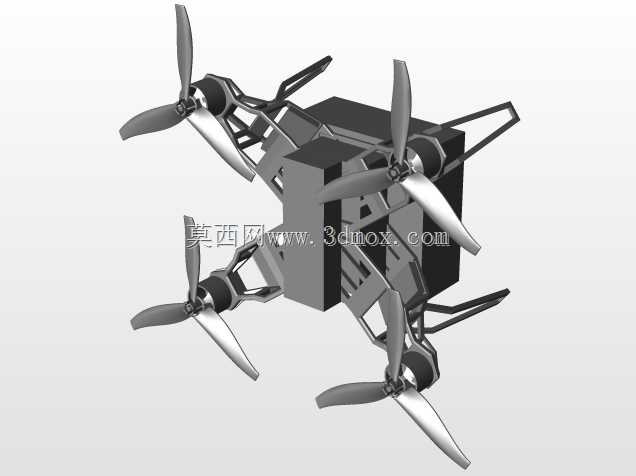

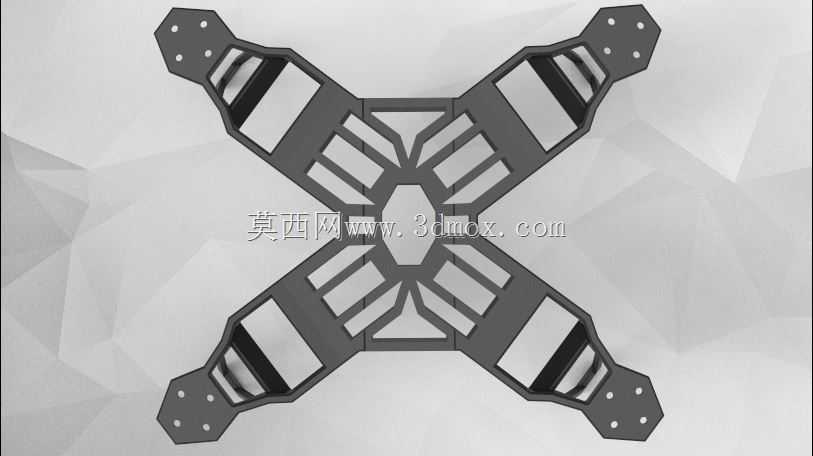

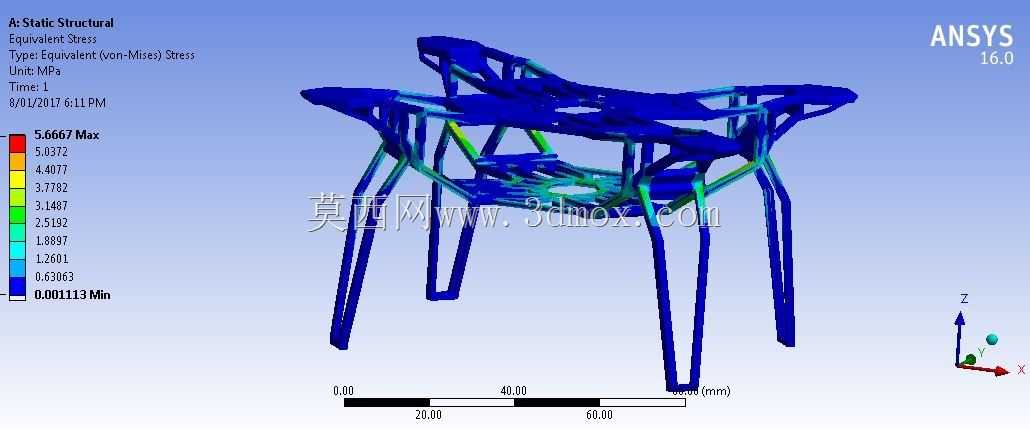

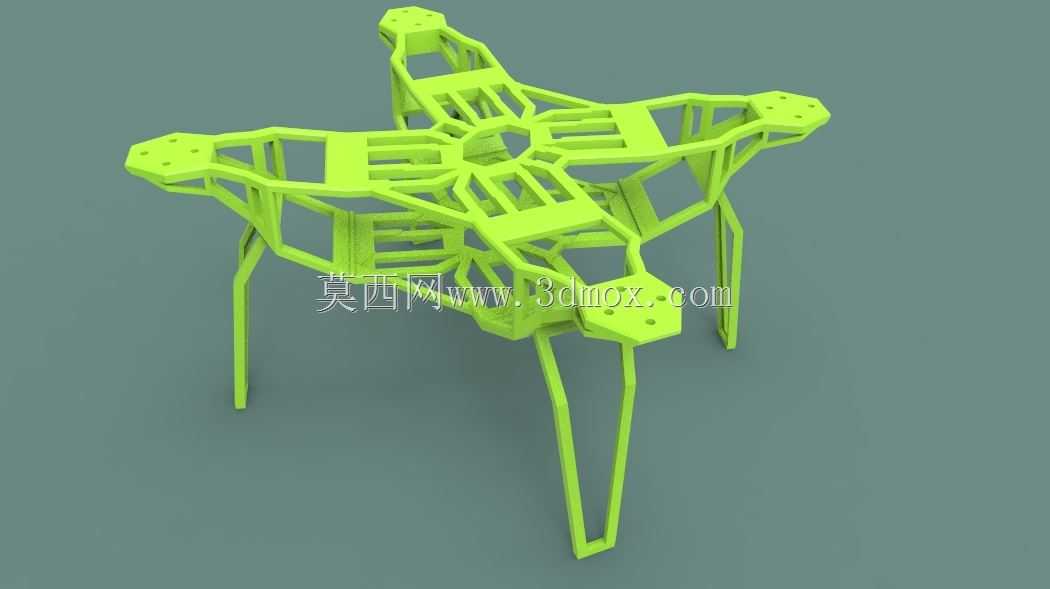

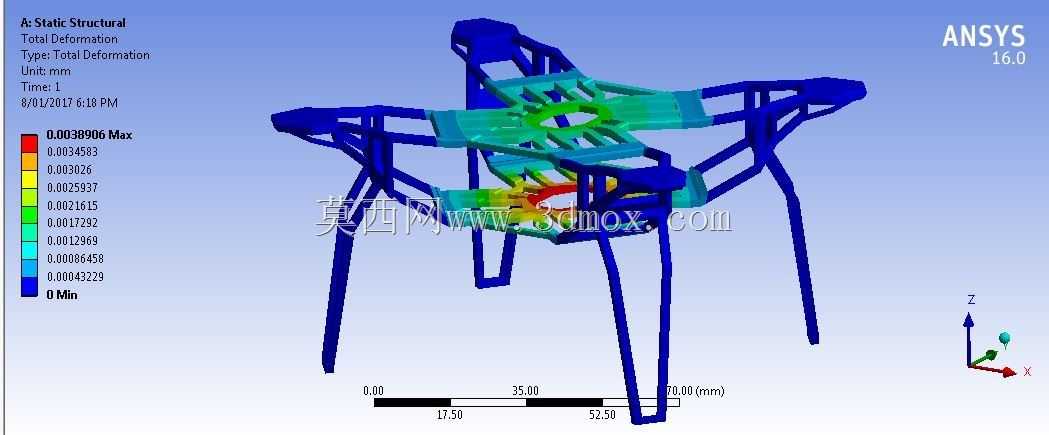

这款四旋翼飞行载具的结构设计，核心围绕小场景快速部署的作业需求展开，在前期方案推演阶段就摒弃了传统多旋翼机架多零件拼接的思路，转而采用主体结构一体化成型的方案，从根源上减少装配环节带来的连接松动、装配公差累积等问题，适配小批量快速制作的落地场景。从实际应用场景来看，这类结构的飞行载具可适配狭小空间内的巡检作业、轻载荷物资短途转运、低空环境数据采集等任务，机架预留的中部安装舱位可根据任务需求搭载不同功能模块，无需对主体结构做二次打孔或破坏性改装，Velcro尼龙粘扣的连接方式可实现功能模块的快速拆装，作业切换效率远高于螺丝固定的传统方案。设计过程中针对机架的受力路径做了针对性优化，四条机臂从中心舱体向外延伸的过程中做了渐变式的截面调整，靠近动力安装位的区域做了局部加厚处理，抵消旋翼运转时产生的持续振动对结构疲劳寿命的影响，机臂末端的动力座预留了标准的电机安装孔位，适配主流的小型无刷动力单元，安装边界可兼容常规尺寸的螺旋桨，不会出现桨叶与机架干涉的问题。起落架部分采用向外倾斜的支腿结构，在不额外增加整机重量的前提下拓宽了支撑面，降落时可抵消侧风带来的倾覆力矩，支腿的弧度设计也能在硬着陆时吸收部分冲击能量，避免冲击力直接传递到中心舱内的精密元件。材料选用ABS作为成型基材，在保证结构刚性的同时兼顾了一定的韧性，整机成型后无需额外做支撑去除后的打磨修整即可直接投入使用，针对结构做的质量与体积测算，可直接为后续的动力匹配、续航时长估算提供基础数据支撑，也可通过仿真软件验证不同工况下的结构形变情况，提前优化应力集中的薄弱区域。中心舱体采用分层式的空间规划，上层可放置飞行控制单元与导航模块，下层的封闭舱位可放置电池或任务载荷，舱体的走线槽位做了隐藏式设计，避免线材外露在飞行过程中被气流吹动干扰传感器工作，也减少了线材与结构件摩擦导致的破损风险。机臂与中心舱的过渡区域做了圆弧过渡处理，既减少了飞行过程中的结构风阻，也避免了直角连接处的应力集中问题，在做跌落冲击仿真时，该区域的应力值可控制在材料的许用应力范围内，不会出现断裂失效的情况。
