手动操作式带材切条工装结构设计

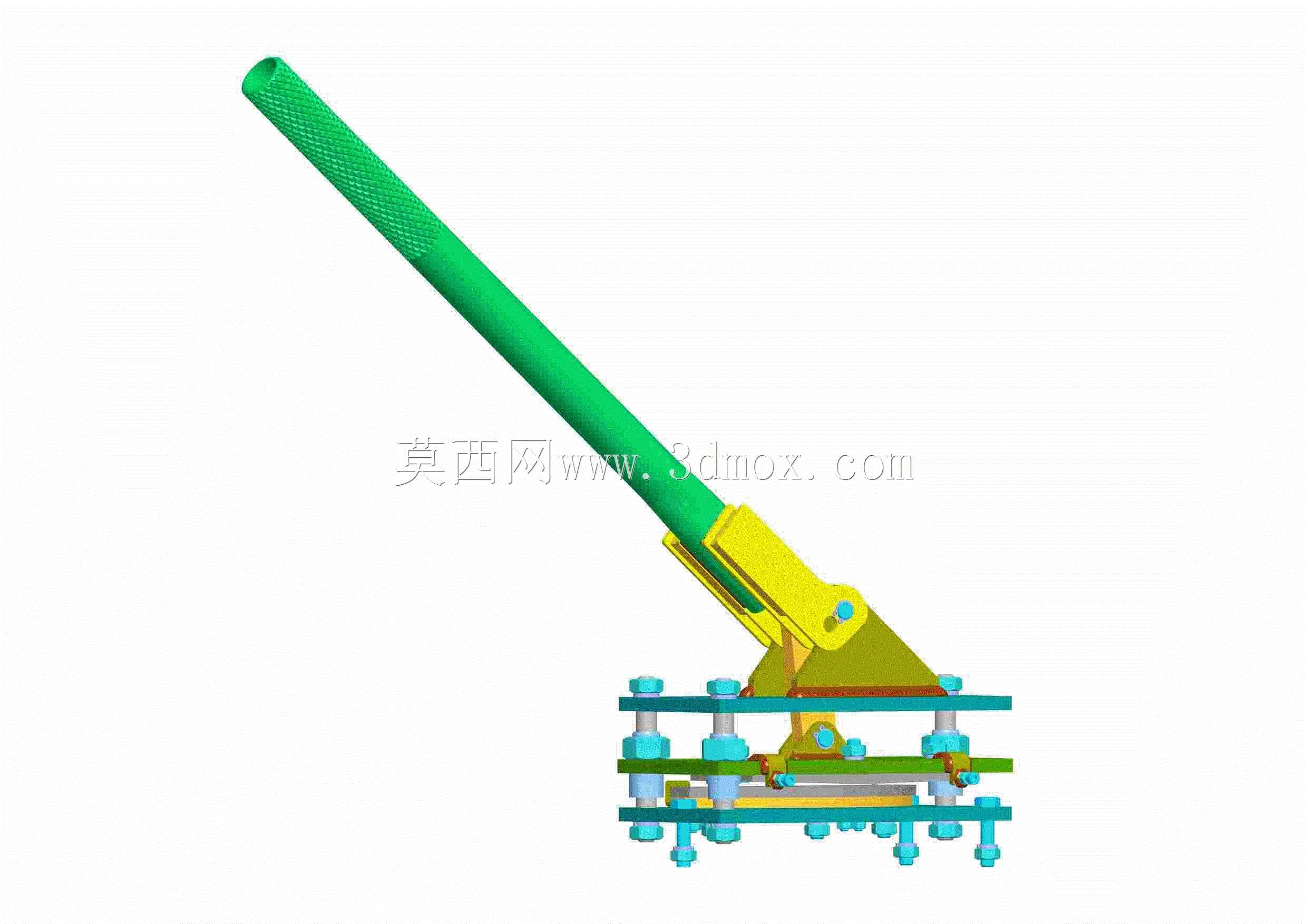

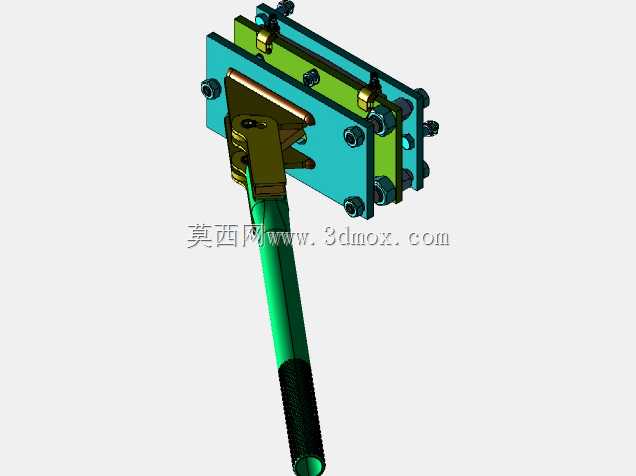

这款手动切条工装主要面向小批量带材分切加工场景，在五金加工、小型钣金作坊、样品试制工段中十分适用，无需外接动力源，依靠人力操作即可完成薄型带材的定宽切条作业，适合没有配备连续冲压设备的加工场景，或是小批量多规格的带材裁切试制需求，能有效降低小批量加工的设备投入成本。从结构设计来看，整套工装采用杠杆式施力结构，长手柄做了防滑滚花处理，操作时握持手感稳定，通过杠杆放大手部施加的作用力，无需过大的握力即可驱动裁切机构完成切边分条动作，杠杆铰接点做了耐磨衬套设计，长期反复使用也不会出现铰接位松旷导致的裁切精度偏移。下部的裁切模组采用层叠式导柱导向结构，四根对称布置的导柱配合导套保证上下模合模时的对位精度，避免切边出现毛刺、带材错位的问题，模座层间通过等高螺栓调节合模间隙，可适配不同厚度的带材裁切需求，裁切刃口采用分体式镶件设计，后期刃口磨损后仅需更换对应镶件即可，无需整体更换模座，大幅降低后期维护成本。安装边界方面，整套工装底部预留了工装台安装孔位，可直接通过螺栓固定在常规钳工工作台面上，不需要额外制作专用安装基座，整体占用台面尺寸较小，不会过多占用工位操作空间，手柄抬起后的最大高度适配成年操作人员站立操作的舒适施力角度，操作时无需过度抬臂，长时间重复作业也不易产生肢体疲劳。设计过程中重点考虑了手动操作的力传递效率，将杠杆支点位置做了多轮仿真验证，保证施加在手柄上的力可以高效传递到裁切刃口，同时在裁切工位设置了带材定位挡边，操作人员送料时只需将带材贴紧挡边即可保证切条宽度一致，不需要额外测量划线，能有效提升小批量加工的作业效率。刃口的裁切角度针对常见的薄钢带、铜带、铝带等常用五金带材做了优化，裁切时带材变形量小，切边平整度高，不需要后续二次修边处理，模座下部设置了导料间隙，裁切完成的条料可直接从模座间隙滑落，不会卡在模腔内部影响连续送料作业。
