内外径通用指针式直径测量检具设计

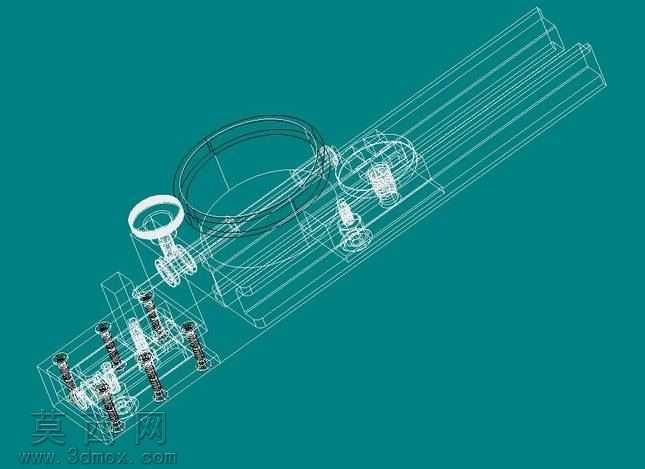

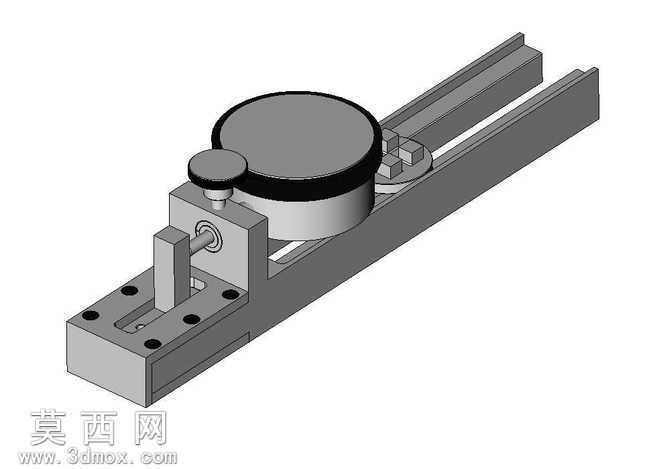

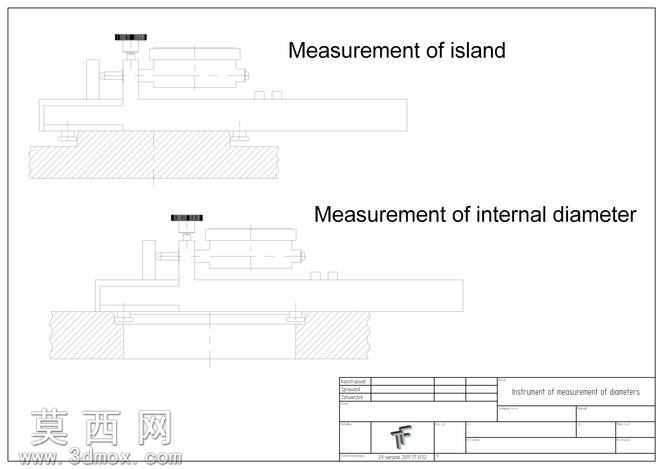

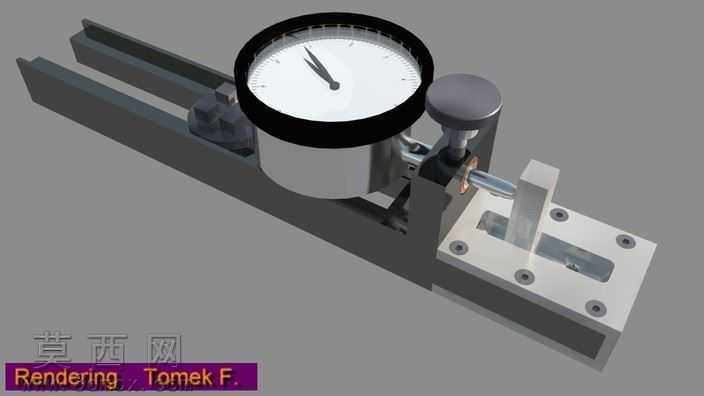

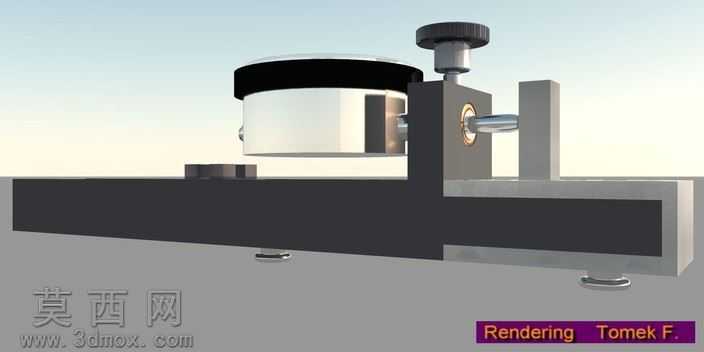

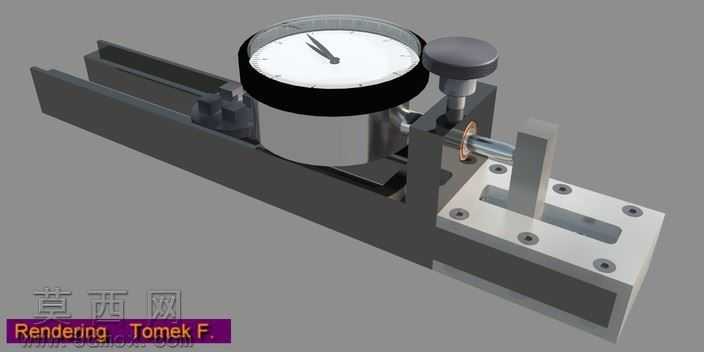

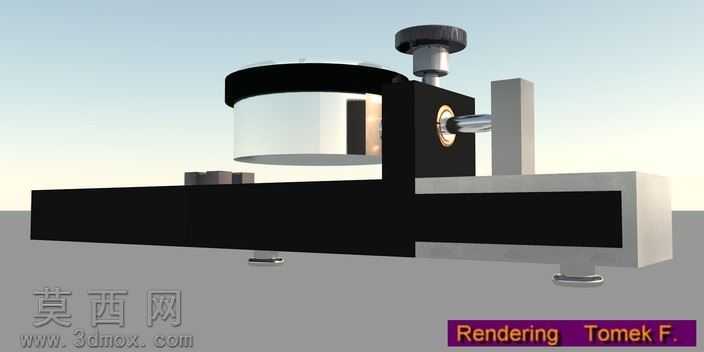

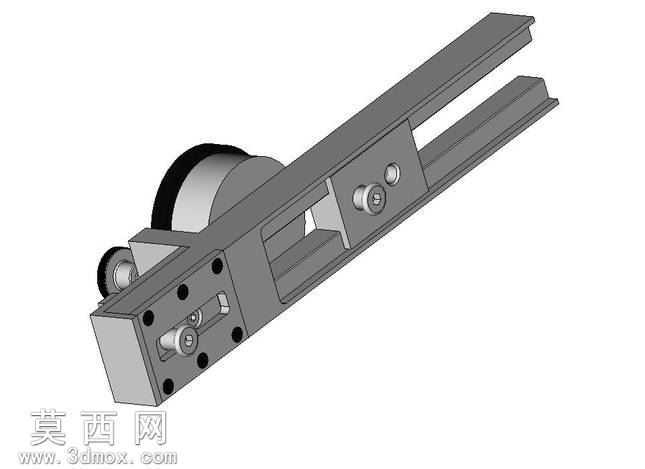

本作品为一款适用于50-150毫米尺寸区间的内外径通用测量仪器三维建模成果，整体建模过程严格遵循机械测量工装的实际功能逻辑展开，从结构布局到零件配合均还原了实用型测量检具的设计思路。建模阶段首先搭建了整体承载基座的结构，采用双平行导轨作为测量行程的导向基础，保证测头移动过程中的直线度与稳定性，避免测量过程中出现偏斜带来的读数误差；基座末端设计了可调节定位挡块，通过螺栓锁紧的方式实现不同测量深度下的定位适配，挡块与导轨的配合面做了贴合限位设计，保证定位基准的一致性。核心读数单元采用百分表作为测量显示部件，建模时还原了百分表的表盘刻度、表圈、测杆连接结构，将百分表通过专用夹持座固定在滑动载台上，夹持座设计了侧向锁紧旋钮，可实现百分表安装高度与角度的微调，适配不同规格被测件的测量需求。滑动载台与导轨之间设计了低摩擦滑动配合结构，载台一侧设置了手动推进旋钮，方便操作人员控制测头的进给量，避免测头与被测件发生刚性碰撞损坏表具。测头部分做了内外径测量的适配设计，可通过更换不同测头实现工件外圆直径、内孔直径的快速测量，测头与百分表测杆采用同轴连接结构，保证测量力的直线传递，确保读数精准。渲染阶段采用工业灰作为基座与金属结构件的基础材质，还原了铸铁、阳极氧化铝型材的真实质感，百分表表盘做了哑光白玻璃材质处理，刻度与指针做了高对比度的黑色金属质感渲染，操作旋钮做了防滑纹理的细节刻画，整体光影采用柔和的工业展示光效，清晰呈现各部件的装配关系与结构细节。设计过程中充分考虑了测量工装的实用性，各运动部件均预留了合理的配合间隙，锁紧结构的位置符合人体工学操作习惯，整体结构紧凑，可直接作为车间现场的工位检具使用，也可作为机械测量工装设计的参考案例，建模过程中对各零件的装配约束做了完整定义，可直接生成工程图用于实际加工生产。
