带自动启闭结构的烤箱门铰链设计

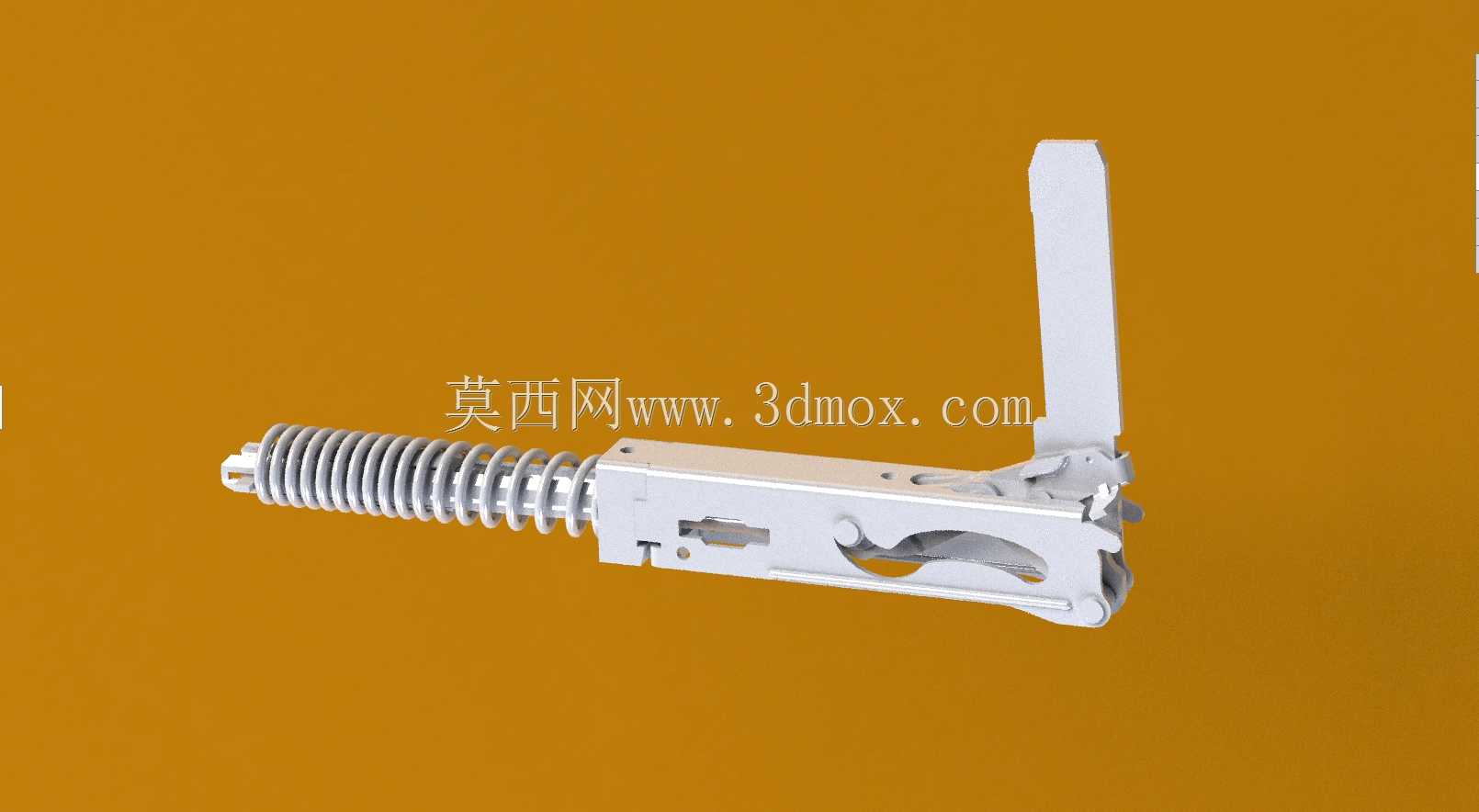

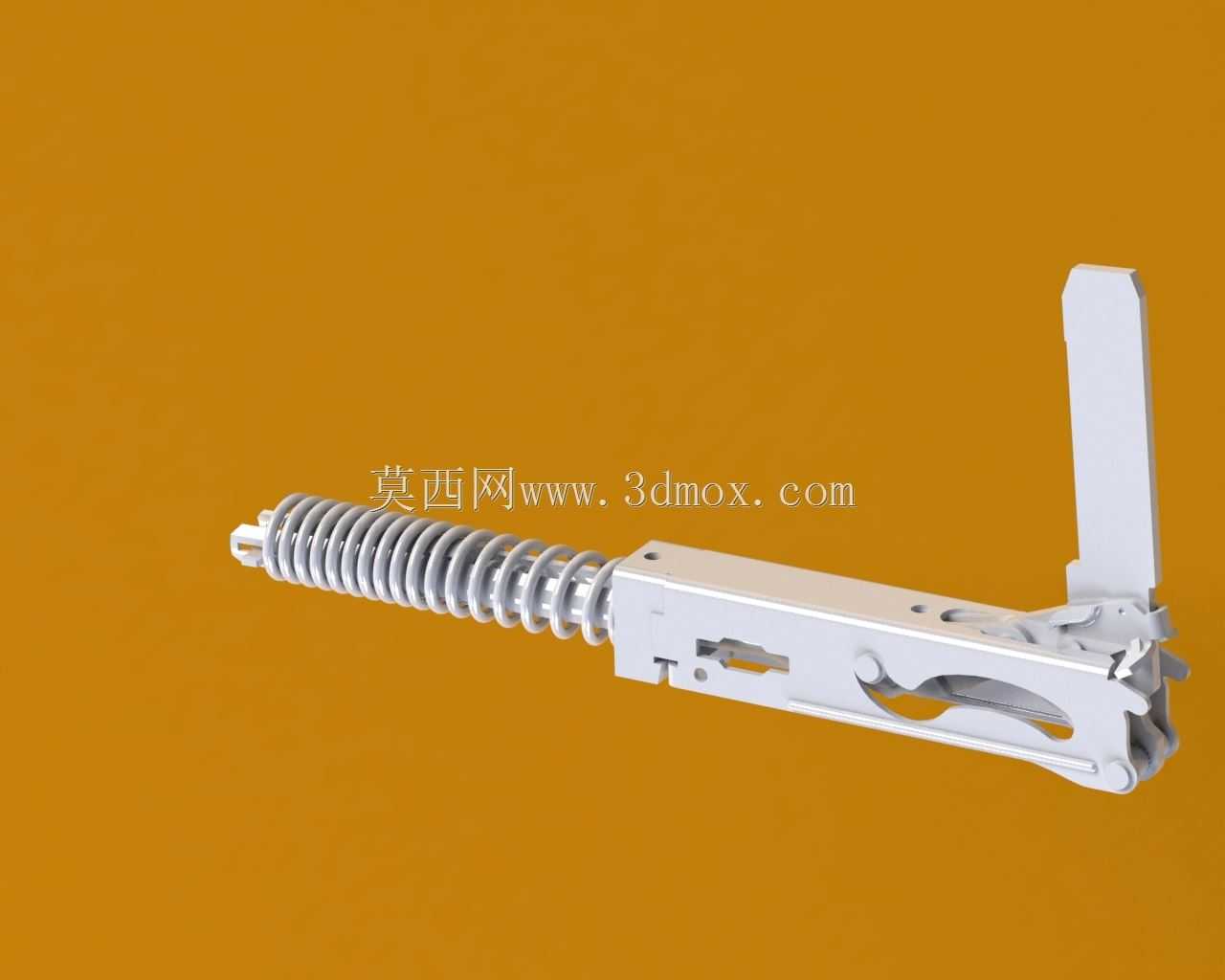

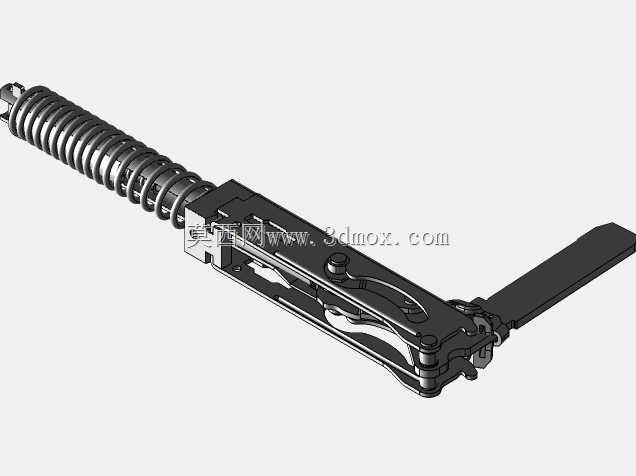

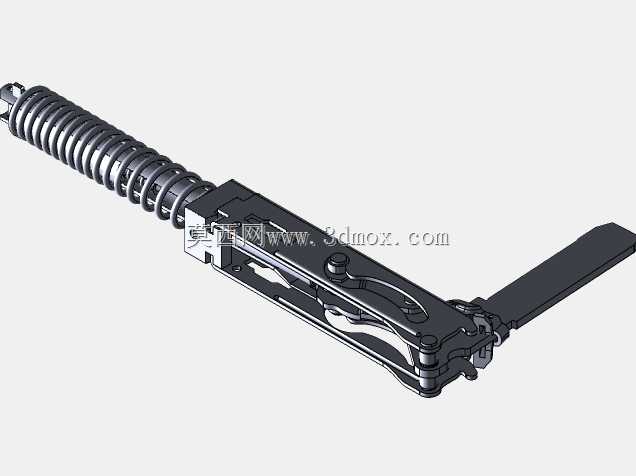

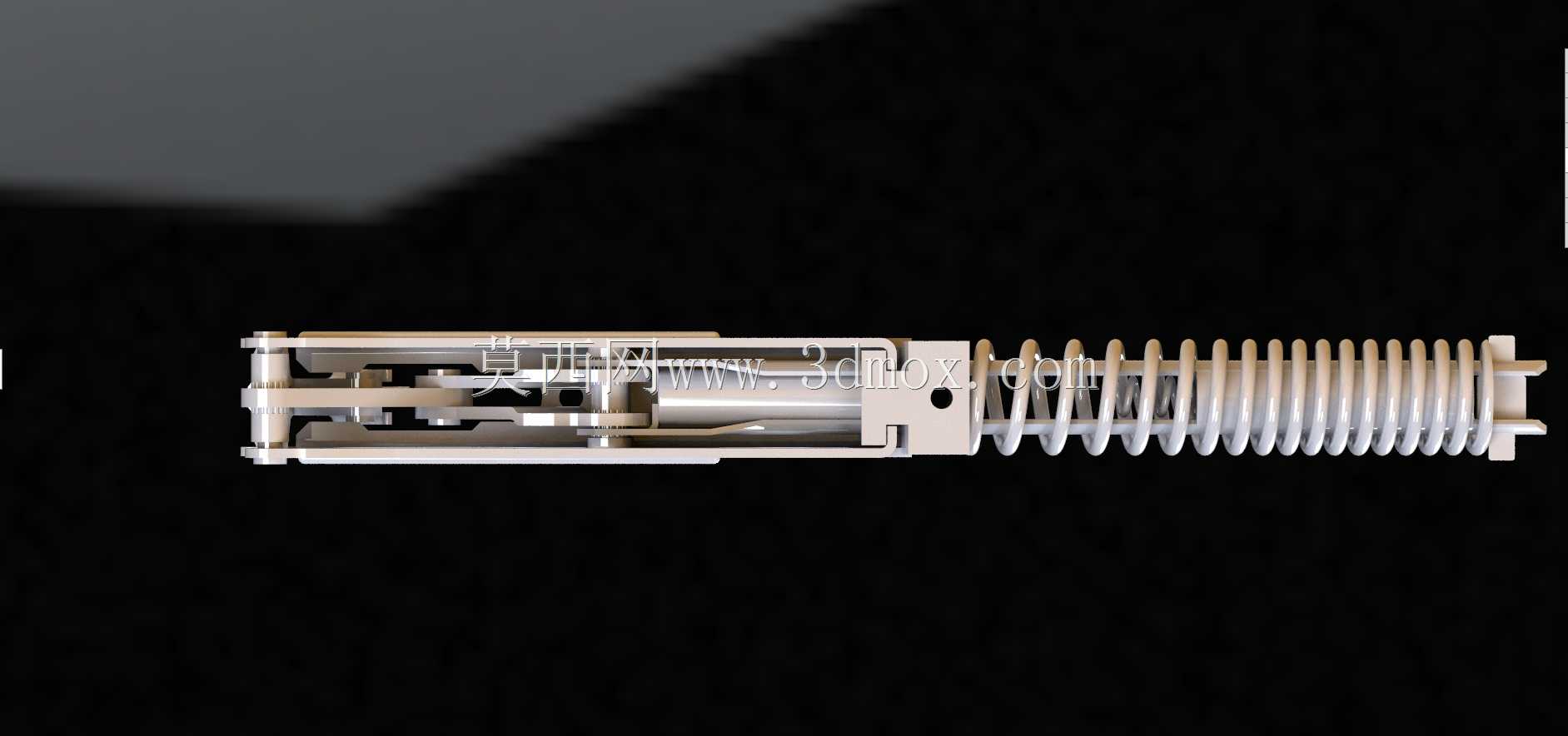

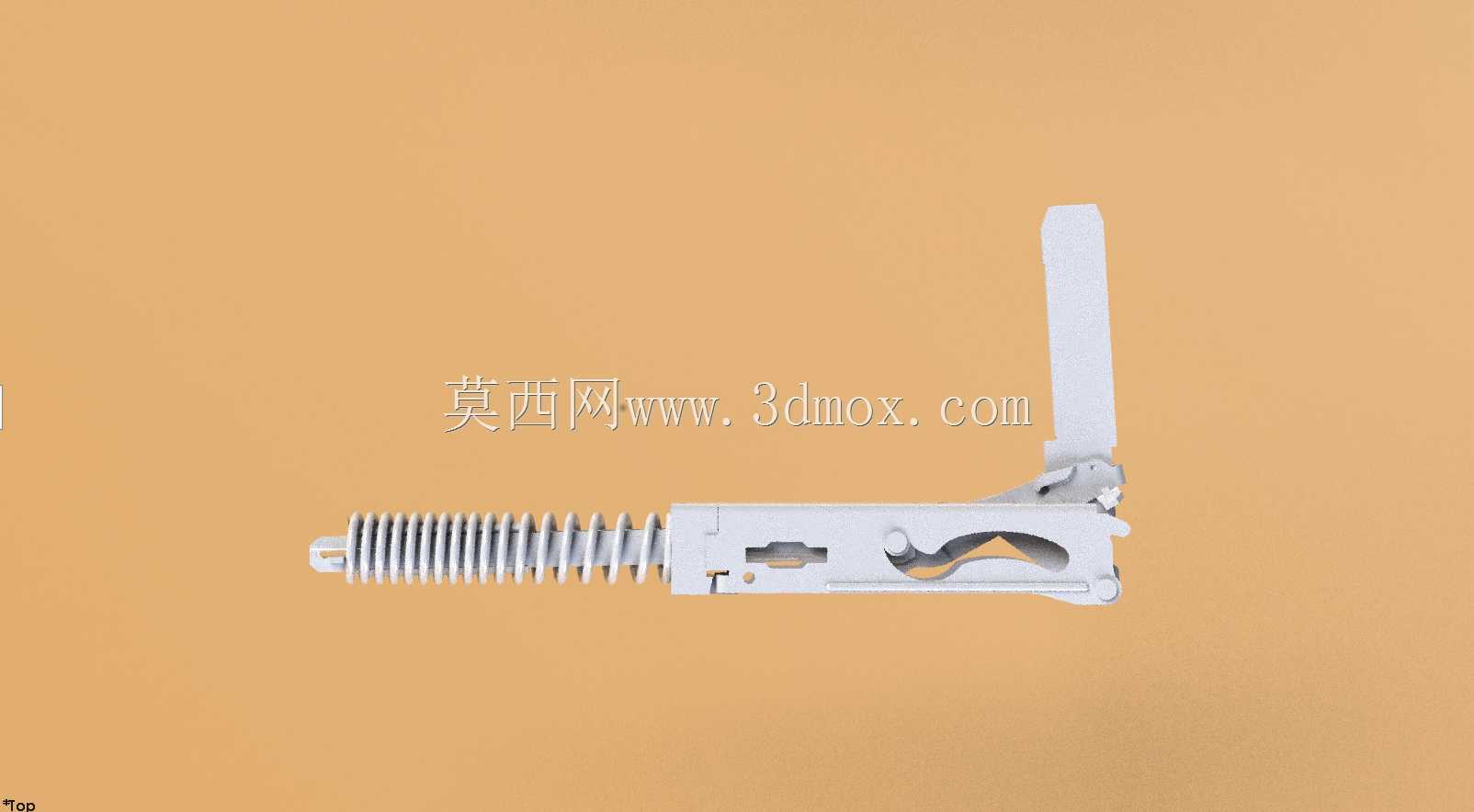

这款铰链是专为嵌入式烤箱门体配套设计的启闭功能部件，核心作用是承载烤箱门的重量，同时实现门体开合过程中的多档位悬停、自动闭合与到位缓冲，适配家用及商用烘焙类烤箱的门体装配需求。在厨电设备的实际使用场景中，烤箱门需要频繁承受高温烘烤、反复开合的载荷，普通合页类结构无法满足高温下的形变控制与操作手感要求，这款铰链通过集成圆柱螺旋压缩弹簧与凸轮锁止结构，抵消门体自重带来的下坠力矩，用户开关门时无需施加额外的扶持力，门体可在0到90度左右的开合区间内任意角度停住，避免开门时门体快速下坠磕碰箱体，也能防止关门时冲击力过大震裂门体玻璃。从结构设计逻辑来看，铰链主体采用冲压折弯成型的金属基座作为承载基体，基座上预留了与烤箱内胆侧支架连接的固定孔位，安装时可通过螺栓直接固定在箱体两侧的预装支架上，活动臂部分与门体内侧的安装槽卡接配合，不需要额外设计复杂的转接件。弹簧组件嵌套在基座的导向槽内，一端抵靠在基座的限位端面，另一端与活动臂上的凸轮曲面接触，随着门体开合角度变化，凸轮曲面的轮廓线改变弹簧的压缩量，动态平衡门体的重力矩，当门体闭合到临近锁止位置时，凸轮曲面的行程拐点会带动弹簧释放预紧力，自动拉动门体贴合箱体密封胶条，保证烤箱内腔的密封性能，减少烘烤过程中的热量散失。在安装边界上，铰链整体的横向安装宽度适配常规烤箱侧壁的预留安装空间，活动臂的转动轨迹经过校核，开合过程中不会与箱体内部的隔热层、照明组件发生干涉，基座上的固定孔采用长圆孔设计，允许装配时进行±2mm的位置微调，抵消箱体焊接与门体组装带来的累计公差，降低生产线上的装配难度。结构上所有活动连接的销轴部位都做了翻边铆接处理，避免长期开合后销轴松脱，金属基材表面经过耐高温防腐处理，能够长期承受烤箱工作时传导到铰链部位的百余摄氏度温度，不会出现涂层脱落、锈蚀卡滞的问题，凸轮曲面的轮廓经过多轮迭代优化，开合操作的力度反馈均匀，不会出现中途卡顿或者力度突变的情况，兼顾了使用耐久性与操作手感。
